Декоративный стеклянный купол представляет собой специальный конструктивный элемент здания, который устанавливается на крыше и выполняет роль дополнительного освещения для внутреннего пространства.
Содержание
Изделие монтируется с учетом формы сооружения. Сам купол чаще всего является сборным и собирается из отдельных стеклянных элементов. Все части монтируются на общий несущий каркас из нержавеющей стали. Форма стекол подбирается индивидуально. Особенность купола в том, что благодаря своей сферической конструкции внутреннее помещение получает максимальное количество естественного света.
Общая конструкция купола
Современный стеклянный купол состоит из множества конструктивных деталей, в частности толстых стеклянных панелей, металлического профильного каркаса, основы и при необходимости автономной системы подогрева. Форма купола определяется конструктивными и эстетическими параметрами здания. Наиболее популярные модели это пирамида и полусфера. Каждая конструкция обладает своими плюсами и минусами, соответственно варьируется и сложность монтажа. В качестве основного несущего каркаса используется алюминиевый или стальной (нержавейка) профиль, который соединяется при помощи сваривания или специальных крепежных болтов. Основа под купол сделана из твердых материалов: кирпич, бетон или жесткие металлические балки. Способ крепления подбирается в зависимости от несущих способностей здания. Чаще всего каркас стеклянного купола закрепляется с помощью анкеров, которые забиваются по всему периметру стыковки. Центральная верхняя часть изделия может иметь искусственный светильник или вентиляционное отверстие для циркуляции воздуха и предотвращения запотевания стекол.
Виды куполов из стекла
Цельный стеклянный купол может иметь разную форму исполнения. Наиболее популярной является полусфера. Благодаря гладким круглым стенкам естественные лучи света проникают внутрь здания и рассеиваются в помещении. Конструкция способна собирать солнечный свет, что благоприятно сказывается на потреблении электроэнергии.
Популярные формы и конструкции куполов из стекла

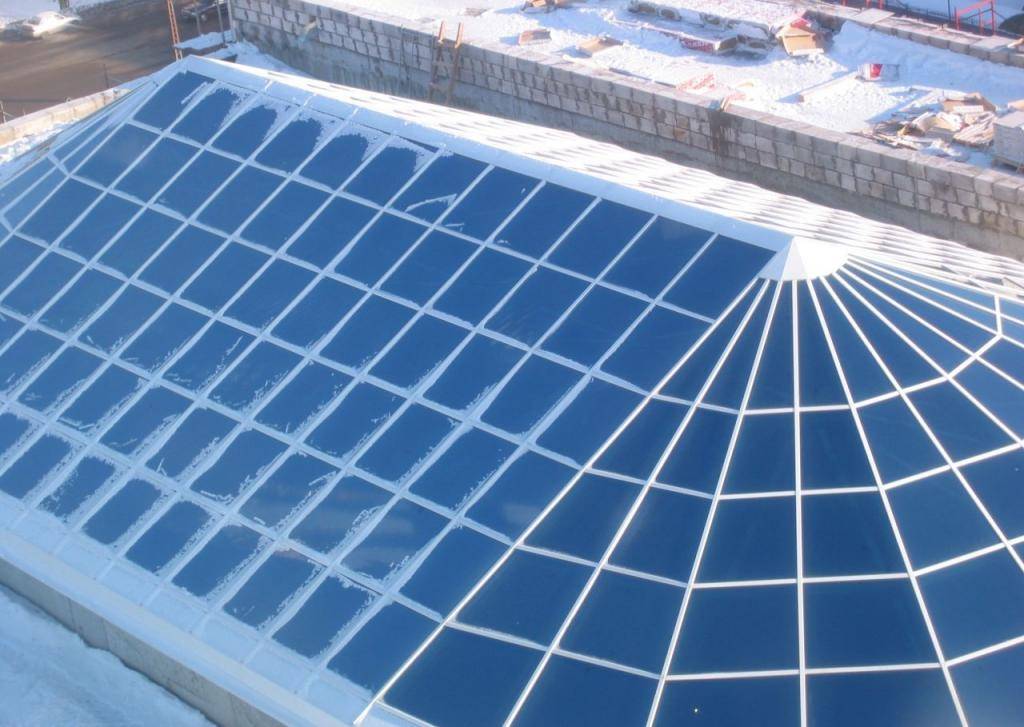

- Многогранная пирамида – имеет несколько ровных пропорциональных сторон соединенных между собой. Основной каркас изготовлен из металла, а крепление стекло осуществляется при помощи профиля или специального клеевого состава;

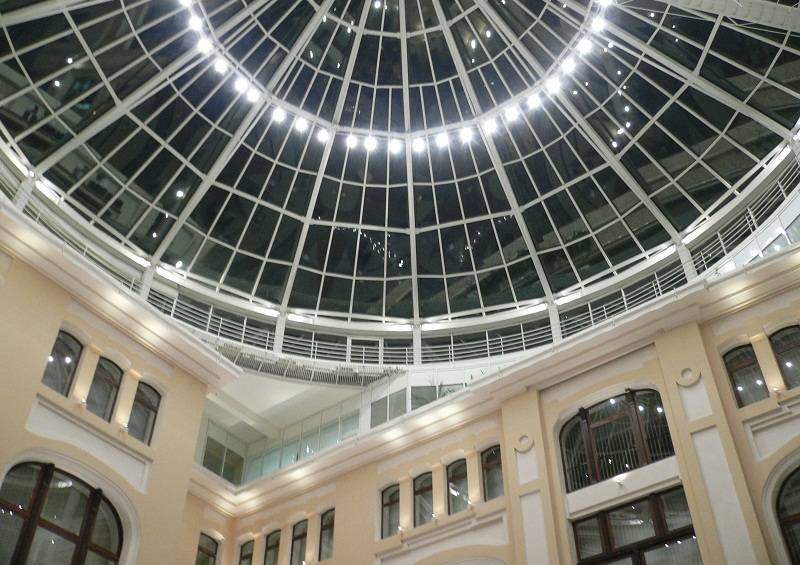

- Полусфера – полукруглая конструкция состоит из стеклянных гнутых или плоских панелей. В качестве материала для каркаса используется профиль из нержавеющей стали, который обеспечивает необходимый уровень прочности и является устойчивым к влаге;
- Арочный тип – по конструкции похож на полусферу, однако имеет более массивные несущие элементы и измененную продольную форму.
Чем больше по размеру стеклянный купол, тем серьезнее нагрузки на главное основание. Поэтому система основы проектируется отдельно от основного изделия с расчетом запаса устойчивости. Саму купольную конструкцию можно использовать не только как элемент освещения, но и в качестве небольшого пространства для размещения кафе или обзорной площадки для посетителей.
Типы стекла для купола
Стекло для установки на купол подбирается по специальным нормам и параметрам. Во-первых, стеклянная панель должна выдерживать определенные механические нагрузки, возникающие вследствие воздействия внешних факторов, а также передающиеся от веса самой конструкции. Во-вторых, стекло для купола должно сочетаться по форме и общему дизайну. Панели могут быть в форме треугольников, овалов, круга, квадрата или многогранника. Также панельные элементы бывают изогнутыми и прямыми. Каждый изготовленный лист соответствует проектным размерам, однако может отличаться в случае сооружения сложных многогранных конструкций.
Применяемые виды стекол
| № | Наименование | Структура | Толщина | Цвет | Количество слоев |
| 1 | Осветленное | Глянец | От 15 до 28 мм | Прозрачное | 1 |
| 2 | Закаленное | Глянец | От 12 до 20 мм | Прозрачное | 1-2 |
| 3 | Крашенное | Глянец | От 15 до 30 мм | Любой цвет | 1 |
| 4 | Триплекс | Глянец | От 10 мм | Любой цвет | 2-6 |
| 5 | Сатинат | Мат | От 15 мм | Трехцветный | 1-2 |
При необходимости стекло может армироваться с использованием современного стекловолокна толщиной порядка 0,3 – 0,9 мм. Изготовленный стеклянный купол изготавливается с использованием одного или двух типов стекол. К примеру, полностью из закаленного или крашенное + закаленное, при этом все стекла устанавливаются в специальный стеклопакет. Благодаря стеклопакету облегчается процесс установки деталей, а также увеличивается скорость монтажа. В дальнейшем стеклопакеты гораздо легче обслужить, чем цельное стекло скрепленное между собой, а при наличии повреждений заменить отдельную часть будет несколько дешевле.
Нержавеющая сталь для каркаса
Современный стеклянный купол изготавливается с использованием металлического несущего каркаса, который является главным скелетом для всей конструкции. Купола в форме полусфер являются наиболее продуманными так, как вся нагрузка плавно распределяется по всем ключевым стойкам, изогнутым под определенным углом. Однако не каждый тип нержавеющей стали подходит для изготовления каркаса. Часто используются марки, которые применяются в области технической промышленности, в частности для производства механического оборудования или сложных силовых узлов. Такая сталь выдерживает большие нагрузки и хорошо сопротивляется окислению.
Популярные марки нержавеющей стали для каркаса купола
| № | Марка по ГОСТу | AISI | Толщина профиля | Содержание Ni, % | Тип соединения |
| 1 | 08Х18Н10 | 304 | От 15 мм | 8-10 | Сваривание/болты |
| 2 | 08-12Х18Н10Т | 321 | От 12 мм | 9-12 | Сваривание/болты |
| 3 | 03Х17Н14М3 | 316L | От 10 мм | 10-14 | Сваривание/болты |
| 4 | 10Х23Н18 | 310S | От 12 мм | 19 | Сваривание/болты |
| 5 | 12Х17 | 430 | От 15 мм | 16-18 | Сваривание/болты |
Практически любой стеклянный купол имеет дополнительные узлы усиления конструкции, которые состоят из тонких металлических профилей. Также каркас может изготавливаться из труб диаметром от 20 до 100 мм, в зависимости от размеров купола. Трубчатые элементы соединяются с помощью сваривания или болтов. Общий каркас приваривается к закладным деталям, а все последующие системы устанавливаются на болты.
Преимущества и польза стеклянного купола
Цельный стеклянный купол является хорошей декоративной деталью, которая подходит для установки в крупных коммерческих, административных и жилых зданиях. В первую очередь купола предназначены для улучшения общего внутреннего освещения помещений или крупных залов, где требуется создание качественного естественного света. Можно выделить некоторые особенности стеклянных куполов:
- Улучшает освещение внутри здания;
- Обеспечивает хорошую обзорность;
- Создает привлекательный вид для здания;
- Украшает общий внутренний интерьер;
- Привлекает внимание посетителей;
За счет стеклянного купола можно улучшить интерьер здания, ведь место его установки может быть практически любым. Чаще всего изделие монтируют над крупными залами или лестничными маршами, где требуется большой процент солнечного освещения. Многие коммерческие организации организовывают платные смотровые площадки или кафе под стеклянной полусферой. Поэтому изготовление и установка данного элемента дизайна может принести достаточно много пользы для одного здания.
