В поселке Туристический, на берегу Клязьминского водохранилища, мы завершили проект, в котором воздух и стекло работают заодно. Пансионат, расположенный в самой зелёной части Московской области, получил не просто остекление, а панорамное решение с возможностью полного раскрытия проёма — формат GLD портал. Без лишнего шума, без демонстративности — но с технической точностью.
Содержание
- Подготовка проёмов и нивелировка основания
- Монтаж направляющих и фурнитурной системы GLD
- Установка стеклопакетов формата 8+8 триплекс
- Монтаж стеклянного ограждения
- Финальная герметизация и настройка створок
- Итог по точке сборки
- Свобода воздуха без утраты тепла и тишины
- Прозрачная герметизация и скрытая динамика
- Где уместны панорамные раздвижные порталы GLD
- Комментарий менеджера проекта
- Что получает заказчик при выборе панорамного GLD-портала

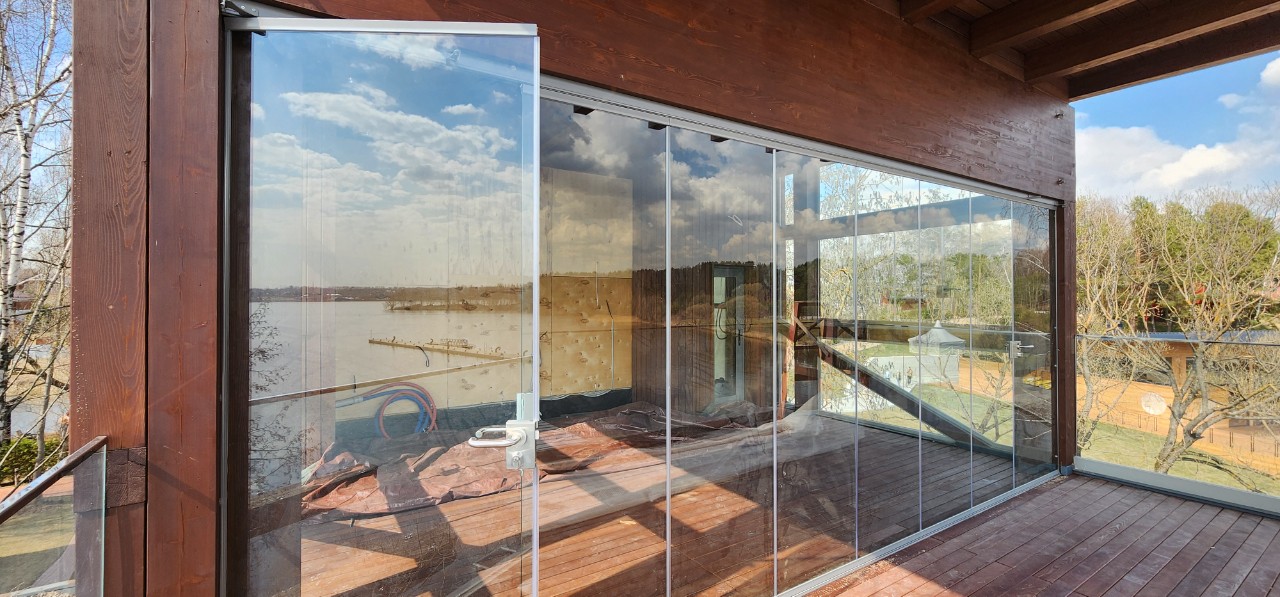

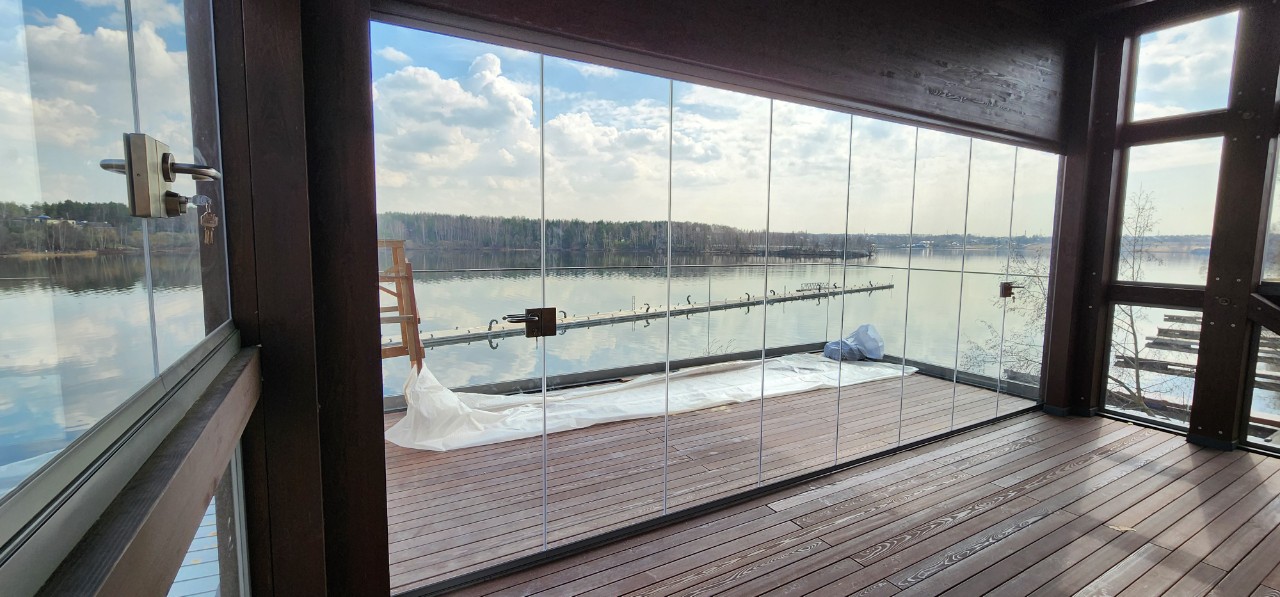

Мы реализовали конструкцию, способную исчезать. При необходимости створки складываются, открывая помещение навстречу воздуху, птичьим голосам, прохладе. А в остальное время — плотно герметизируются прозрачными уплотнителями, которые почти не видны, но отлично работают.
Почему именно GLD-портал? Всё просто: заказчику был важен беспрепятственный визуальный контакт с природой. Без вертикальных рам, без визуального «шума». Обычное панорамное окно здесь было бы компромиссом. Раздвижной портал стал решением. Мы предложили формат, который оставляет за кадром конструктив.
Монтаж — быстрый, но не спешный. Габариты стеклопакетов — 3200 на 2250, стекло — триплекс 8×8, закалённое. Плюс ограждение: стекло 10 мм, зажимной профиль. Всё это требовало не просто точной геометрии, но и выверенной логистики. Работы завершены в срок, как и планировалось. Ответственным за проект был наш менеджер — Купцов Артём.
Подготовка проёмов и нивелировка основания
Прежде чем говорить о стекле, мы заговорили о бетоне. Первым этапом стала тщательная подготовка проёмов — с проверкой отклонений по вертикали и горизонтали. Максимально допустимое отклонение по вертикали на ширину 3200 мм составило не более ±3 мм. Основание под направляющие профили раздвижной системы было выровнено по уровню с допуском ±1 мм на всю длину. Это позволило избежать напряжений в створках при движении и обеспечить лёгкое скольжение.
Монтаж направляющих и фурнитурной системы GLD

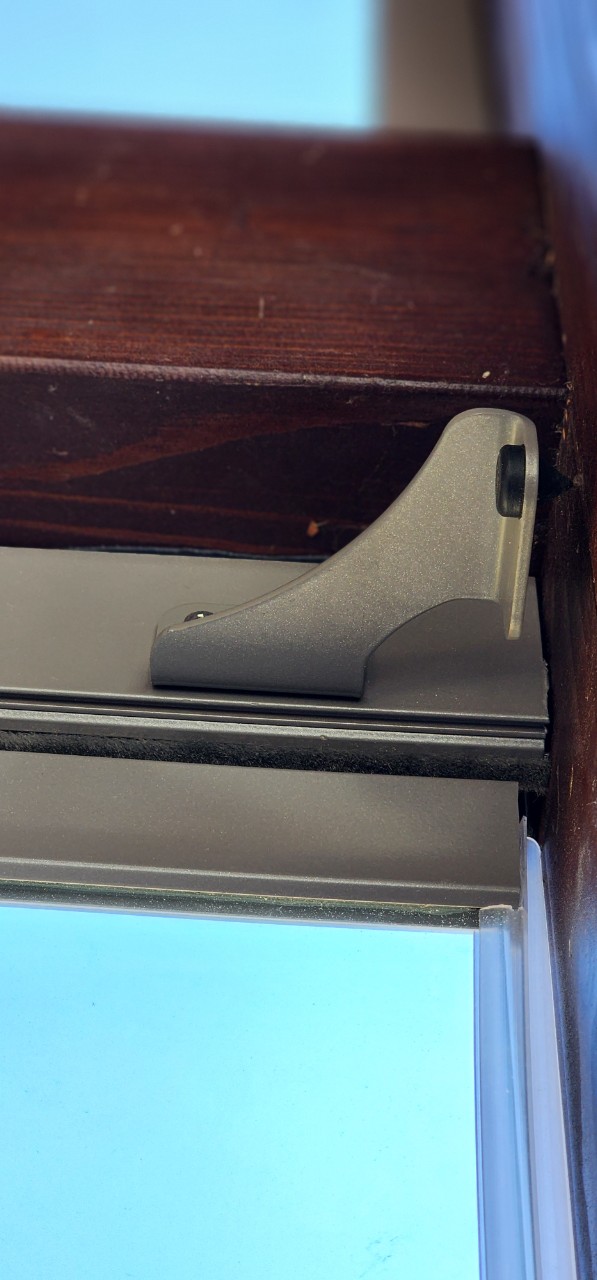

Затем мы перешли к установке направляющих профилей GLD-системы — нижний и верхний рельсы из анодированного алюминия были закреплены на анкерные дюбели Ø8 мм с шагом 400 мм. Особенность системы — отсутствие видимых вертикальных стоек в собранном состоянии. С каждой стороны портала использовалась независимая створка, которая передвигается по трёхрядной направляющей. Фурнитура — раздвижной комплект с роликовыми тележками на подшипниках, каждая тележка — с грузоподъёмностью до 150 кг, для стекла толщиной 16 мм и более.
Установка стеклопакетов формата 8+8 триплекс
Для порталов использовались стеклопакеты из закалённого триплекса 8+8 мм (с пленкой EVA толщиной 0,76 мм между слоями). Общий вес одного полотна — около 130–135 кг при размере 3200×2250 мм. Монтаж выполнялся с использованием вакуумных присосок и кареточного подъёмного механизма с радиоуправлением.
| Параметр | Значение |
|---|---|
| Размер стеклопакета | 3200 × 2250 мм |
| Толщина стекла (триплекс) | 16 мм (8+8 мм) |
| Вес одного полотна | ≈ 135 кг |
| Количество створок | 3 |
| Уплотнение | Прозрачный силиконовый профиль, вставной |
Монтаж стеклянного ограждения

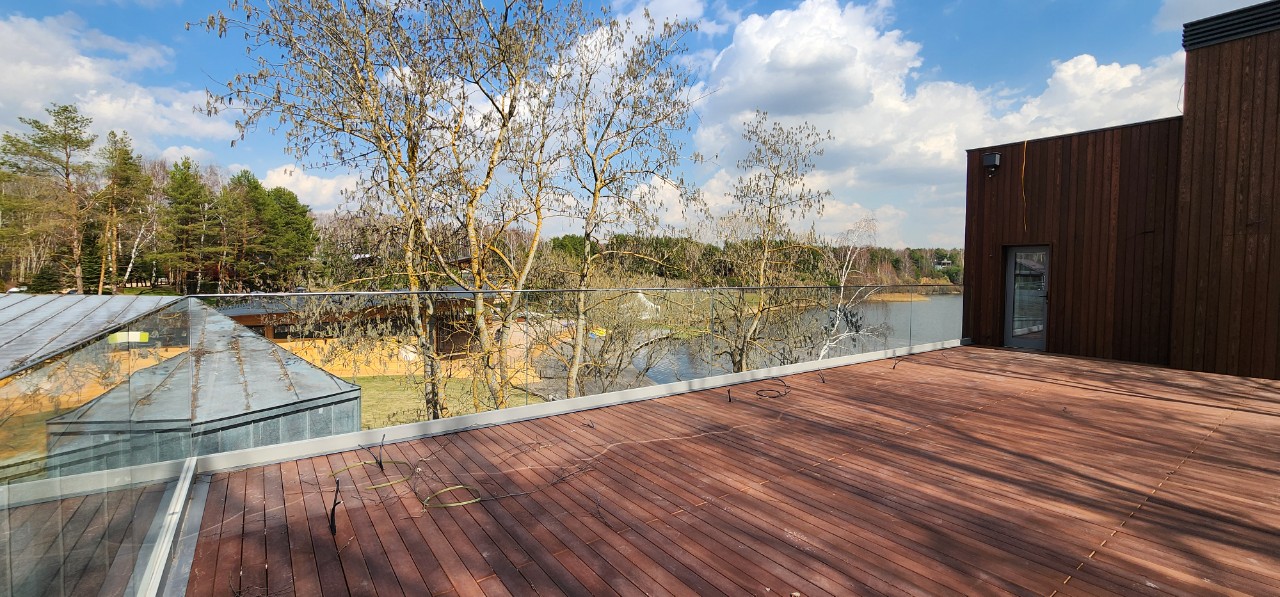

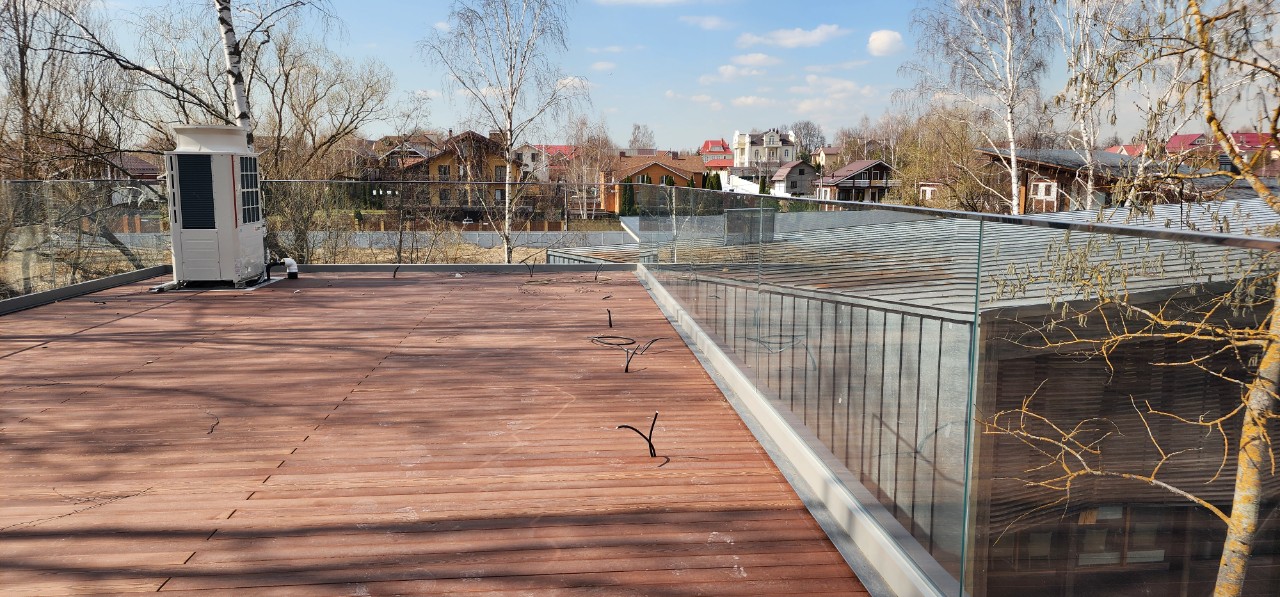

Параллельно с работой по панорамным порталам монтировалось ограждение. Использовалось каленое стекло толщиной 10 мм, прозрачное, без тонировки. Профиль — зажимной, алюминиевый, для стекла толщиной 10–12 мм. Протяжённость ограждения — 7,2 м. В профиль предварительно были установлены прокладки из EPDM-резины и клинья, обеспечивающие равномерную нагрузку на кромки стекла.
Финальная герметизация и настройка створок
После того как стекло заняло своё место, началась герметизация. Уплотнительные элементы — вставные, прозрачные, выполнены из силиконового сополимера, устойчивого к УФ и температурным колебаниям. Ширина зазора между створками — 6 мм, что позволило обеспечить свободное движение при температурных расширениях и в то же время надёжную защиту от влаги.
Итог по точке сборки

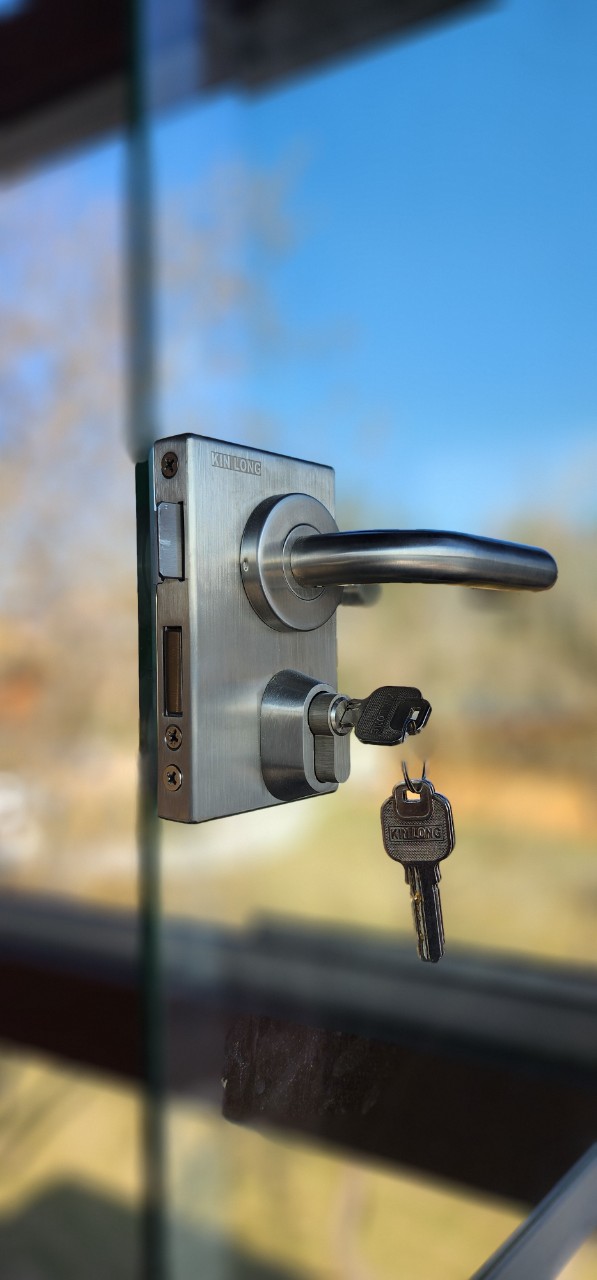

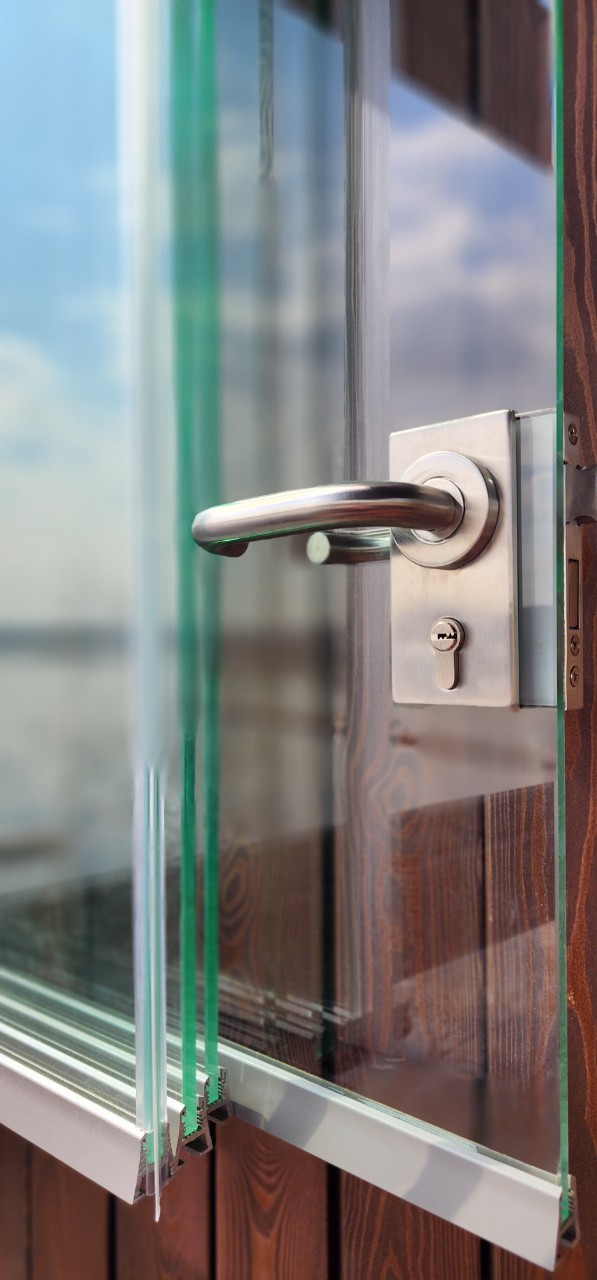

На заключительном этапе мы отрегулировали ход створок, проверили работу замков и фурнитуры. Максимальное усилие на открывание створки не превышает 10 Н — это меньше, чем требуется для открывания обычной балконной двери. Работа принята заказчиком без замечаний. Объект сдан точно в срок.
Свобода воздуха без утраты тепла и тишины
Конструкции типа раздвижного портала GLD решают сразу несколько задач на пересечении архитектуры и климата: они позволяют создать эффект полного открытия помещения — визуального и физического — без капитального вмешательства в стены, сохраняя при этом защиту от ветра, дождя и уличного шума. Это особенно важно в загородных комплексах с панорамными видами: создаётся ощущение беспрепятственного контакта с природой, при котором не нужно жертвовать теплом, тишиной или безопасностью. Заказчик получает не просто остекление, а инструмент сезонной трансформации пространства — по нажатию одной ладони.
Прозрачная герметизация и скрытая динамика
Одним из ключевых инженерных решений стало применение прозрачных вставных уплотнителей, которые не искажают восприятие панорамы и при этом выполняют сразу три функции: гидроизоляцию, ветрозащиту и шумопоглощение. Они были точно подобраны под зазор 6 мм между створками, с учётом температурного расширения стекла и алюминия.

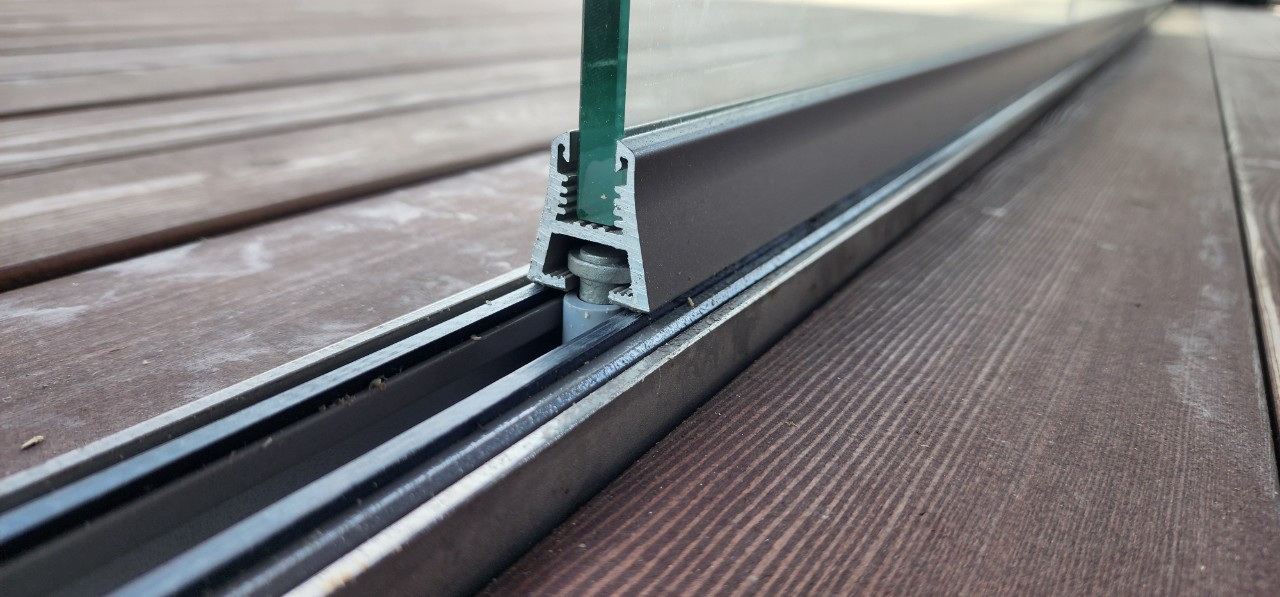

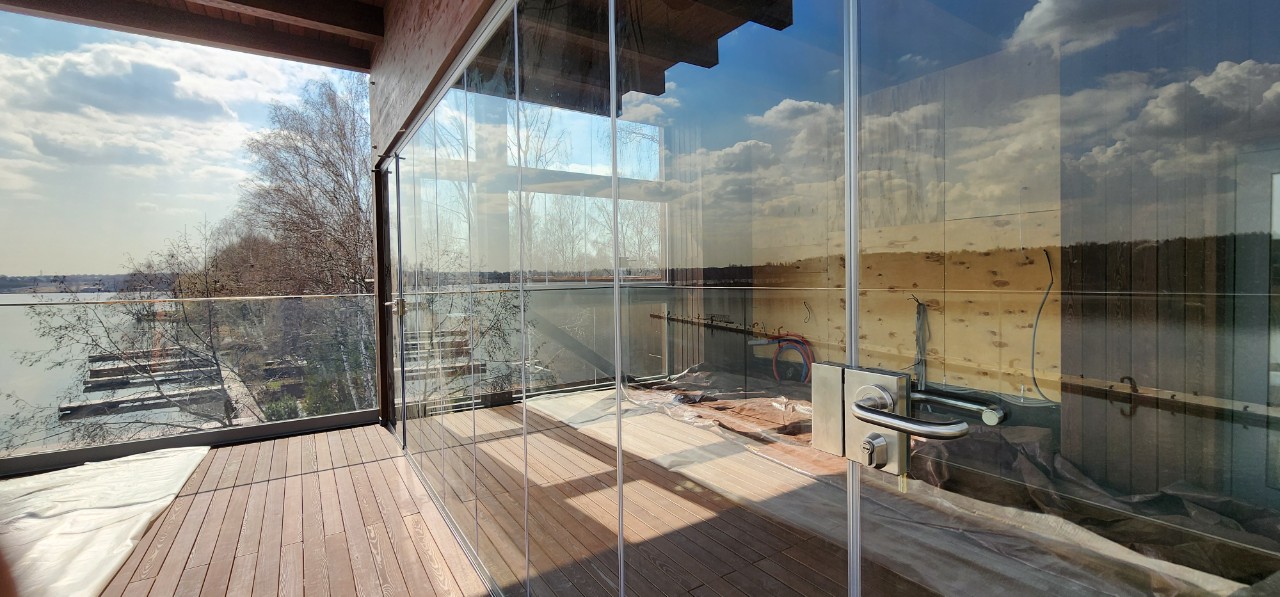

Дополнительно нами была реализована система нижнего рельса с антивибрационной прокладкой — благодаря ей при перемещении створок отсутствует паразитный шум и люфт, характерный для массивных конструкций. Всё подвижное оборудование смонтировано с компенсацией несущих нагрузок: на роликах с распределением веса до 150 кг на точку. Визуальный результат — полное отсутствие вертикальных стоек в проёме и эффект непрерывного стеклянного полотна.
Где уместны панорамные раздвижные порталы GLD
Такие конструкции находят применение там, где важны открытые виды, изменяемая геометрия пространства и лёгкость доступа к внешней среде. Вот несколько характерных примеров:
- Частные загородные дома с выходом на террасу или участок
- Рестораны и кафе с панорамными верандами и летними площадками
- Бутик-отели и СПА-комплексы, ориентированные на природные ландшафты
- Конференц-залы и коворкинги с выходом на балконы или эксплуатируемую кровлю
- Зимние сады и оранжереи, где требуется интеграция с климатом
- Пляжные и прибрежные павильоны в зонах отдыха
- Витринное остекление для объектов премиальной торговли
Во всех случаях такие системы позволяют объединять интерьер с внешней средой — не временно, а по необходимости.
Комментарий менеджера проекта
«Одной из задач было организовать монтаж крупноформатных стеклопакетов (размером 3200×2250 мм и весом более 130 кг каждый) на удалённом объекте без стационарной подъёмной техники, — рассказывает менеджер проекта Купцов Артём. — Мы заранее подготовили логистику и использовали мобильное подъёмное оборудование с вакуумными захватами, чтобы исключить риски повреждения стекла. Кроме того, на месте пришлось нивелировать перепад пола в проёме более чем на 5 мм, что потребовало корректировки монтажной подушки под направляющие. Несмотря на это, монтаж и пусконаладка были завершены в срок, без сдвигов по графику — благодаря точной подготовке и слаженной работе команды».
Что получает заказчик при выборе панорамного GLD-портала
- Полное открытие проёма — створки сдвигаются в одну линию, освобождая до 100% ширины остекления
- Отсутствие вертикальных стоек — ничто не мешает обзору, только чистый панорамный вид
- Эстетика без компромиссов — все элементы уплотнения и фурнитуры малозаметны или полностью скрыты
- Надёжная защита от ветра и дождя — несмотря на подвижность, система герметична
- Улучшенная звукоизоляция — триплекс 8+8 мм снижает уровень уличного шума
- Теплосбережение — стекло сохраняет микроклимат, особенно в межсезонье
- Безопасность — каленое стекло и ламинирование предотвращают травмоопасность
- Гибкость планировки — возможность трансформации помещения в зависимости от сезона или события
- Добавленная ценность недвижимости — современное остекление повышает рыночную стоимость объекта
- Эксплуатационная надёжность — роликовая система рассчитана на десятки тысяч циклов открывания
