Москва, Троицкая улица, дом 5. Частный заказчик обратился с задачей организовать систему зонирования, которая не нарушит общее восприятие пространства, но при этом позволит создать локальные функциональные зоны. Решение — каркасные перегородки в цвете черный муар (RAL 7021) с двойным остеклением: закалённое стекло 8 мм и 6 мм. На каждый проём — по комплекту: шесть полотен Double Vitrag 900*2800, шесть рам 40 М2.
Выбор не случаен. Такая конструкция даёт эффект визуальной лёгкости при фактической звукоизоляции и структурной прочности. В этом проекте перегородки не должны были перетягивать на себя внимание — но обязаны были работать. Архитектура помещения диктовала вертикальные акценты и минимальную насыщенность цвета. Черный муар оказался единственным уместным решением.
Работы велись в плотном графике — не столько по времени, сколько по плотности технологических операций. Отработка точек крепления, резка и закалка стекла, окраска, выверка — всё в пределах недели. Но мы не гнались за скоростью. И это позволило избежать ошибок на месте.
Кроме основной системы были смонтированы декоративные панели из крашеного стекла Стемалит 6 мм. На точечных креплениях GM Pico они держатся буквально на грани. Но прочность — выше всяких сомнений. Поверхность оклеена тонирующей плёнкой — для защиты и придания глубины цвету. Решение промежуточное между декоративным и техническим, и именно в этом его сила.
Что дают такие перегородки
Каркасные перегородки с двойным остеклением решают сразу несколько задач: обеспечивают звукоизоляцию, при этом визуально оставляя пространство целостным; разделяют помещение на зоны, но не дробят его; формируют аккуратные проёмы под высокие полотна — здесь это Double Vitrag 900*2800, — что особенно актуально для интерьеров с высоким потолком. Заказчик получает конструкцию, которая не требует массивных опор, легко демонтируется при необходимости, и при этом обладает жёсткостью, сравнимой с капитальными стенами. Это архитектурное решение, которое позволяет сохранить гибкость в планировке, но не жертвовать стабильностью и долговечностью.
Подготовка и замер
Перед началом монтажа мы выполнили полный цикл обмерных работ на объекте по адресу: Москва, Троицкая 5. Перепад пола и потолка составил до 14 мм по диагонали помещения, что требовало индивидуальной подрезки стоек и корректировки высоты каждой рамы. Все проёмы под перегородки были выверены с точностью до ±1 мм, что критично при использовании двойного остекления. Каждый комплект (рама + полотно) рассчитывался отдельно — как по высоте, так и по направлению открывания.
Изготовление и комплектовка
Для каркасной системы мы использовали профильную систему М2 цвета RAL 7021 (черный муар) — анодированный алюминий с порошковым покрытием. Рамы: 40 мм толщина, высота 2800 мм, ширина полотна 900 мм. Количество комплектов — 6. Остекление двойное: внутреннее стекло — закаленное 6 мм, внешнее — 8 мм, обе панели с полированной кромкой. Пространство между стёклами — 18 мм, собранное через дистанционные рамки и герметик с влагопоглотителем.
Таблица параметров комплектов
| Элемент | Кол-во | Размеры (мм) | Особенности |
|---|---|---|---|
| Полотно Double Vitrag | 6 | 900 × 2800 | Закаленное стекло, 2 камеры |
| Рама каркасная М2 | 6 | профиль 40 мм, h 2800 | RAL 7021, алюминий, черный муар |
| Стекло внешнее | 6 | 8 мм | Каленое, полировка |
| Стекло внутреннее | 6 | 6 мм | Каленое, полировка |
| Дистанционная рамка | 6 | 18 мм | Сухой воздух внутри, герметизация |
| Фурнитура Puetro FS FST-04 | 6 | – | Цвет черный, под евроцилиндр |
Монтаж перегородок
Монтаж начался с установки направляющих на полу и потолке. Использовались виброразвязки под нижнюю направляющую для снижения ударной передачи звука. Уровень выдерживался при помощи лазерной разметки с отклонением не более 1 мм по всей длине. После установки вертикальных стоек производилась вставка стеклопакетов — в строгой последовательности: сначала внутренняя панель (6 мм), затем дистанционная рамка, далее внешнее стекло (8 мм). Каждое стекло фиксировалось силиконовыми прокладками и прижимными планками.
Дополнительные элементы

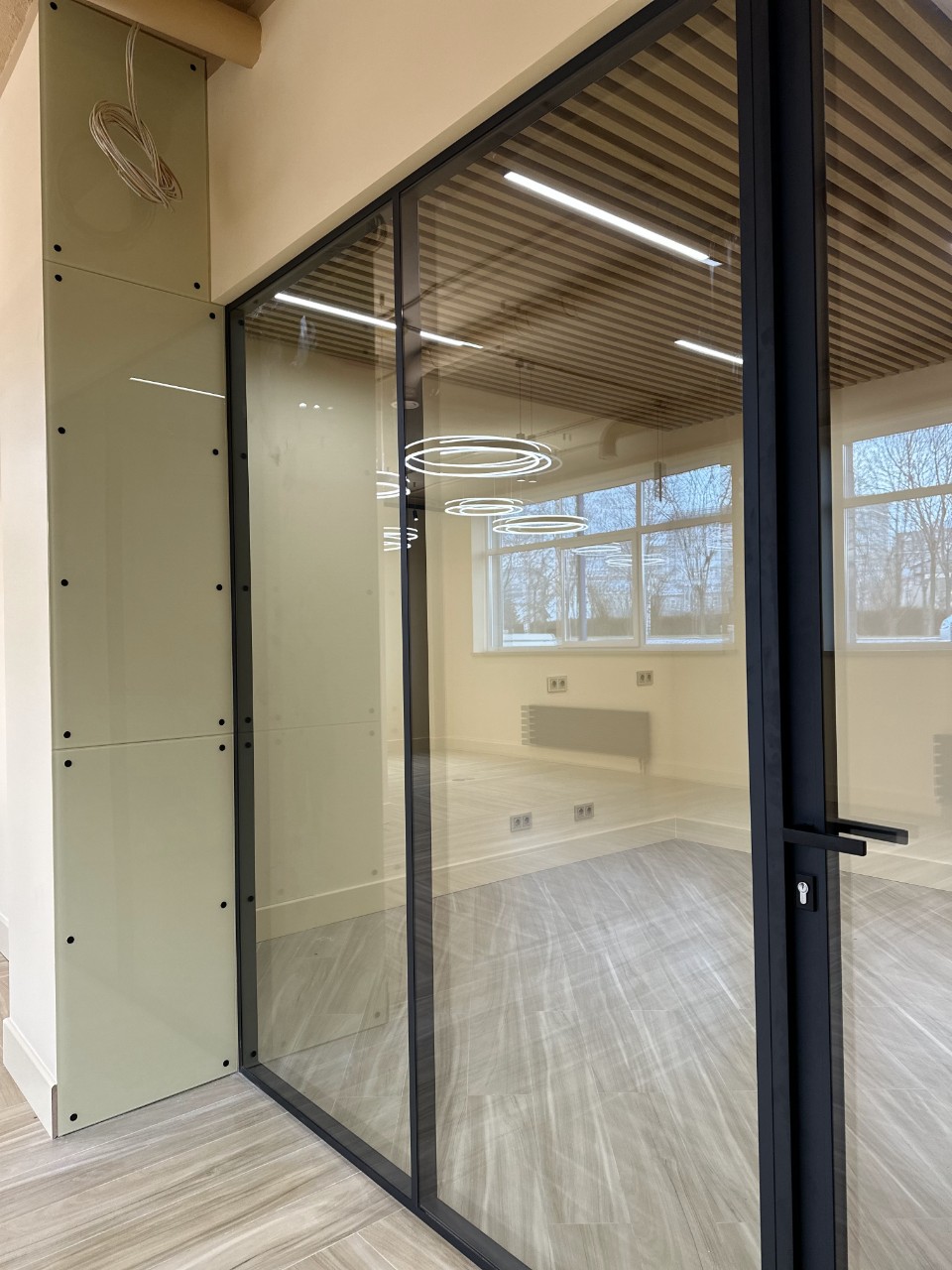

Стена за перегородками была дополнительно оформлена стеклянными панелями из крашеного стекла Стемалит толщиной 6 мм. Монтаж на точечные крепления GM Pico производился через резиновые втулки для исключения трещин и термонапряжений. Панели окрашивались в корпоративный оттенок и оклеивались тонирующей пленкой по всей площади. Каждый крепёж выдерживает нагрузку до 24 кг на точку при толщине стекла 6 мм, что достаточно с трёхкратным запасом.
Финишная регулировка и приёмка

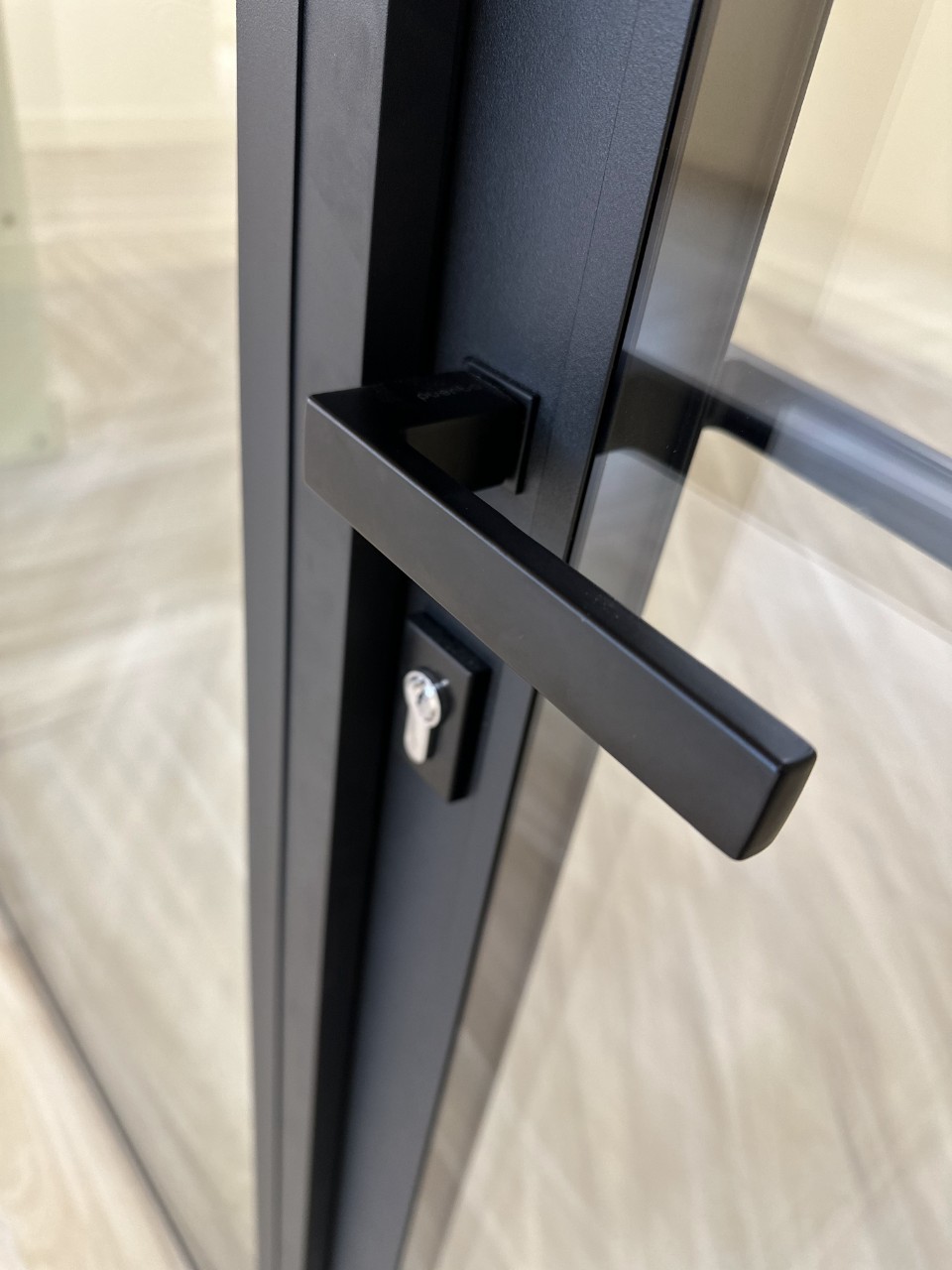

На заключительном этапе была установлена фурнитура Puetro FS FST-04 PZ — черного цвета, с возможностью последующей замены личинки замка без демонтажа конструкции. Все полотна прошли проверку на усилие открывания (≤ 30 Н) и плотность примыкания. Финальная регулировка производилась в присутствии заказчика. Работы были завершены в срок — с полной фотофиксацией и подписанием акта приёмки.
Инженерные акценты проекта
В проекте по адресу Москва, Троицкая 5 нами было реализовано сразу несколько нестандартных технических решений. Первое — это использование двойного остекления с разной толщиной стекла (6 мм внутри и 8 мм снаружи), что обеспечило не только повышенную шумоизоляцию, но и повысило устойчивость конструкций к динамическим нагрузкам. Такое сочетание редко применяется в частных интерьерах из-за высокой точности исполнения, но в данном случае позволило добиться эффекта "глухой перегородки" без визуального утяжеления.
Также мы применили точечные крепления GM Pico для установки листов крашеного стекла Стемалит. Стекло не просто окрашено, а дополнительно оклеено тонирующей пленкой, что позволило получить сложный глубокий оттенок при минимальной толщине 6 мм. На этом этапе особое внимание уделялось компенсации возможных температурных деформаций — для чего под каждую точку крепления устанавливались резиновые термоуплотнители, рассчитанные под вес панели с коэффициентом запаса 3.
Отдельного внимания требует система монтажа перегородок на виброразвязках, минимизирующих передачу ударных шумов между помещениями. Это редкое решение в жилых или полуофисных проектах, но именно оно стало критичным в условиях высокого акустического запроса со стороны заказчика.
Где уместны такие перегородки
Каркасные перегородки с двойным остеклением, аналогичные установленным по адресу Троицкая 5, могут быть эффективным решением в следующих пространствах:
- Домашние кабинеты и библиотеки — где требуется изолировать звук, но сохранить визуальный контакт с остальным интерьером;
- Бутики и шоурумы — особенно премиум-сегмента, где важна эстетика и «чистота» линий при высокой функциональности конструкций;
- Офисы открытой планировки — для создания переговорных, рабочих зон или отдельных кабинетов с акустическим комфортом;
- Медицинские центры и клиники — там, где необходимо деликатно зонировать пространство, сохранив свет и не создавая ощущения «изолированности»;
- Коворкинги и образовательные пространства — перегородки позволяют быстро трансформировать зону без капитального ремонта;
- Музеи, галереи, выставочные павильоны — где важно формировать временные архитектурные модули с высокой степенью эстетики и прочности.
Такие системы легко адаптируются под нестандартные высоты, допускают монтаж инженерных вставок (жалюзи, датчики, провода) и сочетаются с декоративными материалами — от дерева до стекла с фотопечатью.
Комментарий от менеджера проекта
«Главная сложность заключалась в точной подгонке каркасной системы под нестабильную геометрию потолка — перепад был более сантиметра, — рассказывает менеджер проекта Сергей Бородин. — Пришлось корректировать каждый вертикальный элемент на месте, с учётом специфики креплений и двойного остекления. Работали с лазерной разметкой и индивидуальной разметкой по проёмам. Отдельная задача была со Стемалитом — попасть одновременно в нужный оттенок и сохранить равномерность плёнки на просвет. Времени на всё было немного — чуть больше недели от замеров до финальной регулировки, но уложились точно по графику, без форс-мажоров».
Что получает заказчик
Заказывая перегородки подобного типа, заказчик получает ряд ощутимых технических и эстетических преимуществ:
- Повышенную звукоизоляцию — благодаря двойному остеклению с разной толщиной стекла (6 и 8 мм);
- Прочное и безопасное остекление — использование закалённого стекла обеспечивает устойчивость к механическим и температурным нагрузкам;
- Минимальное вмешательство в архитектуру помещения — система каркасных перегородок легко вписывается в существующий интерьер;
- Визуальную лёгкость при высокой конструктивной надёжности — за счёт прозрачности стекла и тонкой линии профиля;
- Гибкость конфигурации — возможность выбора высоты, ширины, цвета профиля, фурнитуры и способа остекления под конкретные задачи;
- Эстетическое оформление — в проекте использовано крашеное стекло Стемалит и декоративная плёнка, что добавляет глубины и индивидуальности интерьеру;
- Скорость реализации — все этапы (замер, изготовление, монтаж) занимают минимальное время без потери качества;
- Возможность демонтажа и повторного использования — конструкции легко разбираются и адаптируются под новое помещение при необходимости.
