Изящное решение для организации Вашего пространства

Представляем вашему вниманию новую и эксклюзивную систему безрамного остекления GLD PORTAL PIVOT.

Это оптимальное решение для вашего дома и бизнеса.

С помощью системы вы с легкостью увеличите полезную площадь на вашем балконе, лоджии и сделаете из вашей террасы и веранды комфортабельное помещение на протяжении всего года.

Содержание

Преимущества системы GLD PORTAL PIVOT
Описание системы GLD PORTAL PIVOT
Внешний вид системы GLD PORTAL PIVOT
Профили GLD PORTAL PIVOT
Стекло GLD PORTAL PIVOT
Конфигурация системы GLD PORTAL PIVOTOT
Дополнительные элементы системы GLD PORTAL PIVOT
1. Стандартный замок
Дополнительные виды замков
Дополнительные элементы системы
Для террас
Для летних кухонь и барбекю
1. Конфигурация с прохождением различных по величине углов
Для веранд и беседок
Для балконов и лоджий
Для крыльца и входной группы
Для кафе и ресторанов
Для внутренних перегородок

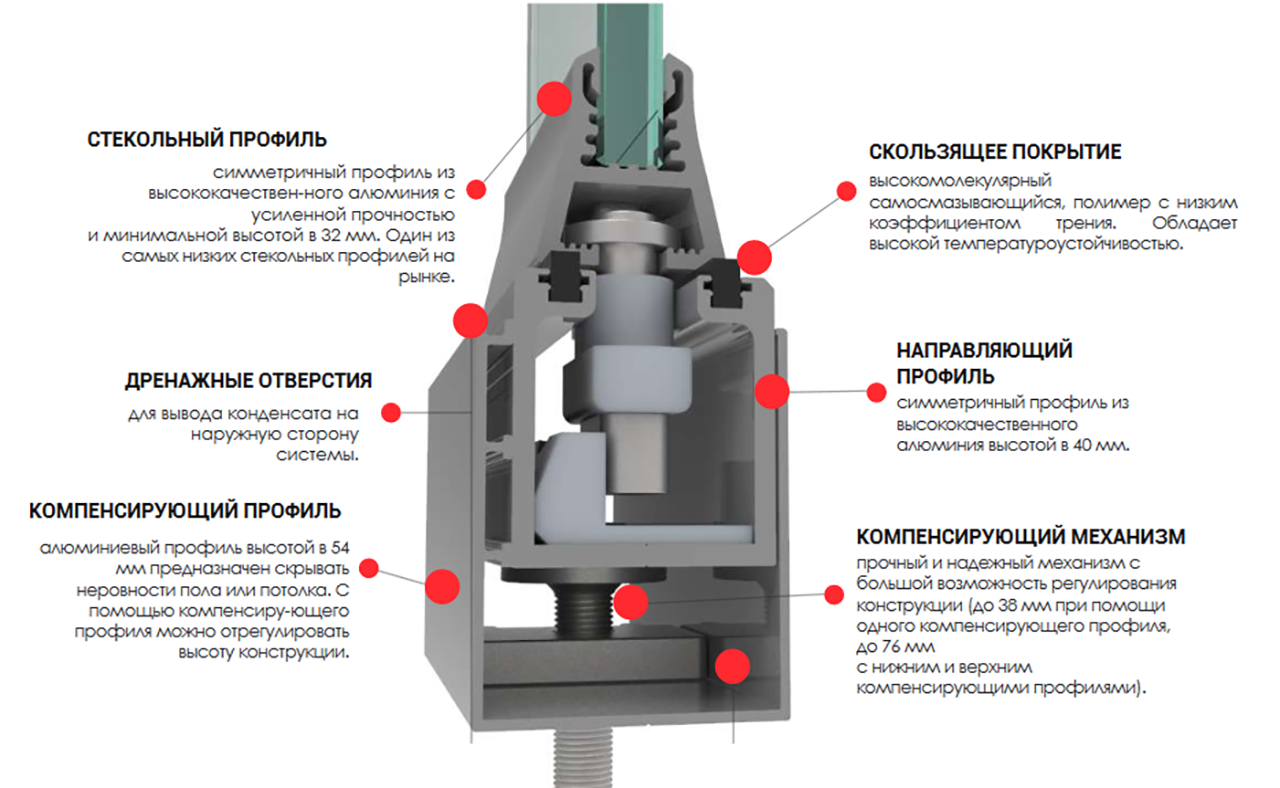

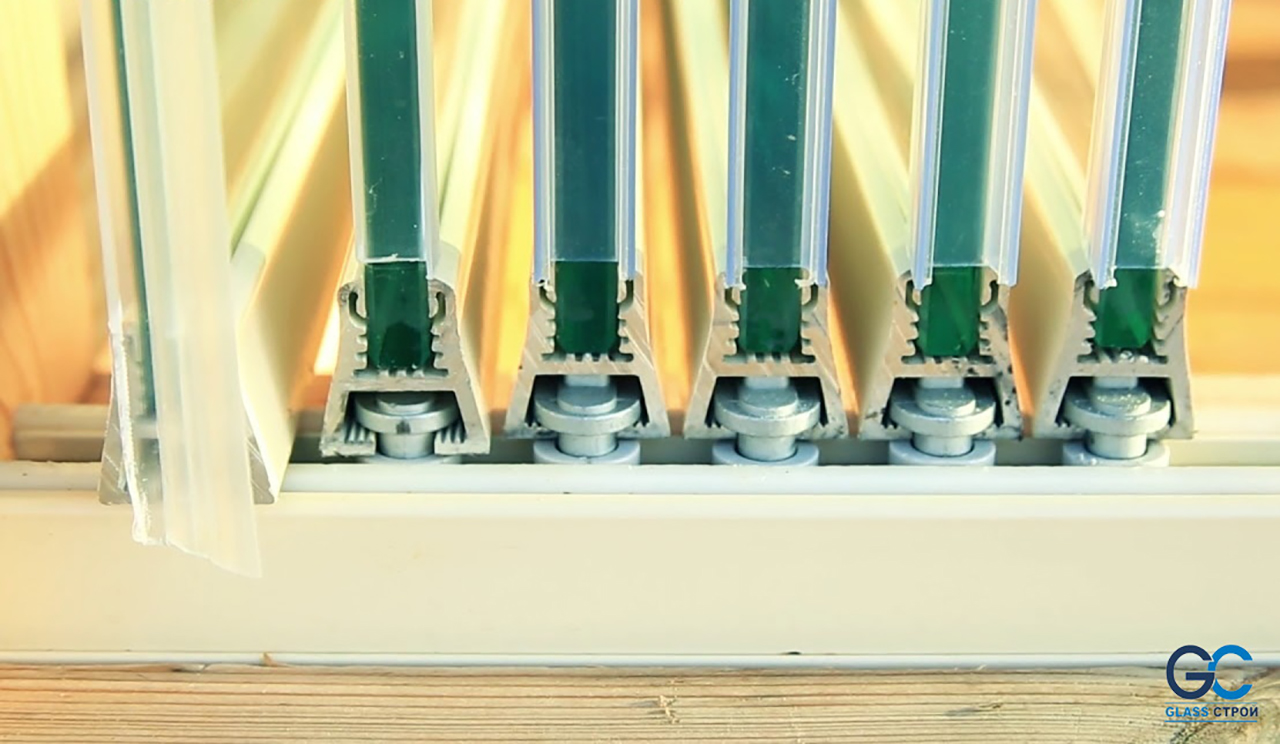

Устройство системы

Преимущества системы GLD PORTAL PIVOT

Система представляет собой гладкую, почти не заметную визуально стеклянную поверхность, не обремененную лишними деталями – стойками, рамками и перекладинами, позволяющую создать эффект панорамного остекления.
Все компоненты системы изготовлены в Европе и прошли необходимые испытания и сертификацию на территории Российской Федерации.
Система является нижнеопорной – это придает ей высокую стабильность и безопасность, так как стеклянные панели не подвешиваются к потолку в отличие от других систем.
Система работает по принципу скольжения – панели плавно передвигаются по специальному скользящему покрытию.
В системе не используются подшипники и ролики, благодаря чему техническое обслуживание сведено к минимуму.
Возможна установка двигающейся двери в любом месте конструкции (не только по краям проема).
Любая из стеклянных панелей может открываться как во внутрь, так и наружу и сдвигаться наравне с другими в любую из сторон в зависимости от выбранной конфигурации.
Система позволяет компенсировать изъяны проема до 76 мм с помощью верхнего и нижнего компенсирующих профилей.

Эти и многие другие технические характеристики отличают систему GLD PORTAL PIVOT от других конструкций панорамного остекления присутствующих на рынке.

Описание системы GLD PORTAL PIVOT

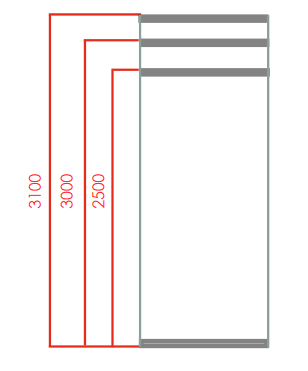

Максимальная высота системы

8 мм стекло – 2500 мм.
10 мм стекло – 3000 мм.
12 мм стекло – 3100 мм.

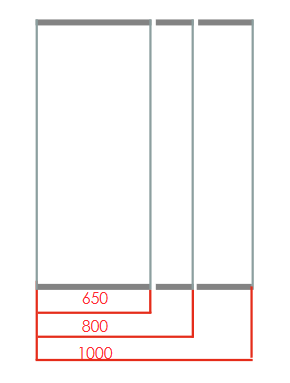

Ширина панелей системы

Рекомендуемая ширина панели 650 мм.
Максимальная ширина панели 800 мм.
Максимальная ширина двери 1000 мм.
Максимальное количество панелей

Можно разместить в одном месте сбора 18 панелей.
Панели системы передвигаются по периметру с углом от 90° до 270°

Панели плавно и бесшумно передвигаются по специальному скользящему покрытию.

Внешний вид системы GLD PORTAL PIVOT

Профили GLD PORTAL PIVOT

Система может быть персонализирована и адаптирована к существующему пространству и конструкциям.

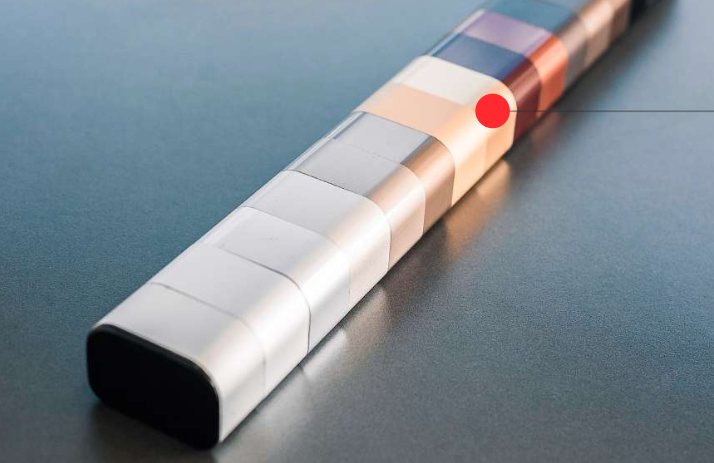

Анодирование

Анодирование профилей в разной цветовой гамме и с различными типами обработки создают матовую, блестящую и сверхблестящую поверхность. Стандартная толщина анодированного покрытия составляет 15 – 20 микрон.

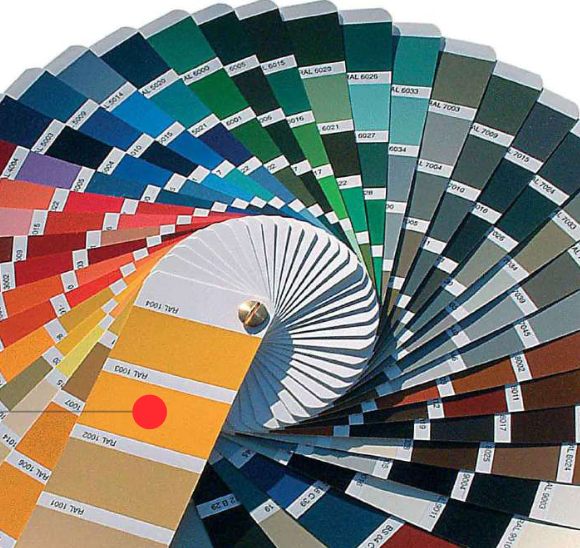

Порошковое окрашивание

Порошковая покраска алюминиевых профилей в любой цвет, согласно международному каталогу RAL.

Интеграция систему под дерево

Нанесение декоративного покрытия, имитирующего рисунок и фактуру дерева различных пород.

Блок 2

Стекло GLD PORTAL PIVOT

В зависимости от желаемой высоты конструкции в системе возможно использовать закаленное и ламинированное стекло толщиной 8, 10 и 12 мм.

Существует огромное количество вариантов специализации стекла, а именно использование стекла в различной цветовой гамме, с нанесением узора или фотопечати, с пескоструйной росписью, а также солнцезащитное, тонированное и т.д.

Конфигурация системы GLD PORTAL PIVOTOT

Двигающаяся дверь

Двигающуюся дверь GLD PORTAL PIVOT возможно установить в любом месте конструкции, пользуясь ею как обычной дверью, независимо от других панелей, а потом вместе с остальными створками сдвинуть в нужном направлении, и открыть полностью весь проём. Возможно использовать любой вид предохранительного замка с ручкой пригодный для установки на стеклянные панели.

Максимальная ширина двигающейся двери 950 мм.

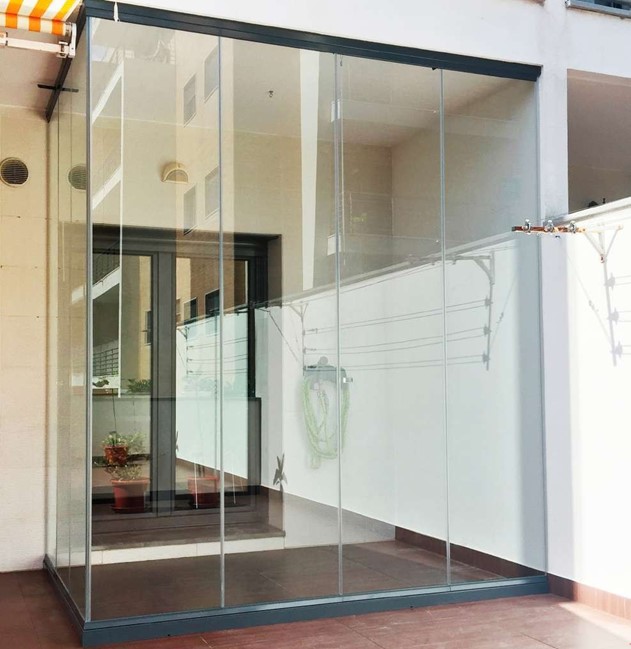

Система в закрытом виде

В закрытом виде

Система в закрытом виде с открывающейся дверью

Систем полностью собрана слева вместе с двигающейся дверью, освободив тем самым полностью весь проем

Систем полностью собрана слева

Системы с открытием наружу

Панели системы можно полностью открыть наружу, с установкой верхней и нижней защёлок как внутри конструкции, так и снаружи для более удобного размещения мебели и других элементов декора в остекленном помещении.

С открытитем наружу

Система без доводчика

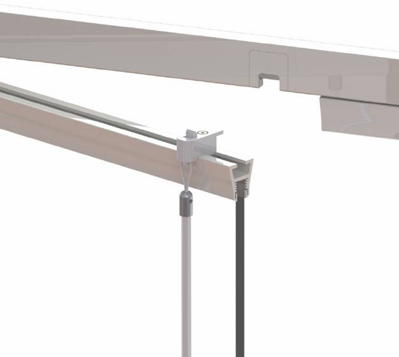

При использовании конфигурации системы без доводчика можно беспрепятственно разместить занавес, жалюзи или любой другой декоративный элемент. Кроме того, чтобы закрыть панель двери, не нужно нажимать на верхнюю защелку, она закрывается автоматически, подталкивая панель.

Система без доводчика

Боковой замок

Представляет собой механизм из выдвигающихся элементов с ручкой и ключом расположенный в проеме возле двери системы. Боковой замок увеличивает герметичность системы, так как при его закрытии, он плотно сдвигает панели.

Система с боковым замком в закрытом виде

Система с боковым замком с открытой дверью

Система с боковым замком в собранном состоянии

Дверь без нижнего/верхнего профиля с установкой маятниковых петель

Для беспрепятственного входа в помещение возможно использовать, совместно с GLD Portal, маятниковую цельностеклянную дверь на нижнем доводчике или без него, в зависимости от расположения двери.

Дверь без нижнего/верхнего профиля с установкой маятниковых петель

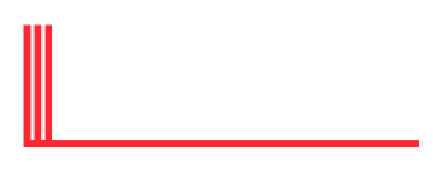

Открытие панелей в одну сторону: налево и направо.
Максимальное количество панелей, которые можно собрать в одном месте – 18.

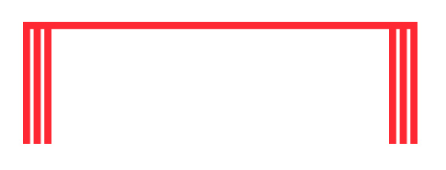

Открытие панелей в две стороны: налево и направо.

Открытие панелей наружу. Панели открываются изнутри помещения на улицу. Верхняя и нижняя защелки находятся внутри помещения.

Конфигурация с установкой стационарной двери без верхнего и нижнего профиля. Все остальные панели собираются в противоположной стороне от двери.

Конфигурация с прохождением различных по величине углов. Все панели передвигаются через различные углы и собираются в одной секции.

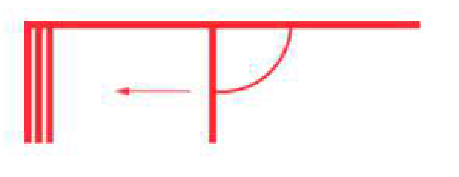

Конфигурация с двигающейся дверью. Двигающуюся дверь GLD Portal возможно установить в любом месте конструкции, а затем сдвинуть в сторону, как обычную панель, тем самым полностью открыв пространство.

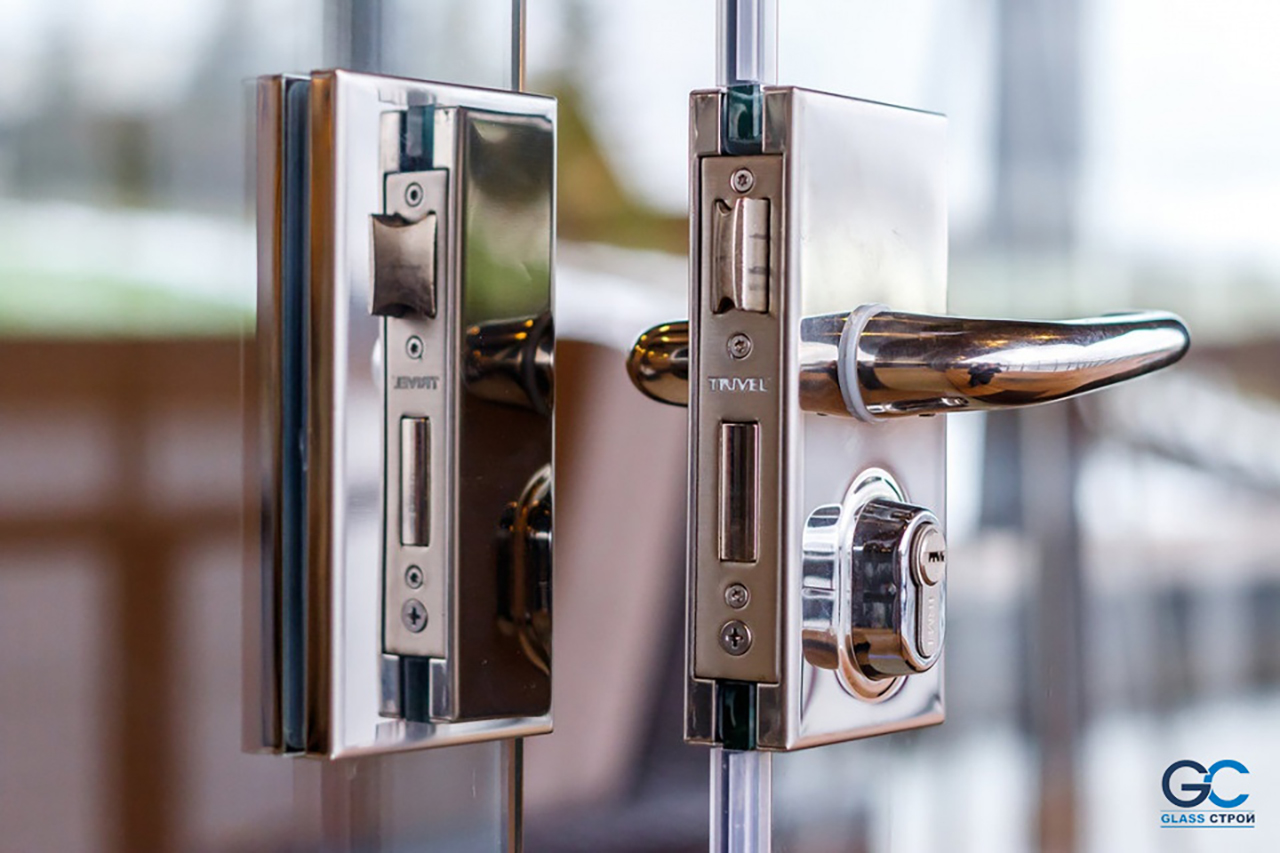

Возможно установить любой предохранительный замок с ручкой и ключом.

Конфигурация с прохождением нескольких углов 900

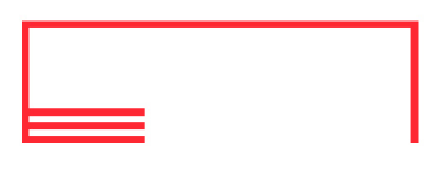

Конфигурация с прохождением нескольких углов 90⁰. Все панели передвигаются через углы 90⁰ и собираются в одной секции.

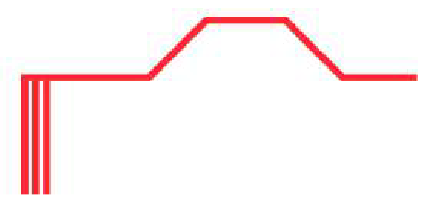

Конфигурация с прохождением нескольких углов больше 90⁰. Все панели передвигаются через углы более 90⁰ и собираются в одной секции.

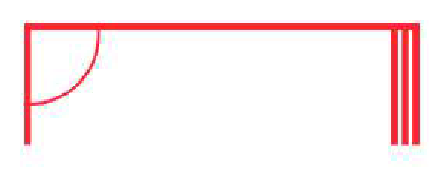

Конфигурация с установкой стационарной двери без нижнего профиля. Все остальные панели собираются в противоположной стороне от двери.

Дополнительные элементы системы GLD PORTAL PIVOT

Стандартный замок

В стандартной системе открытия системы GLD Portal с использованием доводчика предусмотрены верхняя и нижняя защелки. Верхняя и нижняя защелки – это независимые друг от друга механизмы, которые предотвращают случайное открытие системы.

Стандартная верхняя защелка

Стандартная нижняя защелка

В данной конфигурации предусмотрена позиция для проветривания, которая фиксирует дверь в приоткрытом состоянии, а также дополнительно позволяет раздвинуть остальные панели, оставляя зазор между ними для более основательного проветривания помещения.

Дополнительные виды замков

Замок с укороченной нажимной ручкой SIS044

Спецификация

Общие размеры: 160x90x130 мм.
Отделка: нержавеющая сталь глянцевая / матовая
Стекло: 10 и 12 мм.
Цилиндр с двух сторон: да.

Характеристики

Крепеж из нержавеющей стали.
Лицевая накладка из нержавеющей стали.
Декоративные крышки из нержавеющей стали AISI 316.
Реверсивный язычок замка
Язычок замка управляется ключом.
Вход цилиндра 40 мм.

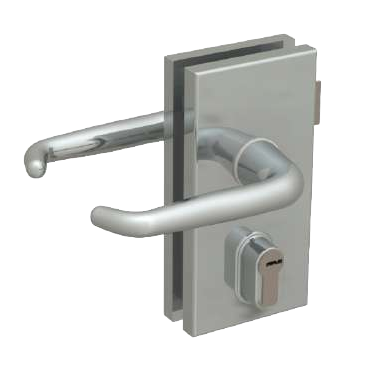

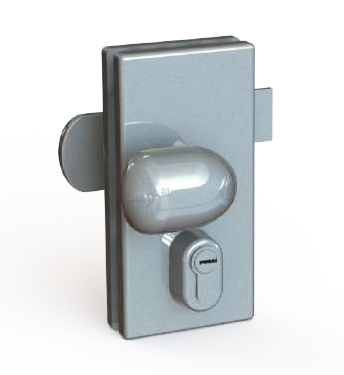

Замок с нажимной ручкой SIS045

Спецификация

Общие размеры: 160x160x135 мм.
Отделка: нержавеющая сталь глянцевая / матовая.
Стекло: 10 и 12 мм.
Цилиндр с двух сторон: да.

Характеристики

Крепеж из нержавеющей стали.
Лицевая накладка из нержавеющей стали.
Декоративные крышки из нержавеющей стали AISI 316.
Реверсивный язычок замка.
Язычок замка управляется ключом.
Вход цилиндра 40 мм.

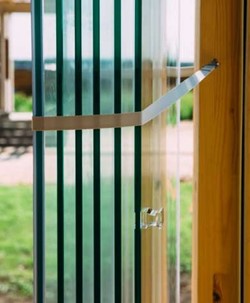

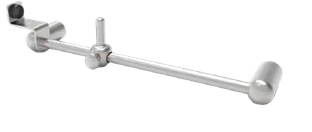

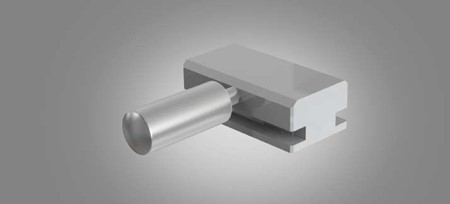

Фиксатор панелей

Обеспечивает надёжную фиксацию панелей в собранном состоянии.

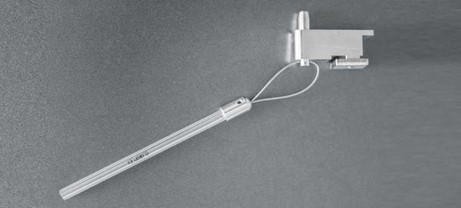

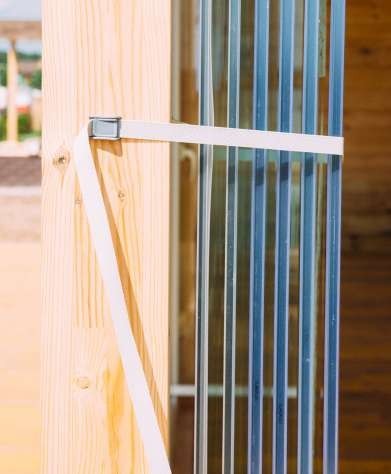

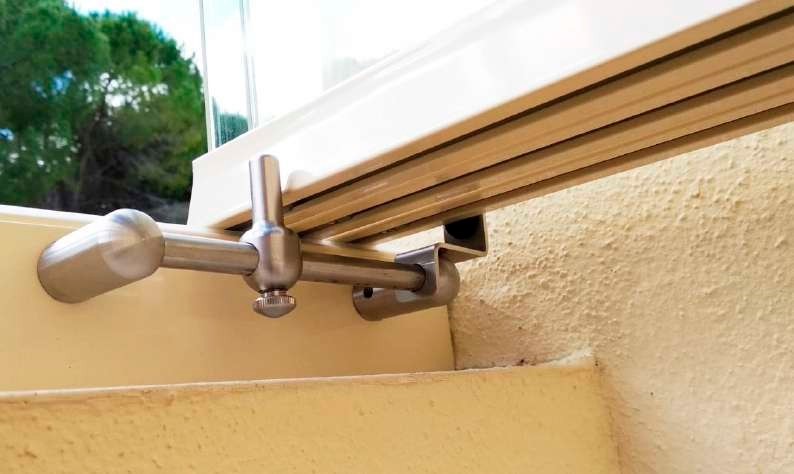

Фиксатор панелей металлический

Предназначен для фиксации панелей при открытии системы снизу конструкции.

Дополнительные элементы системы

Накладки на стекольный профиль размещаются на четыре срезанных под 90 градусов торца панели. Данная деталь помогает скрыть неточности в установке до 2 градусов, а также придаёт законченный вид панелям.

Накладки Накладки на стекольный профиль

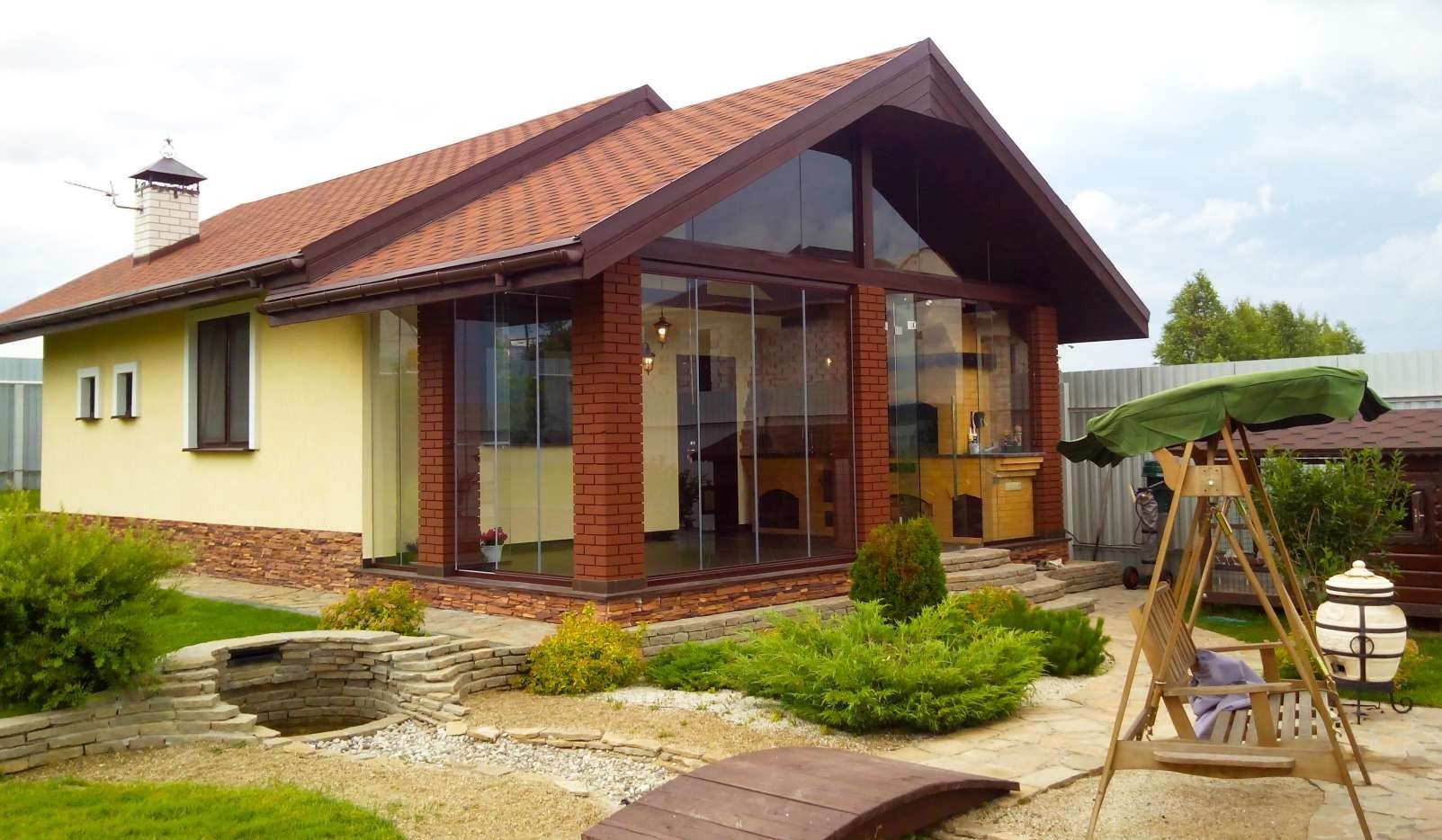

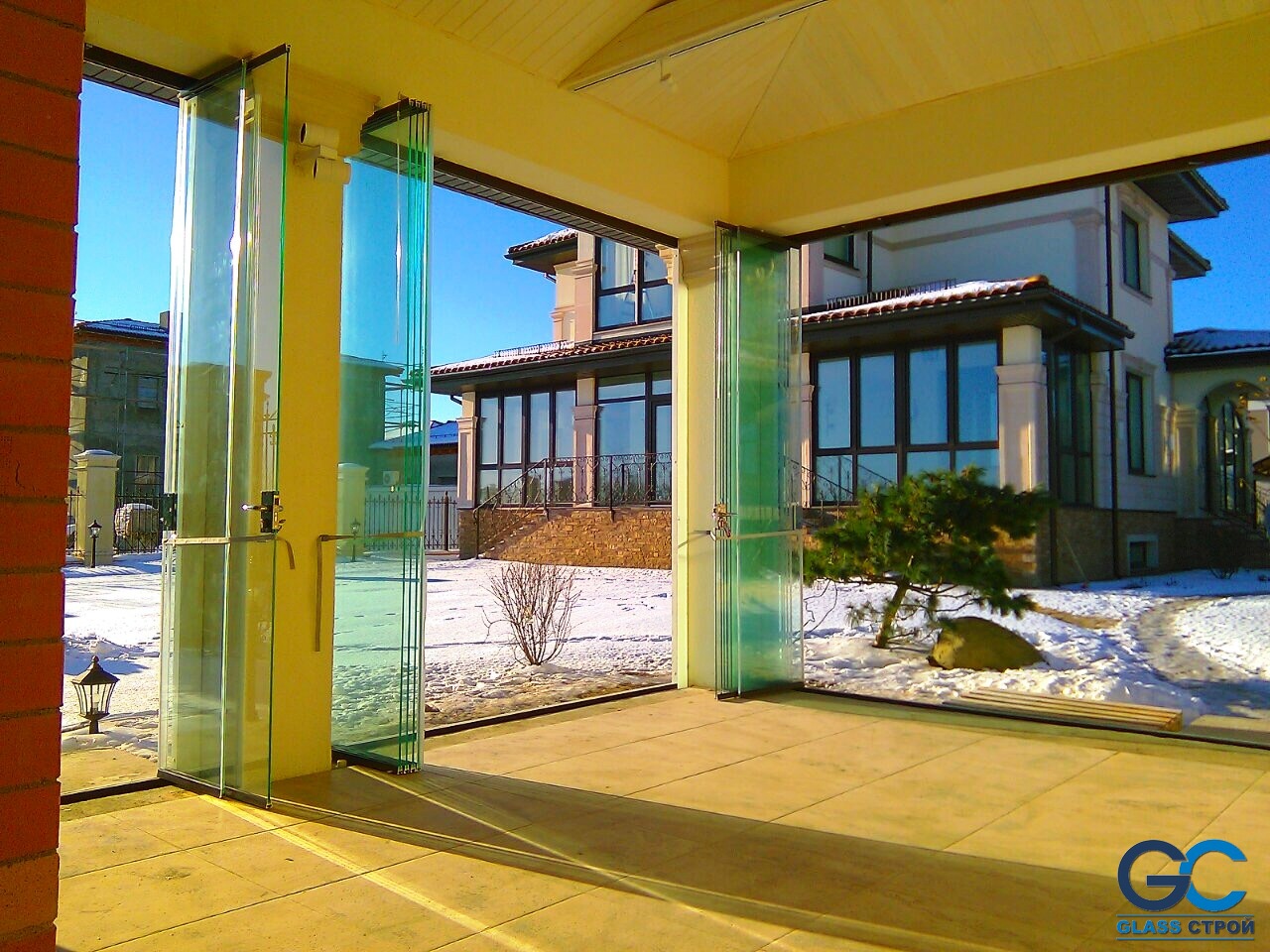

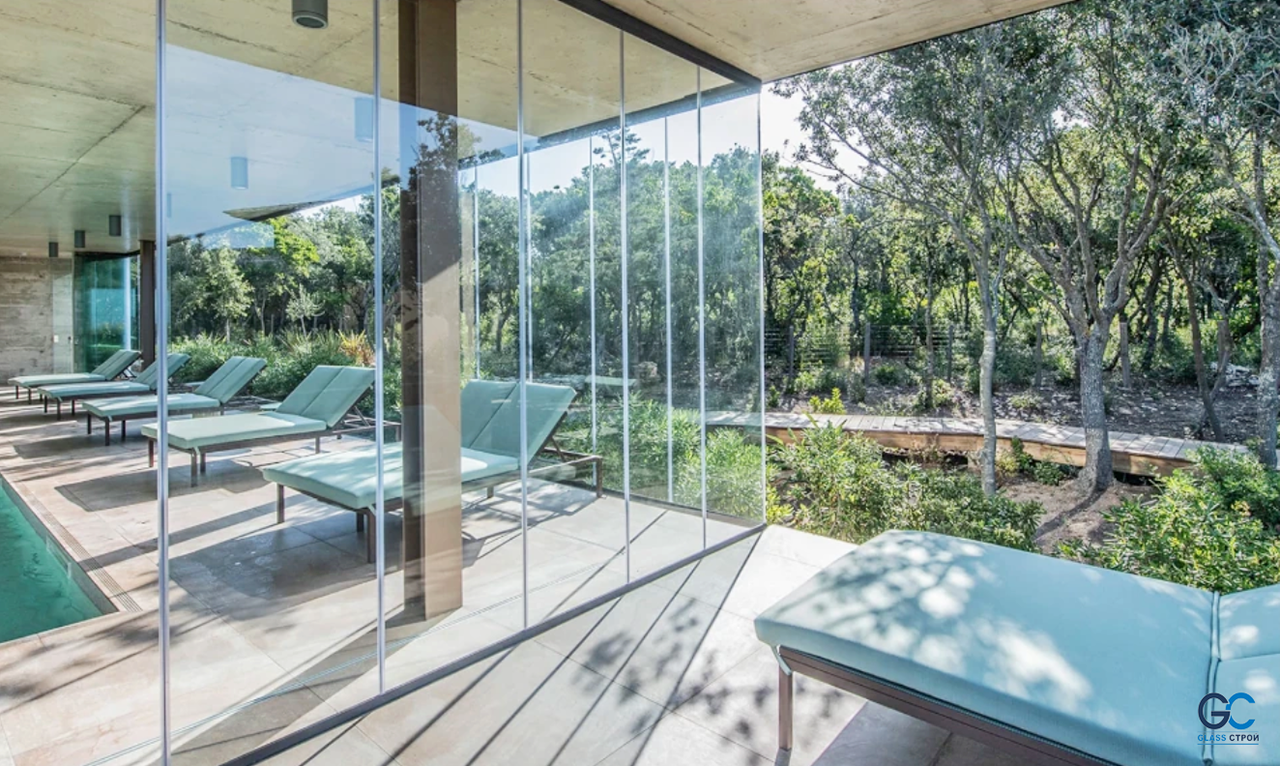

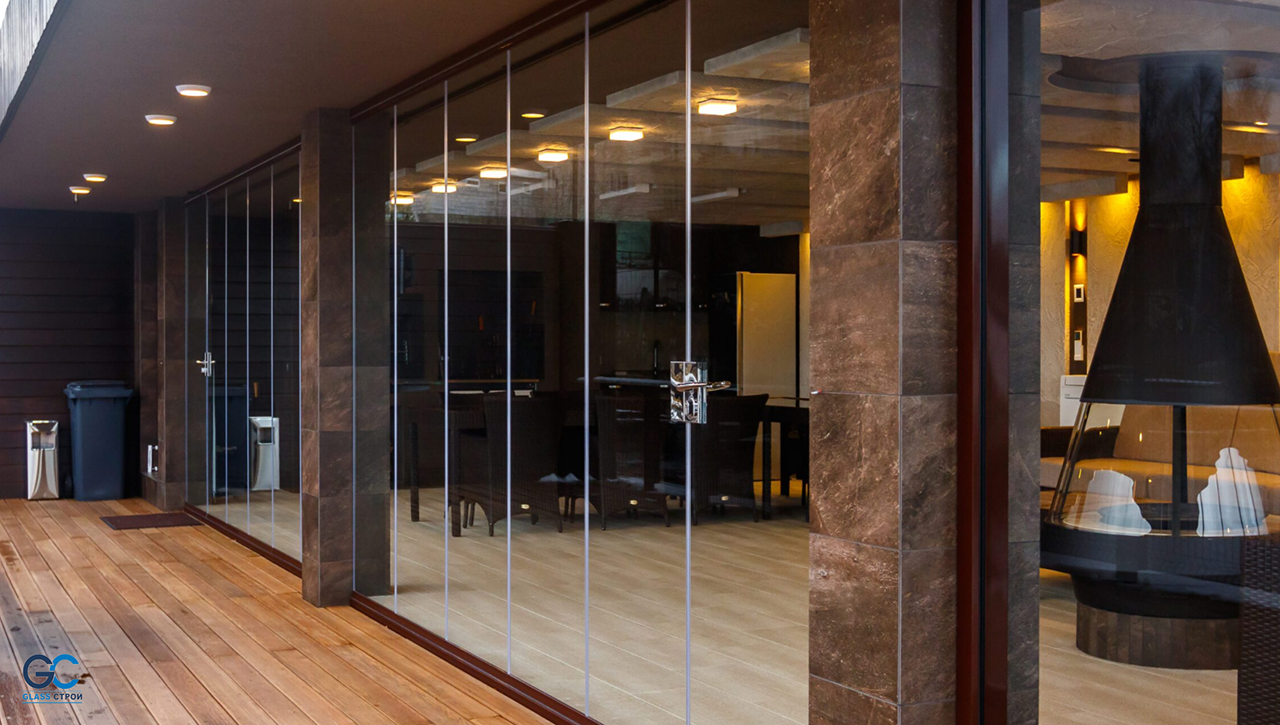

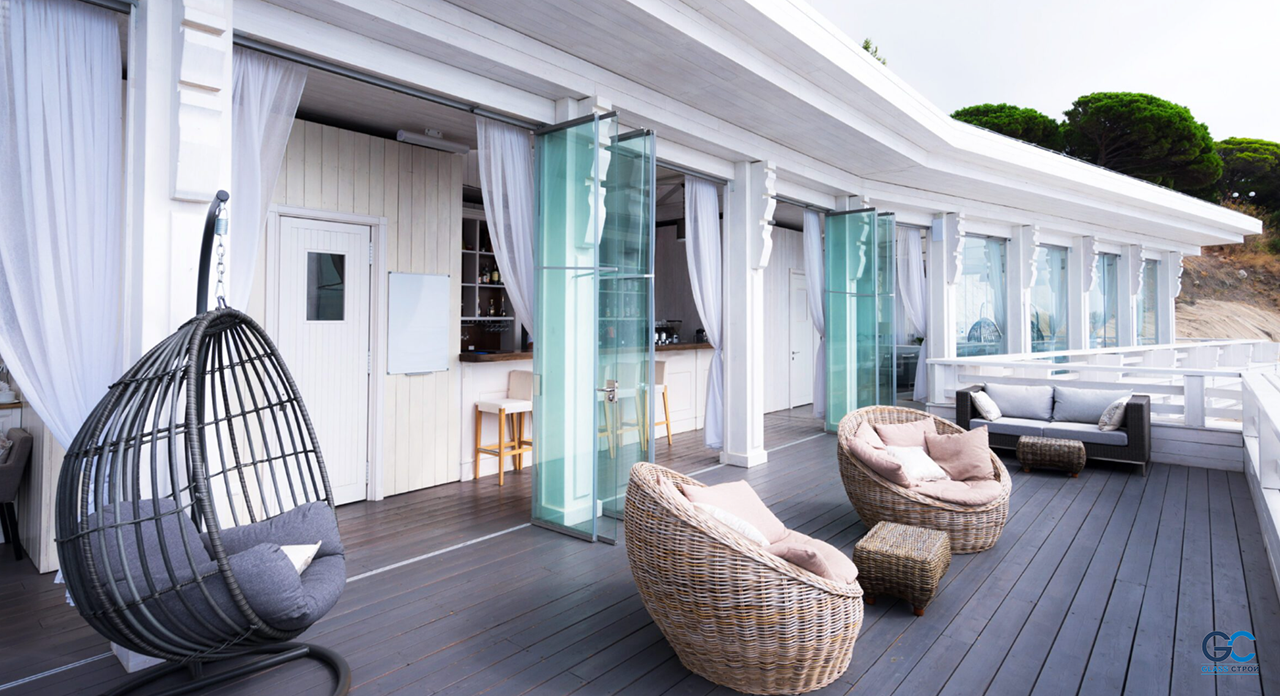

Для террас

Нижний профиль конструкции можно полностью вмонтировать в пол для удобства прохода из остеклённого помещения на улицу.

Нижний профиль конструкции можно полностью вмонтировать в пол для удобства прохода из остеклённого помещения на улицу.
GLD PORTAL PIVOT может увеличить полезную площадь вашего жилья, которой раньше вы не пользовались во время дождей или холодного времени года.
Производство и монтаж производятся в самые короткие сроки, под ключ, что существенно сокращает Ваше время на облагораживание террасы, поиск и покупку дополнительных стройматериалов.
Без необходимости производить дополнительные затраты по усилению структуры потолка или крыши в конструкции с деревянным каркасом.
Ручки предназначены для более удобного открывания створки , и она полностью интегрирована со стеклом.
Система производится по индивидуальному проекту и встраивается в уже готовую конструкцию вашей беседки.
Система работает по принципу скольжения, за счёт чего панели плавно и бесшумно передвигаются по специальному скользящему покрытию.
Остекление препятствует проникновению грязи, пыли, дождя и ветра.
В конфигурации с двигающейся дверью возможно использовать любой, пригодный для стеклянных панелей, предохранительный замок с ручкой и ключом.
Система полностью безопасна, так как мы используем только закалённое стекло или закалённый триплекс, стеклянные панели не подвешиваются к потолку в отличии от других систем, а являются опорными на нижнюю часть.
Неограниченные возможности персонализировать систему и интегрировать в уже существующую постройку.
Использование GLD PORTAL PIVOT предусмотрено для деревянных домов и домов, которые по свойству рельефа могут претерпевать усадку в пределах строительных норм.

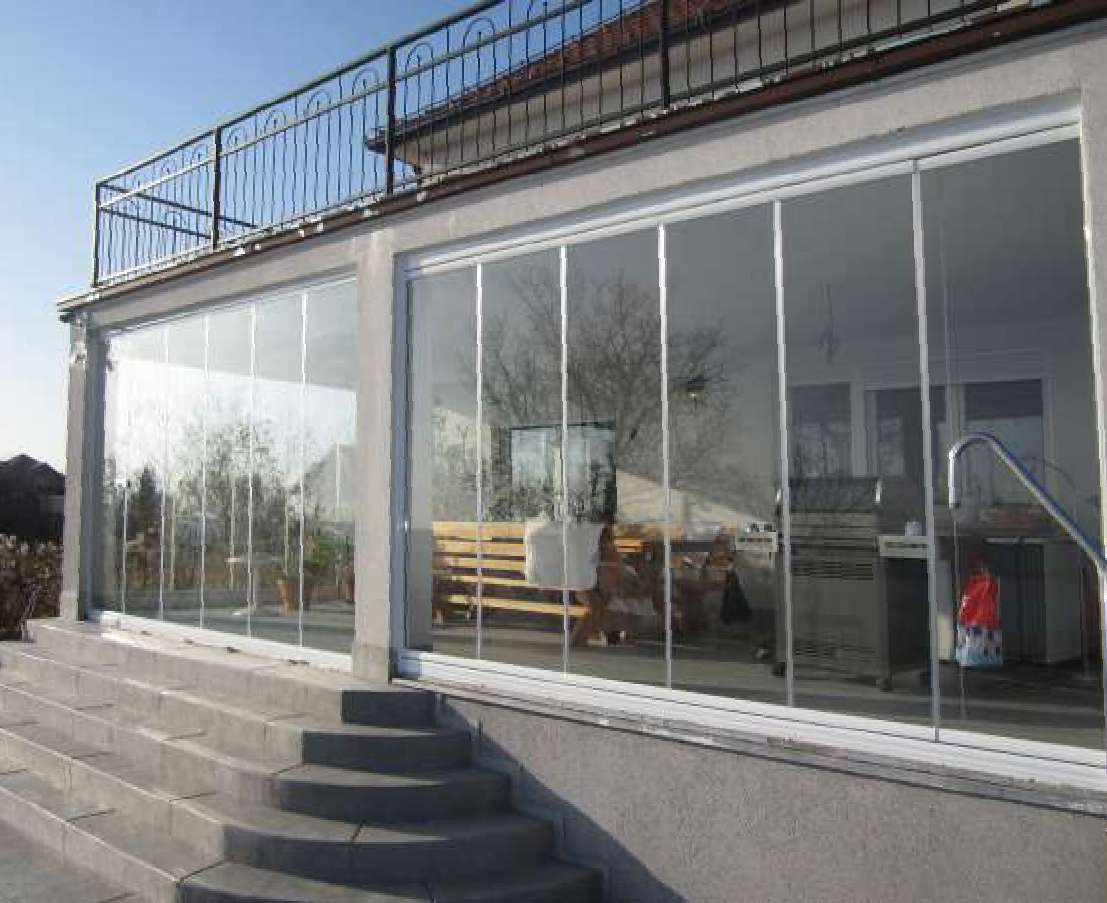

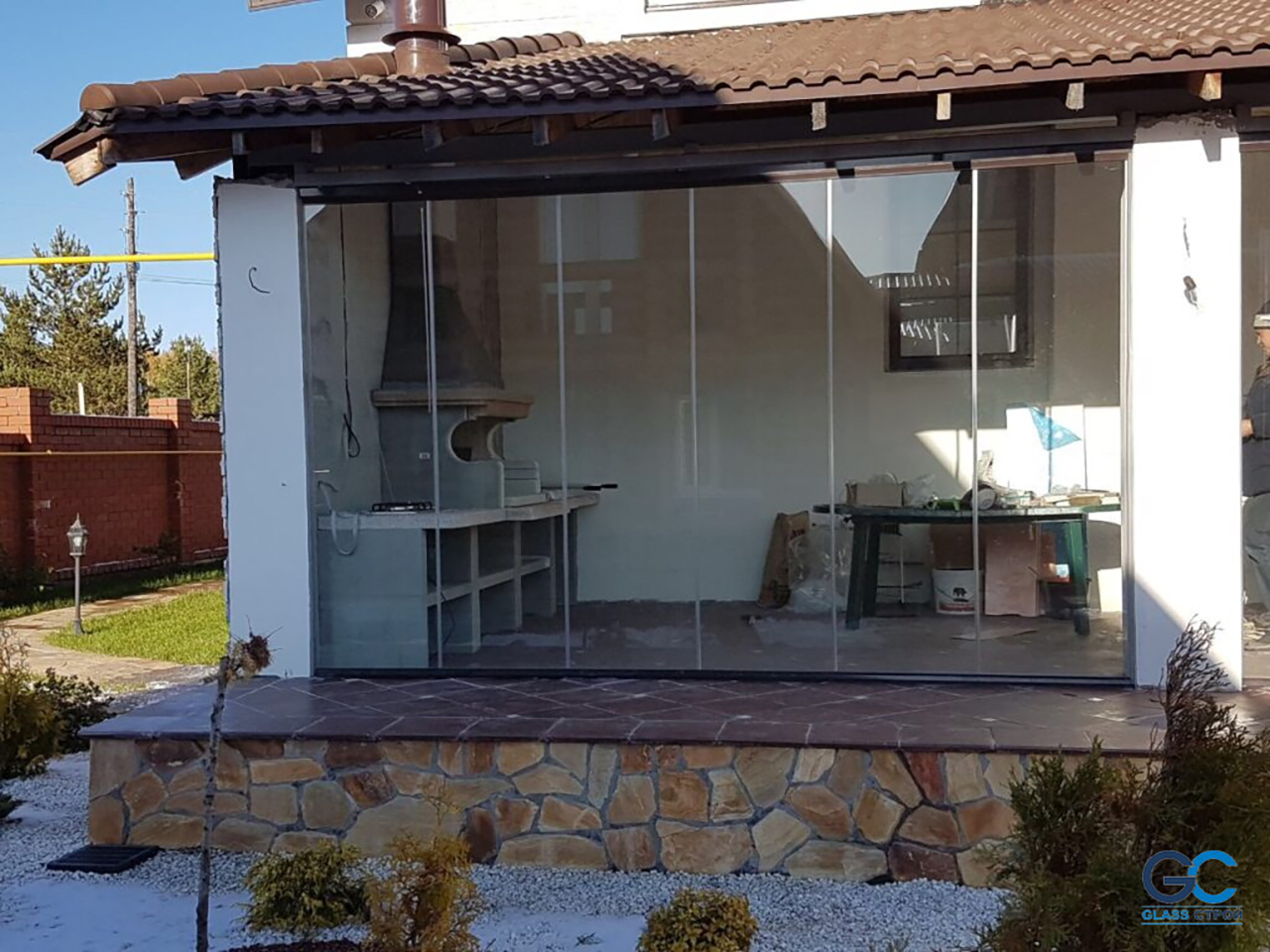

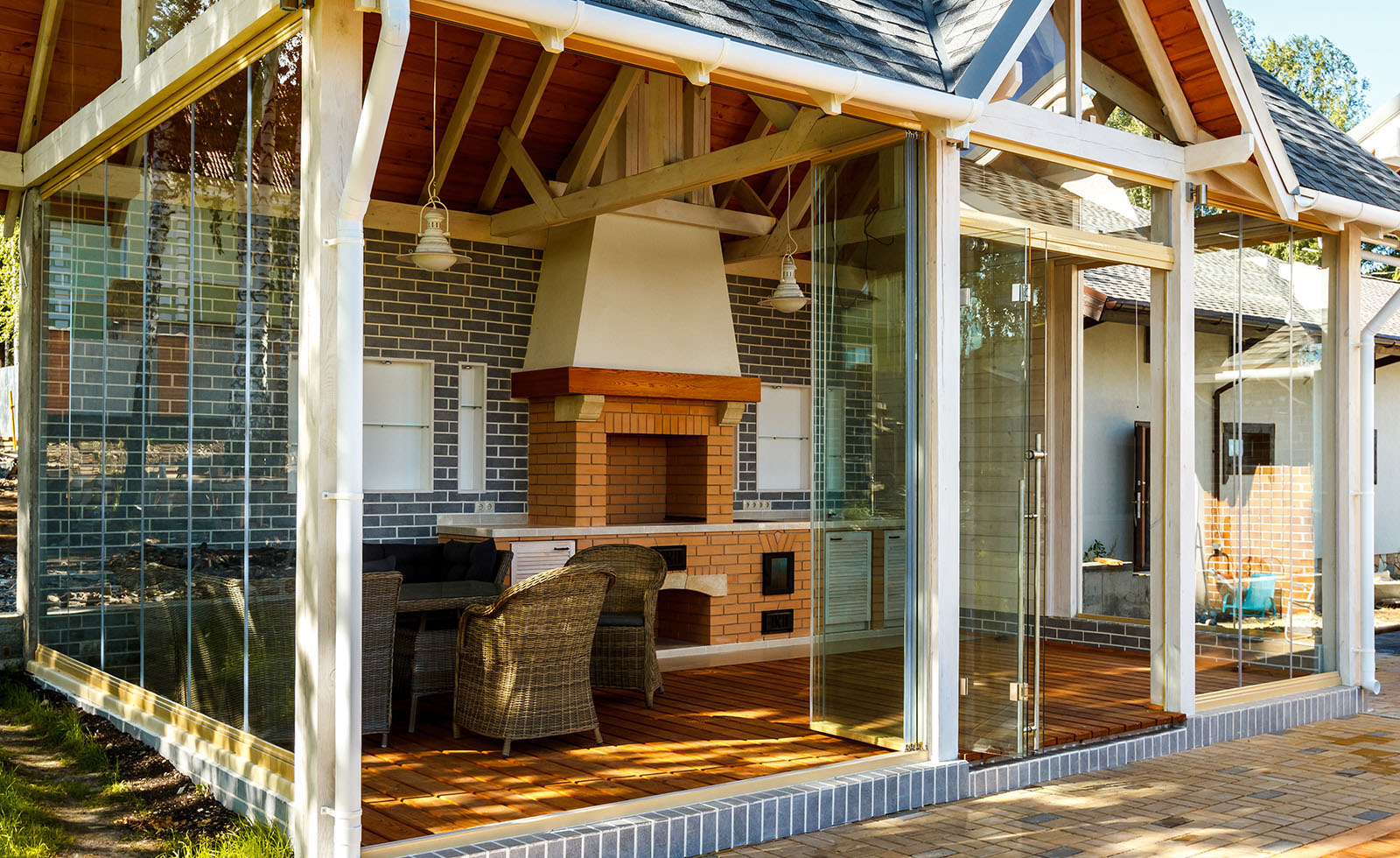

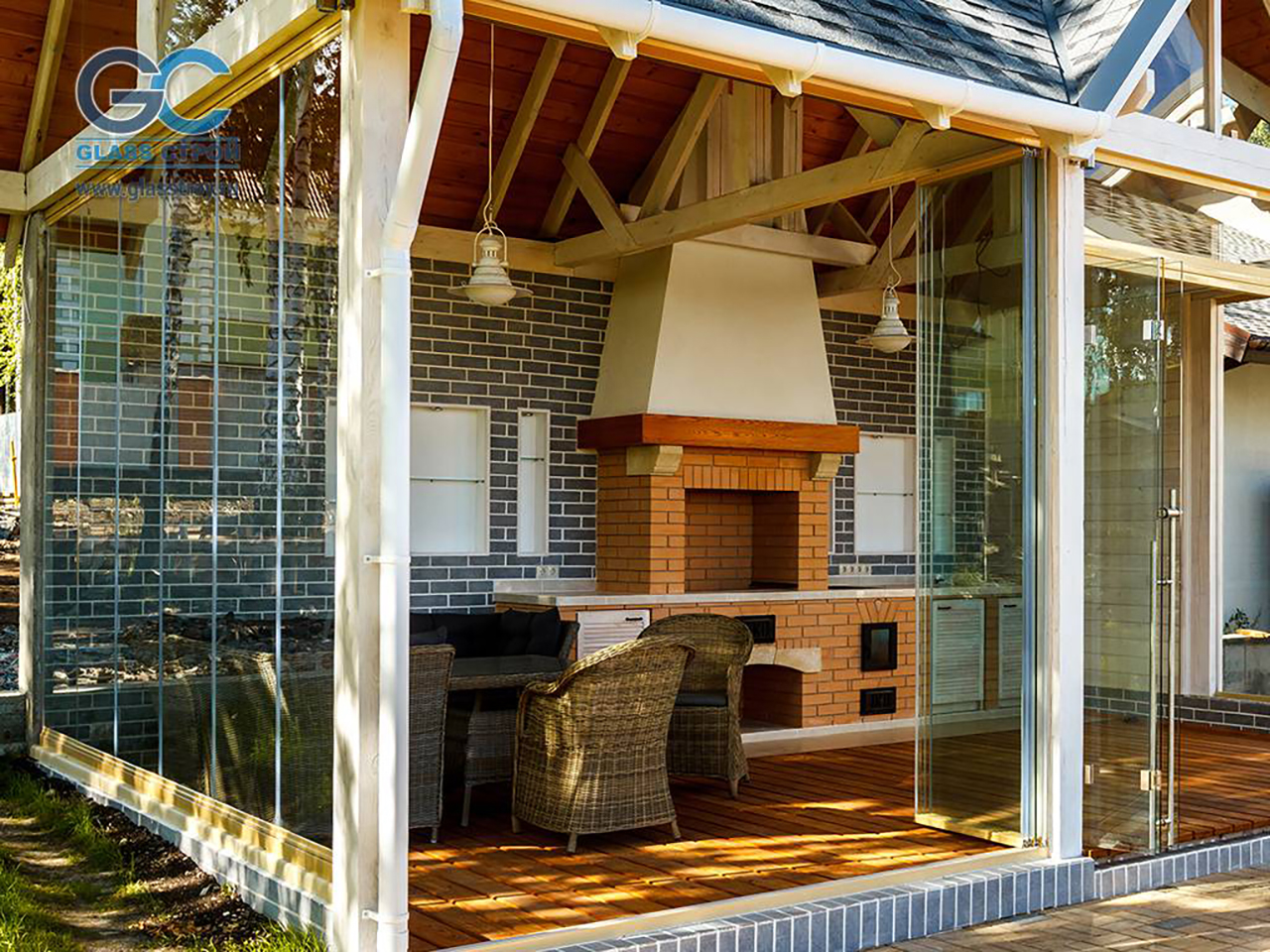

Для летних кухонь и барбекю

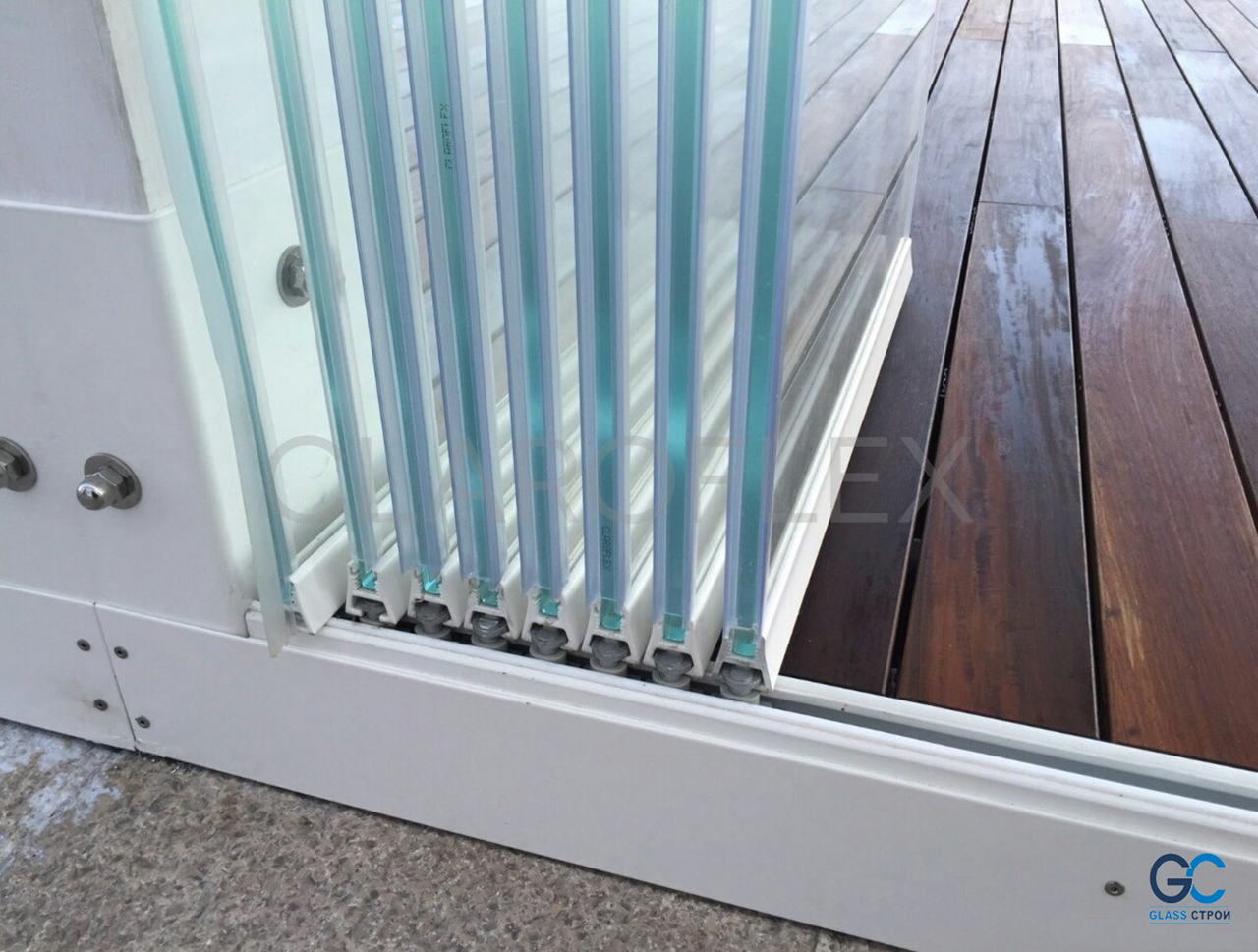

Панели в собранном виде занимают минимальное пространство. Фиксатор панелей обеспечивает надежную фиксацию панелей в собранном состоянии.

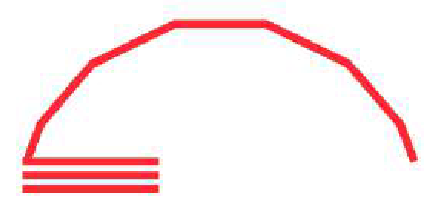

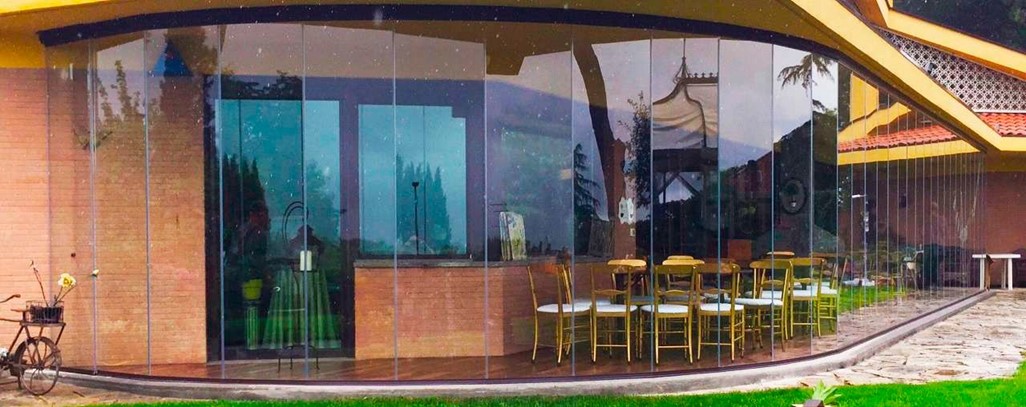

Конфигурация с прохождением различных по величине углов

Все панели передвигаются через различные углы и собираются в одной секции.

GLD PORTAL PIVOT сохраняет тепло и прекрасно пропускает свет, защищает от дождя и ветра.
Система прекрасно адаптируется и повторяет геометрию практически любой конструкции.
GLD PORTAL PIVOT подходит для любого типа беседок: металлических в современном стиле или деревянных.

С разными углами

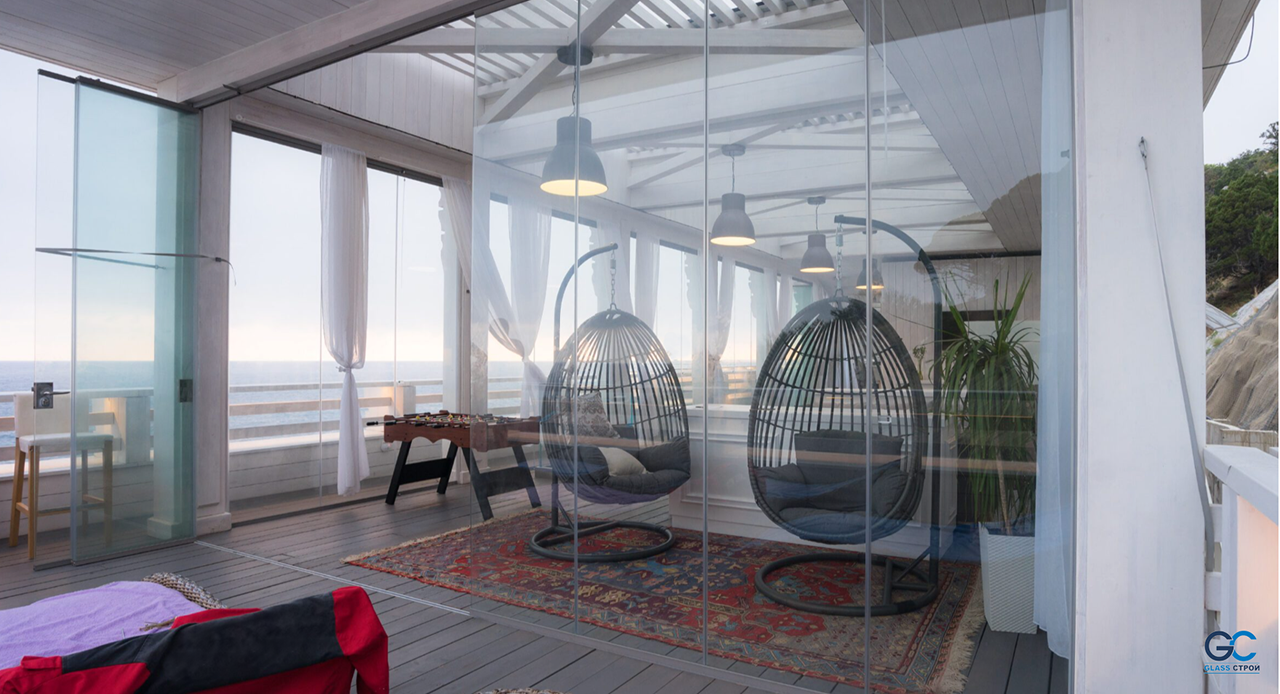

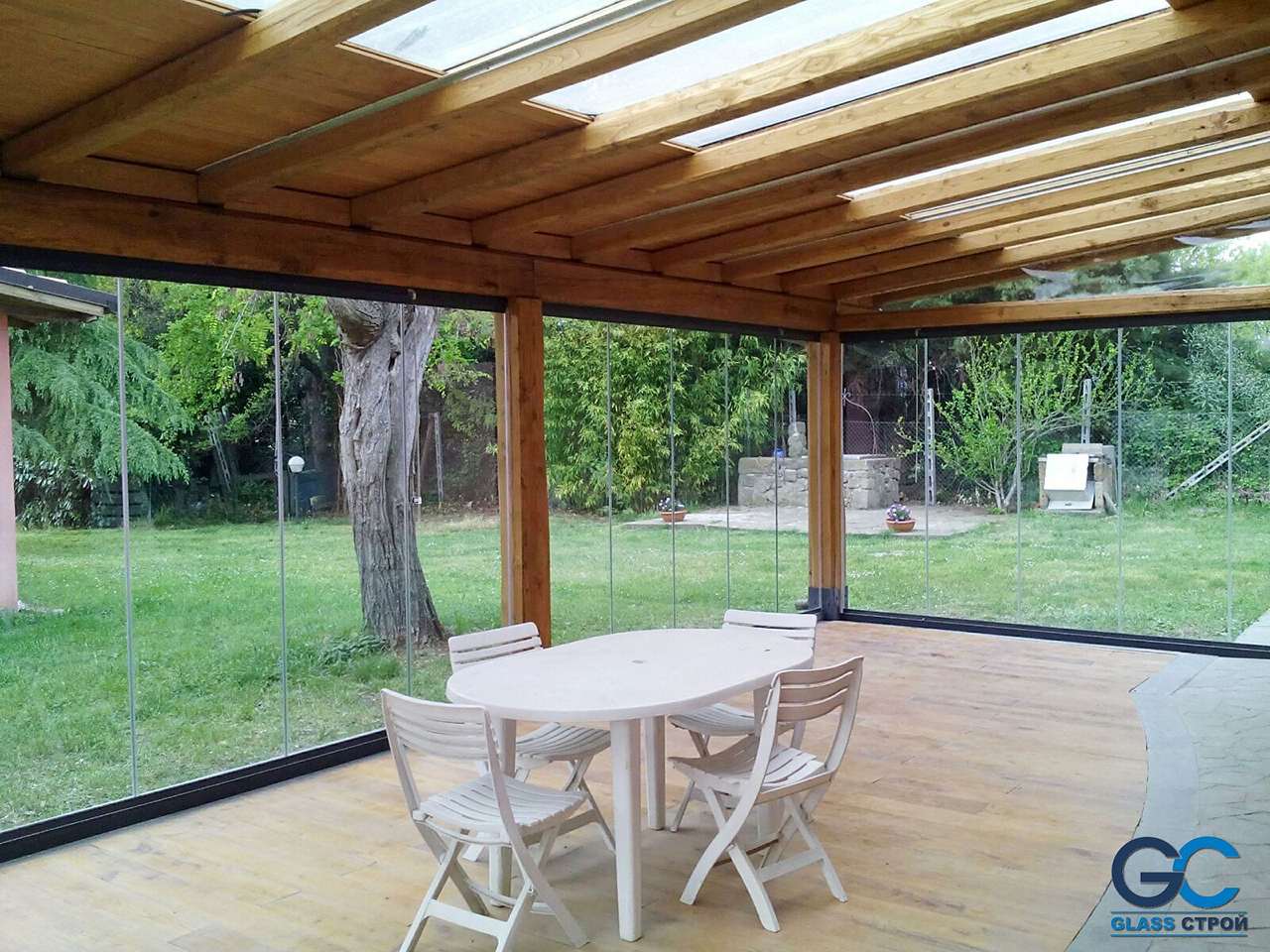

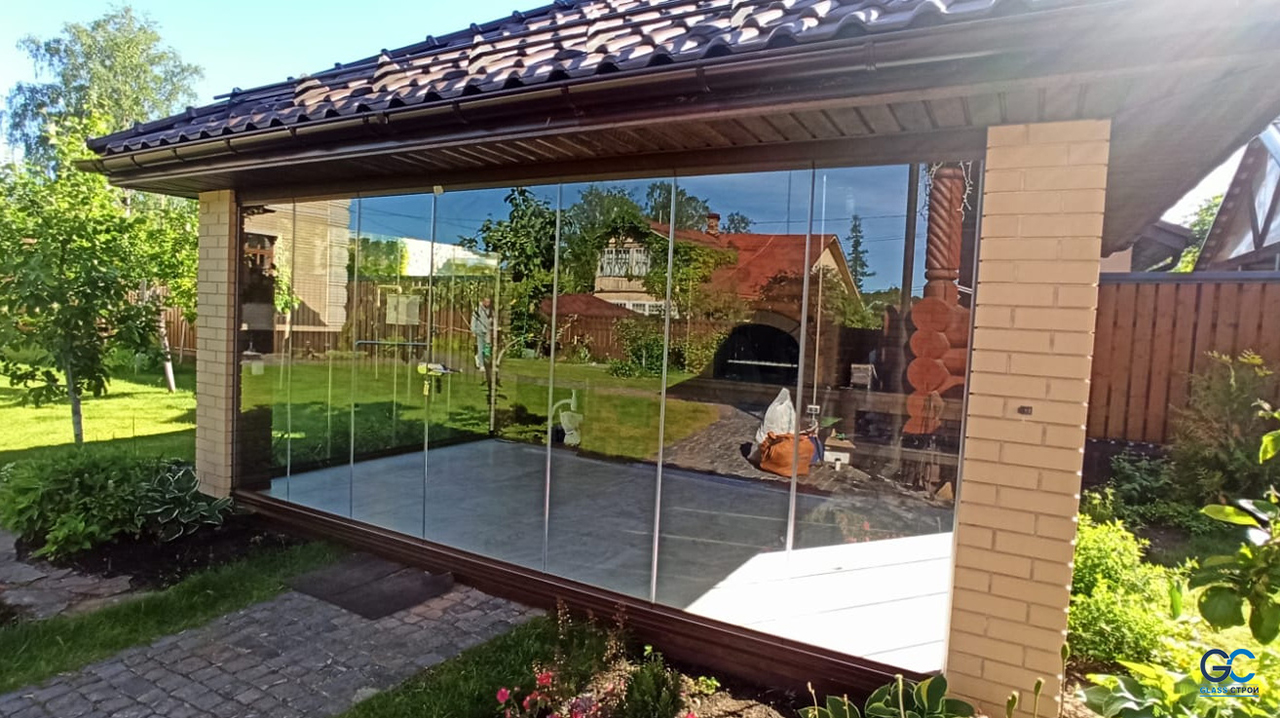

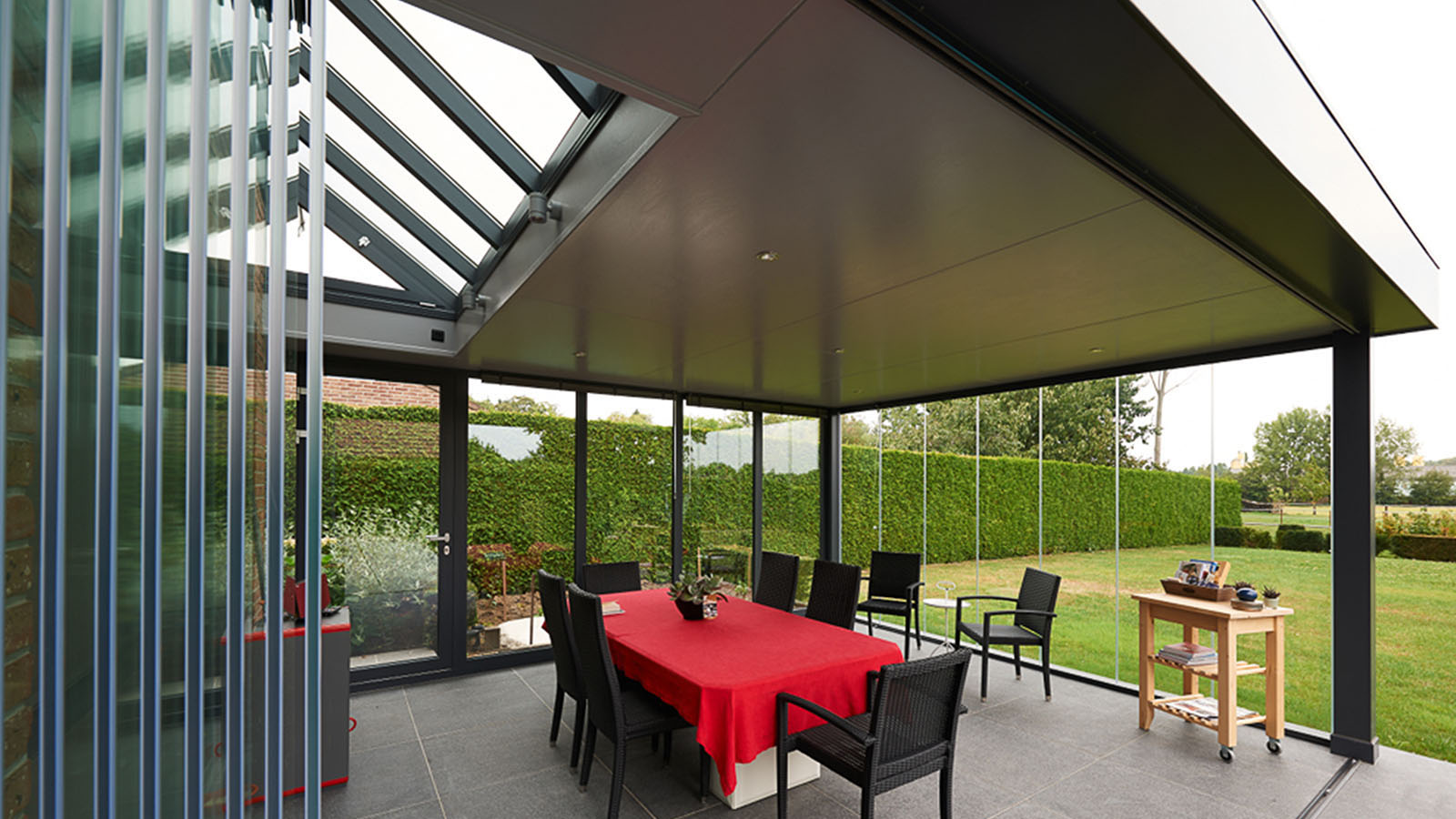

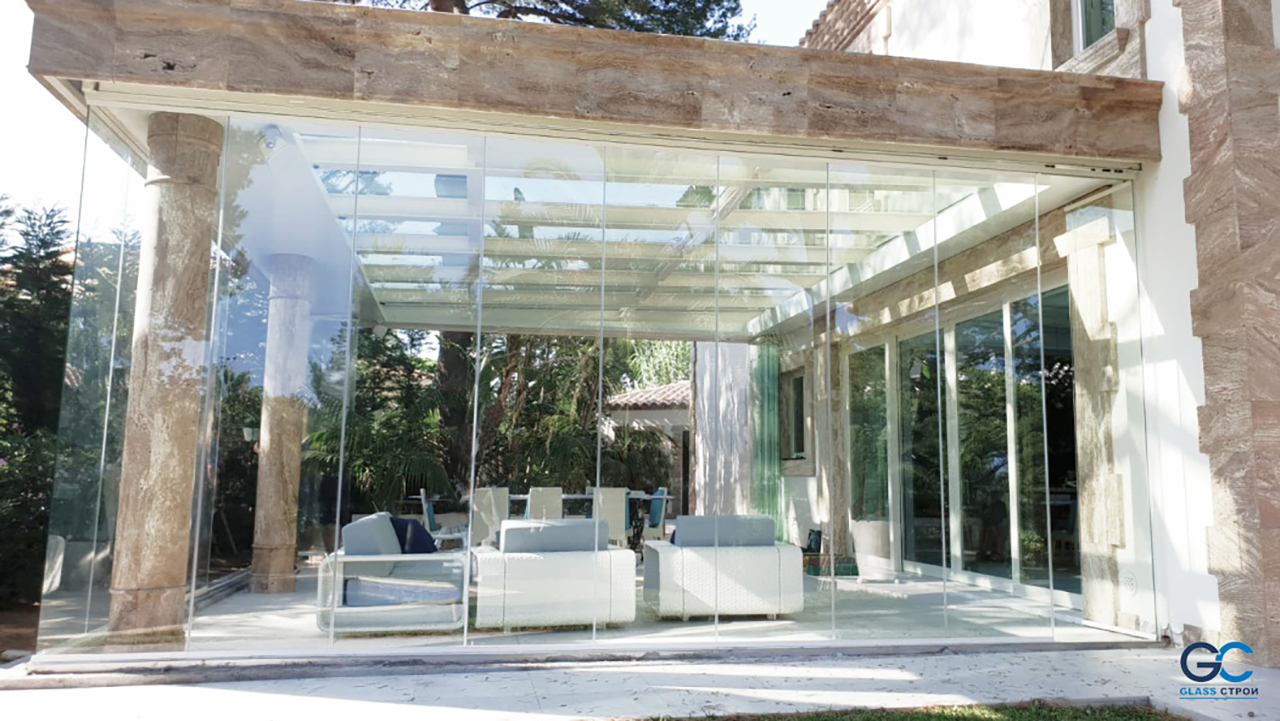

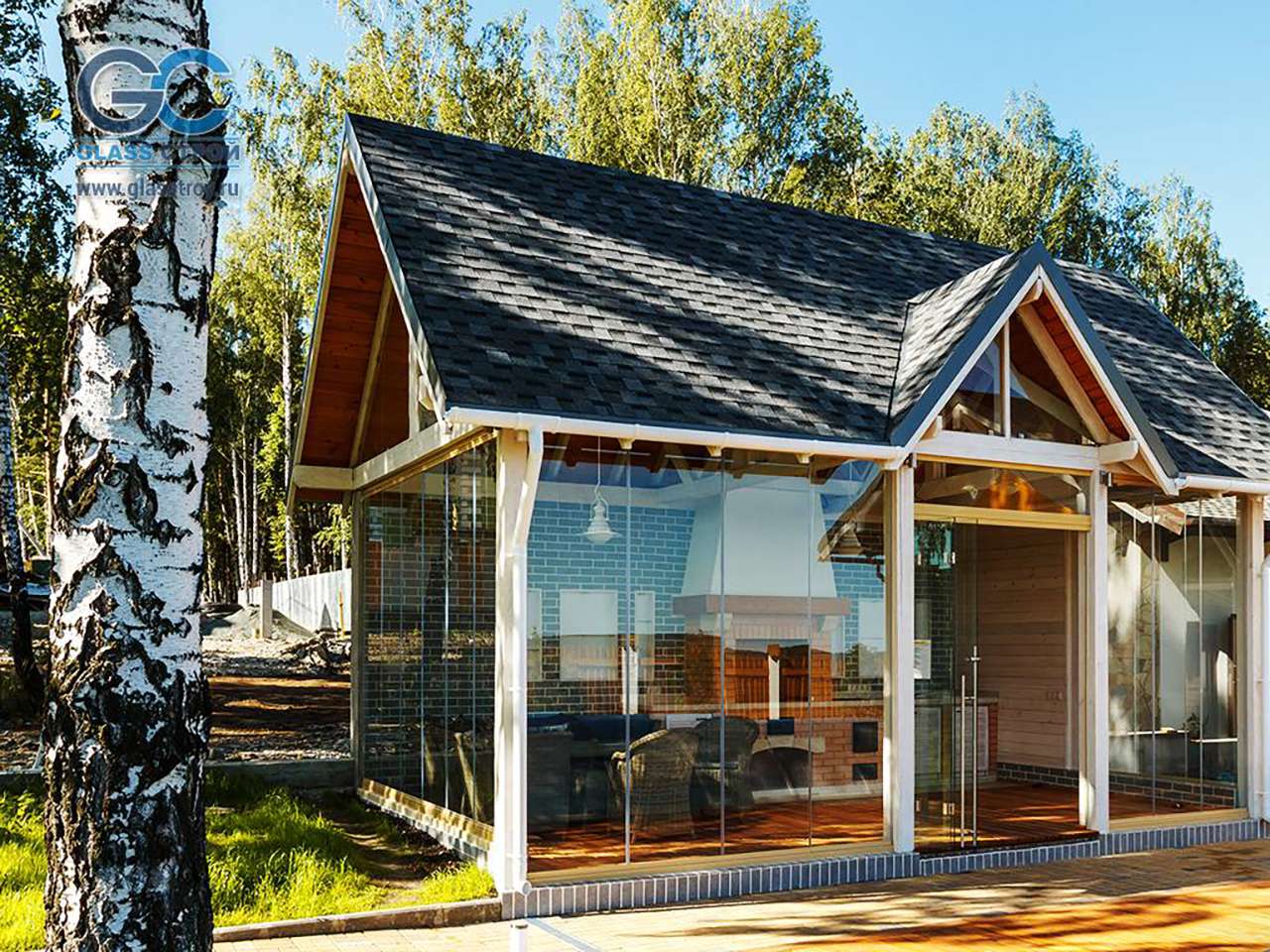

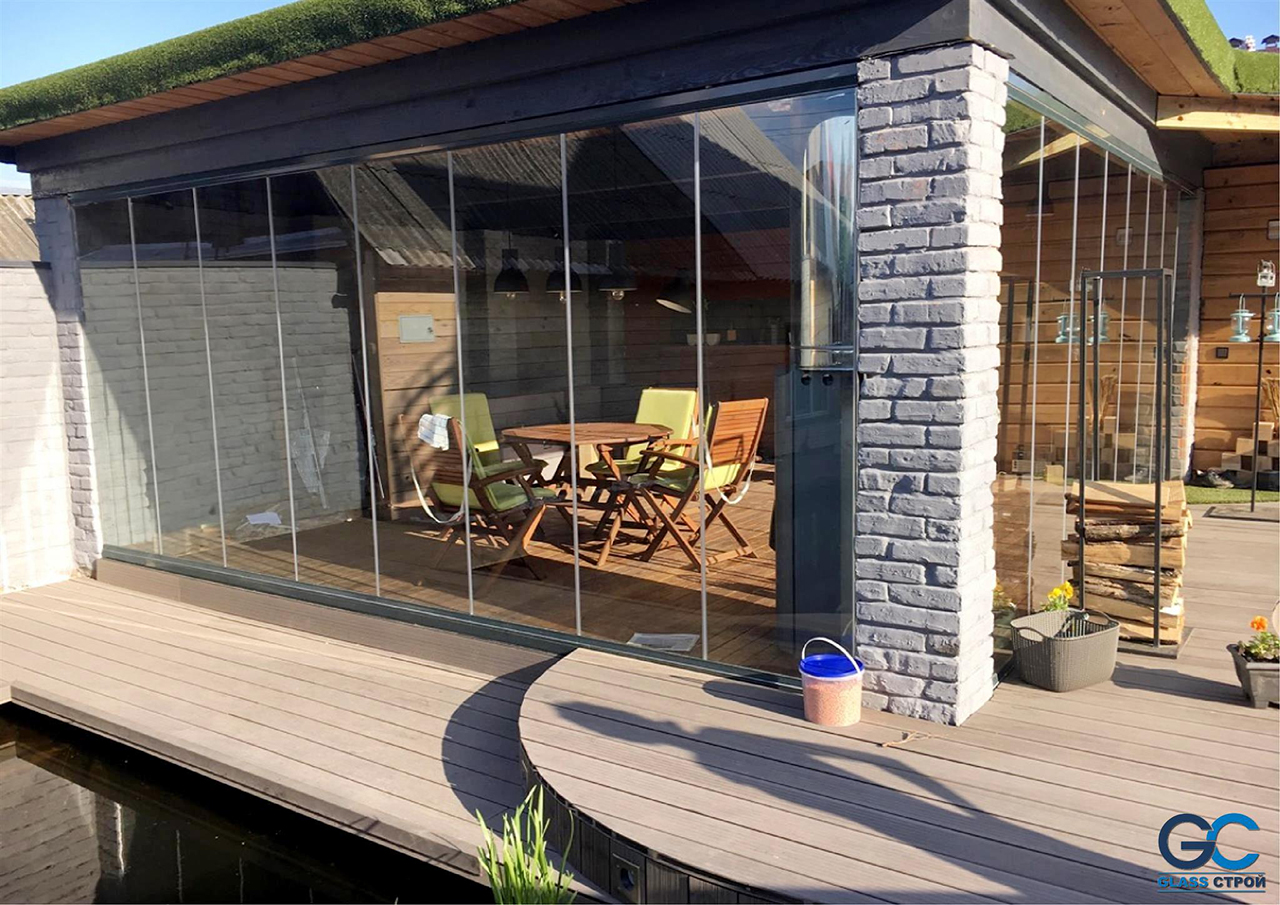

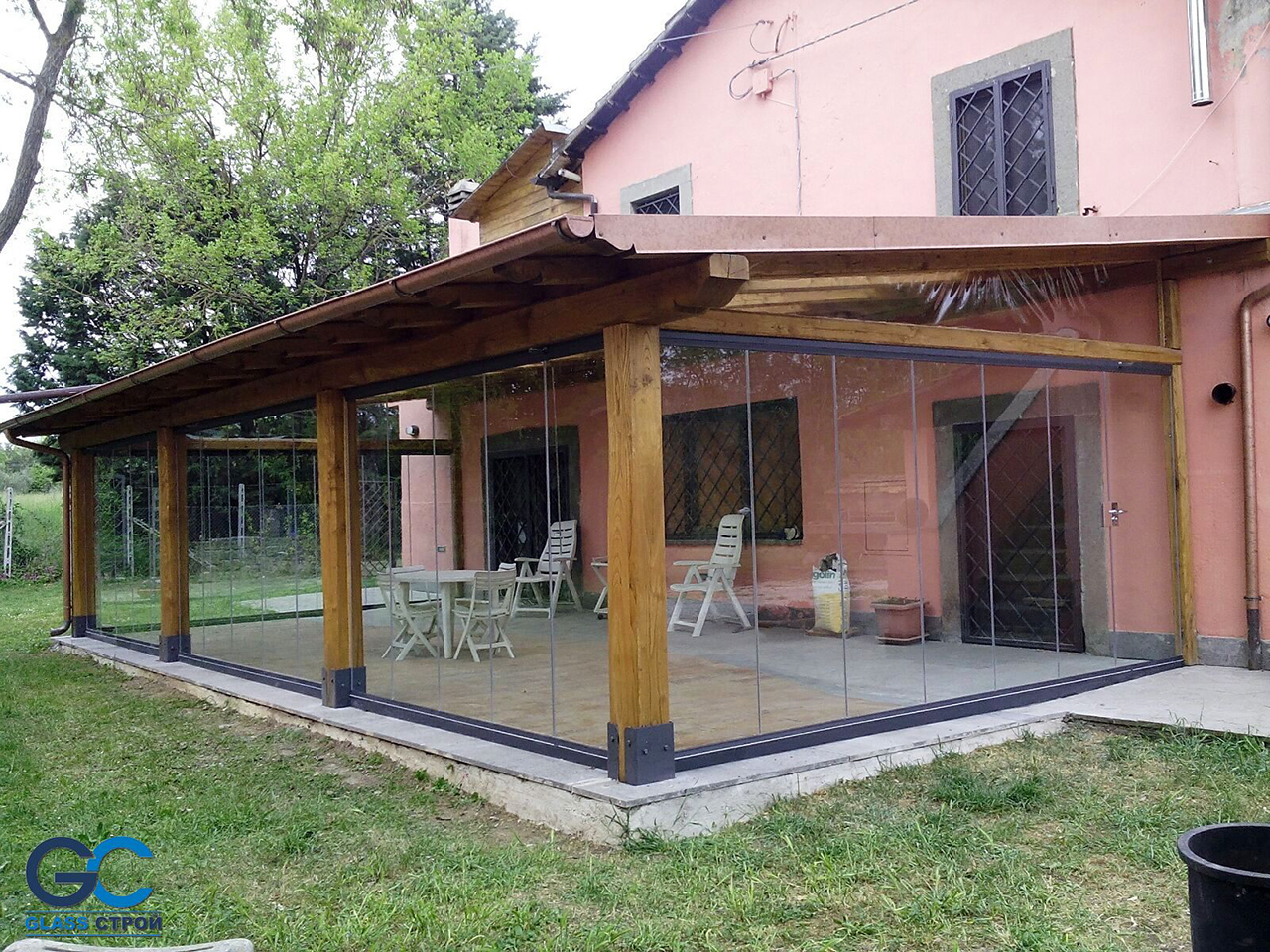

Для веранд и беседок

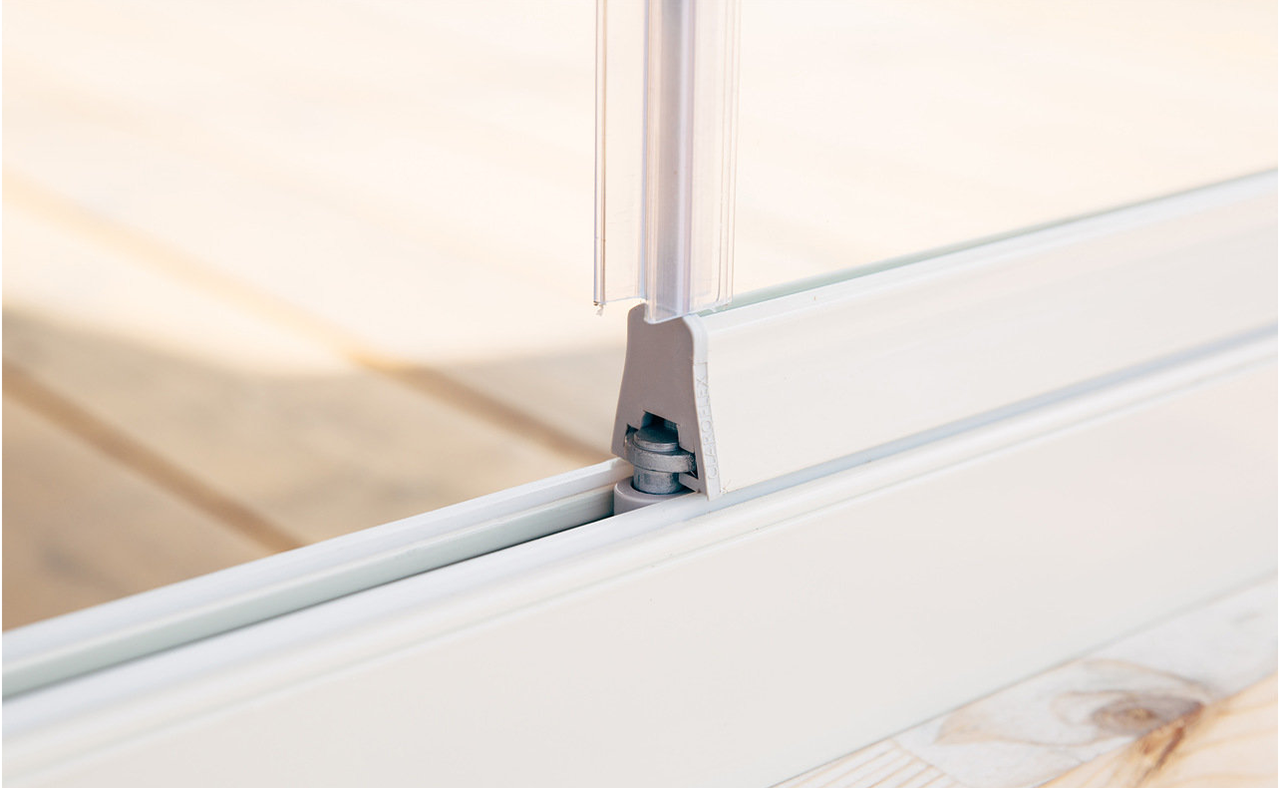

Скользящее покрытие
Для интеграции с цветом конструкции возможно выбрать цвет скользящего покрытия – прозрачный или черный.

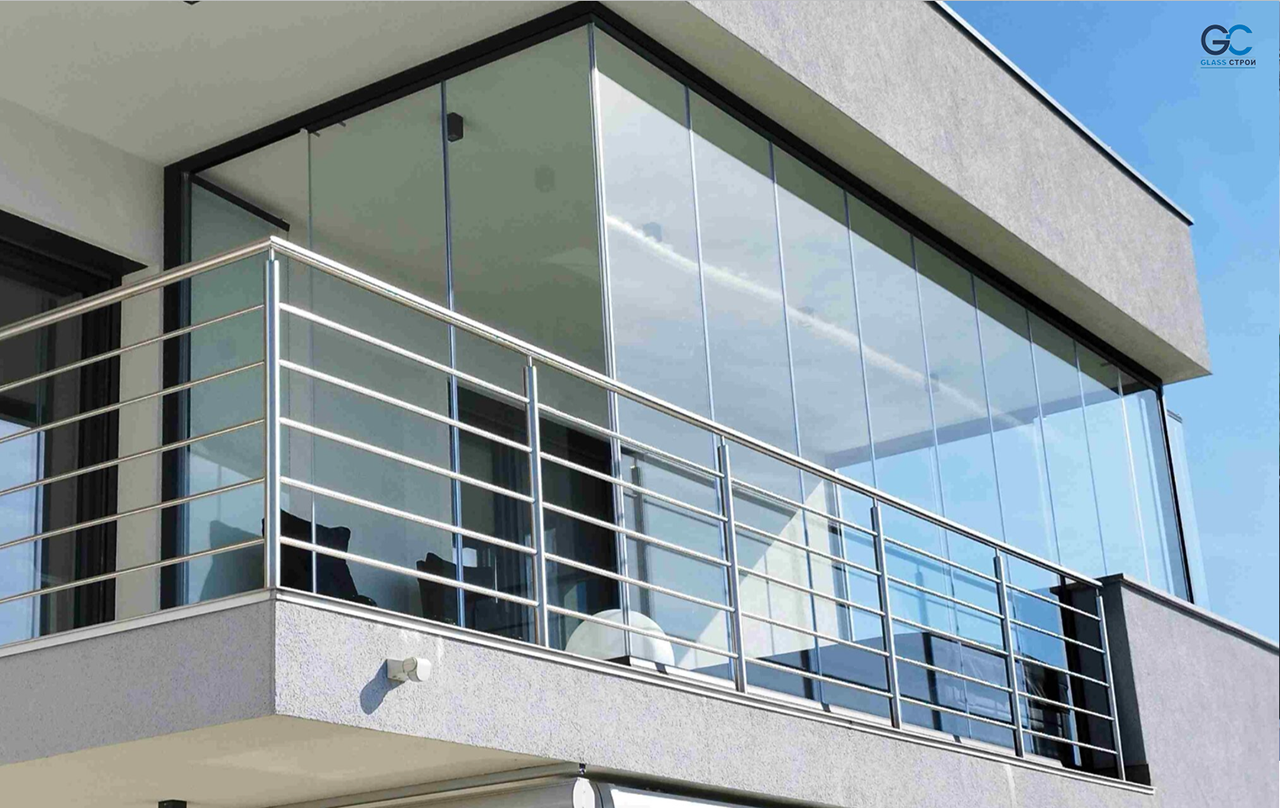

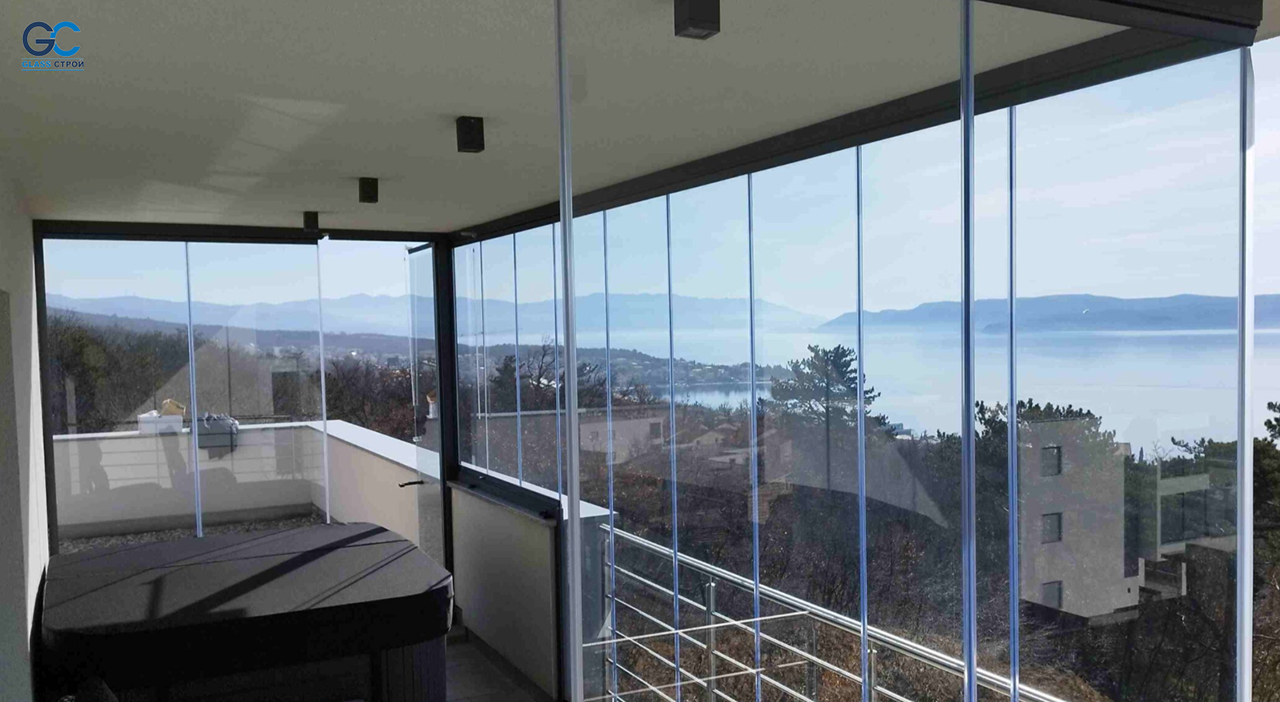

Для балконов и лоджий

GLD PORTAL PIVOT позволит вам наслаждаться красивым видом с лоджии или на балконе.
GLD PORTAL PIVOT предотвращает коррозию внутренних элементов балкона, так как не пропускает внутрь балкона осадки.

Использование системы GLD PORTAL PIVOT на крыльце позволяет расширить входную зону и защитить ее от снега, дождя, пыли и грязи. Остановить поток холодного воздуха, который до этого поступал при входе в помещение.

Для крыльца и входной группы

Производство и монтаж производятся в самые короткие сроки, под ключ, что существенно сокращает ваше время на облагораживание крыльца, поиск и покупку дополнительных стройматериалов.

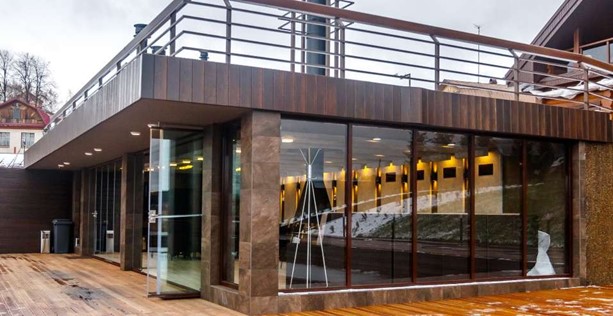

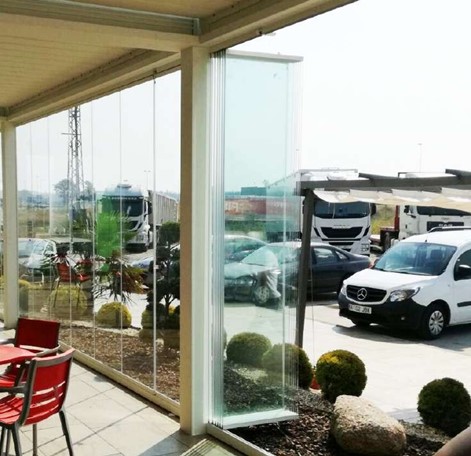

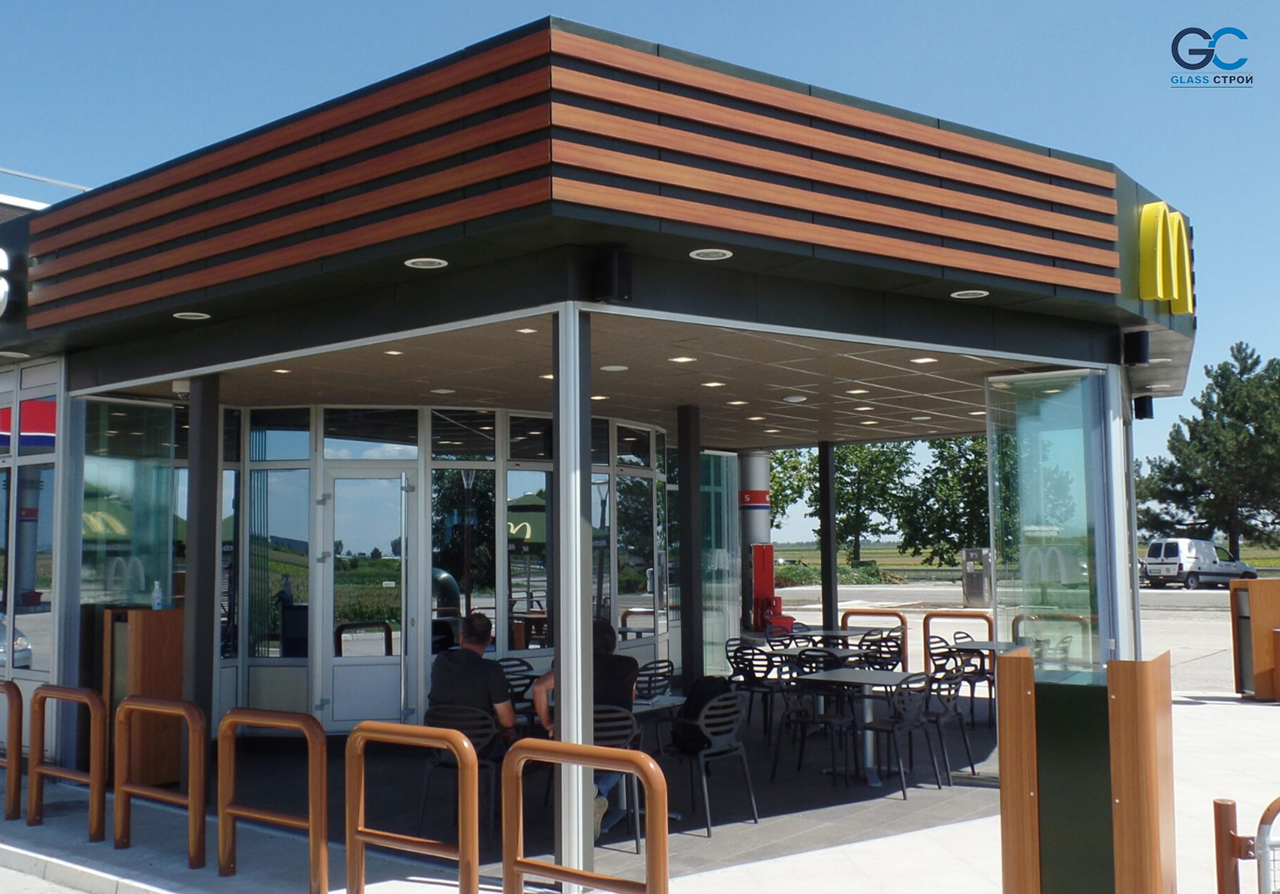

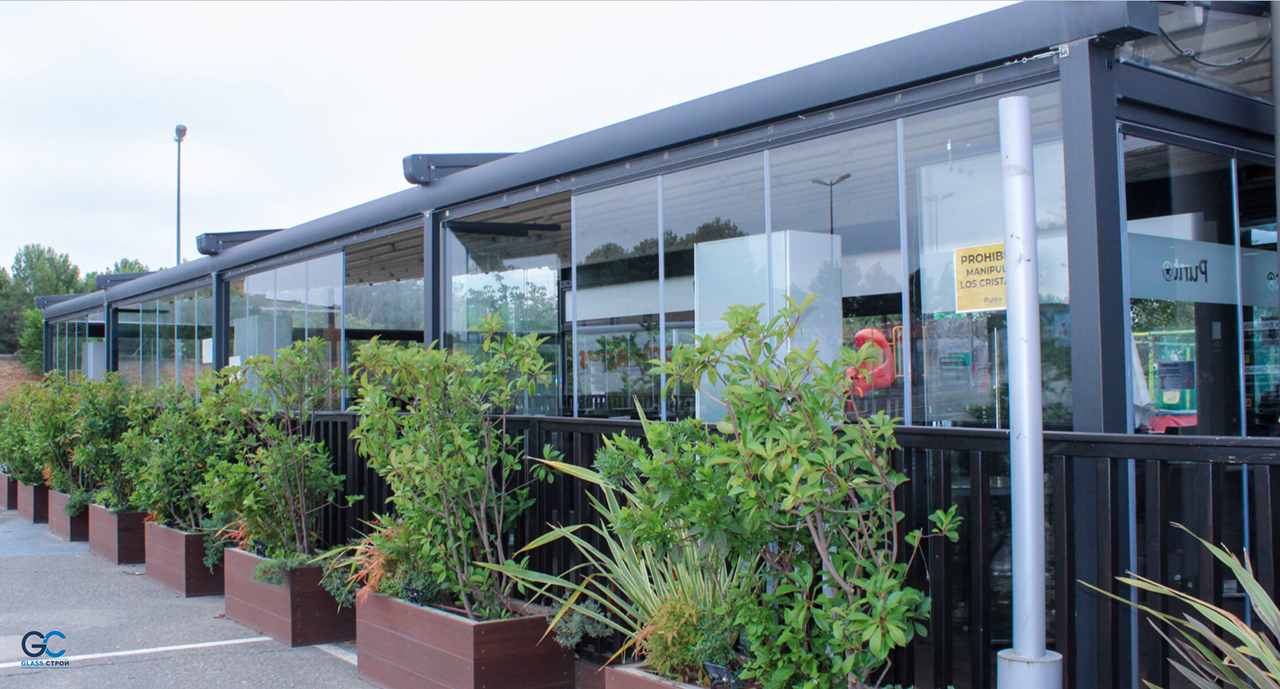

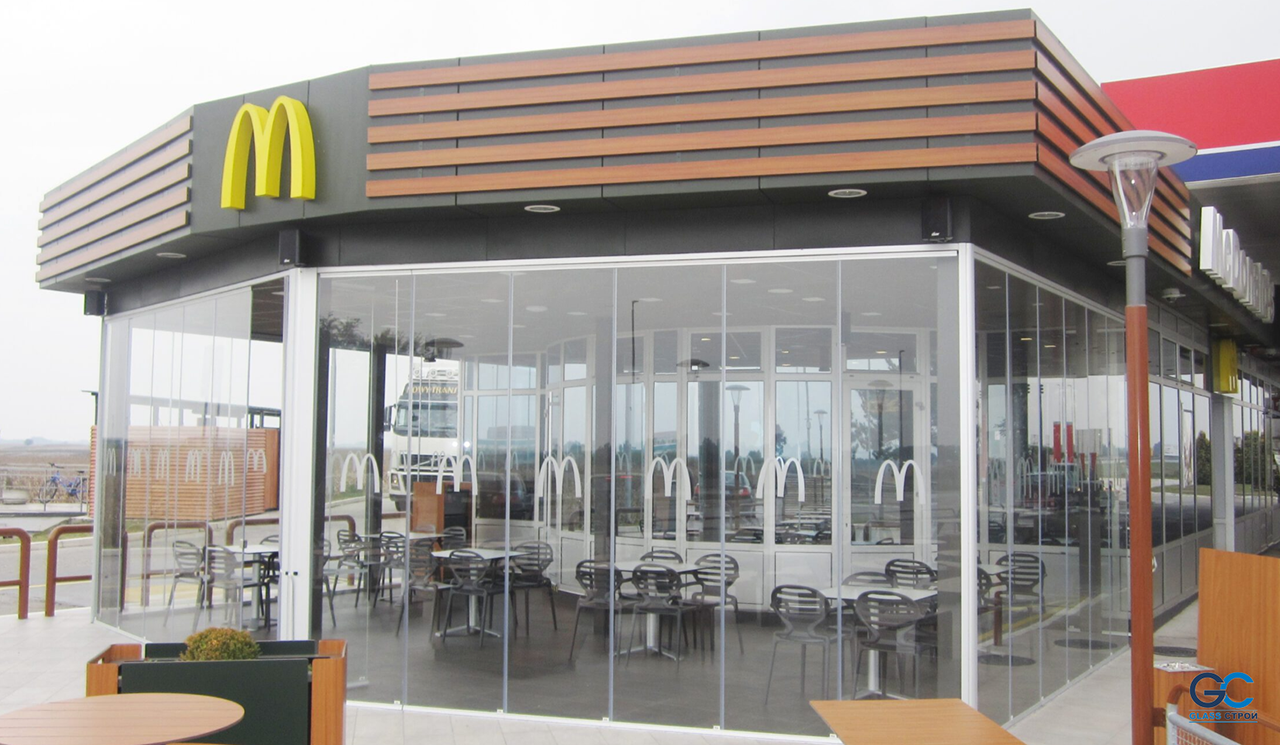

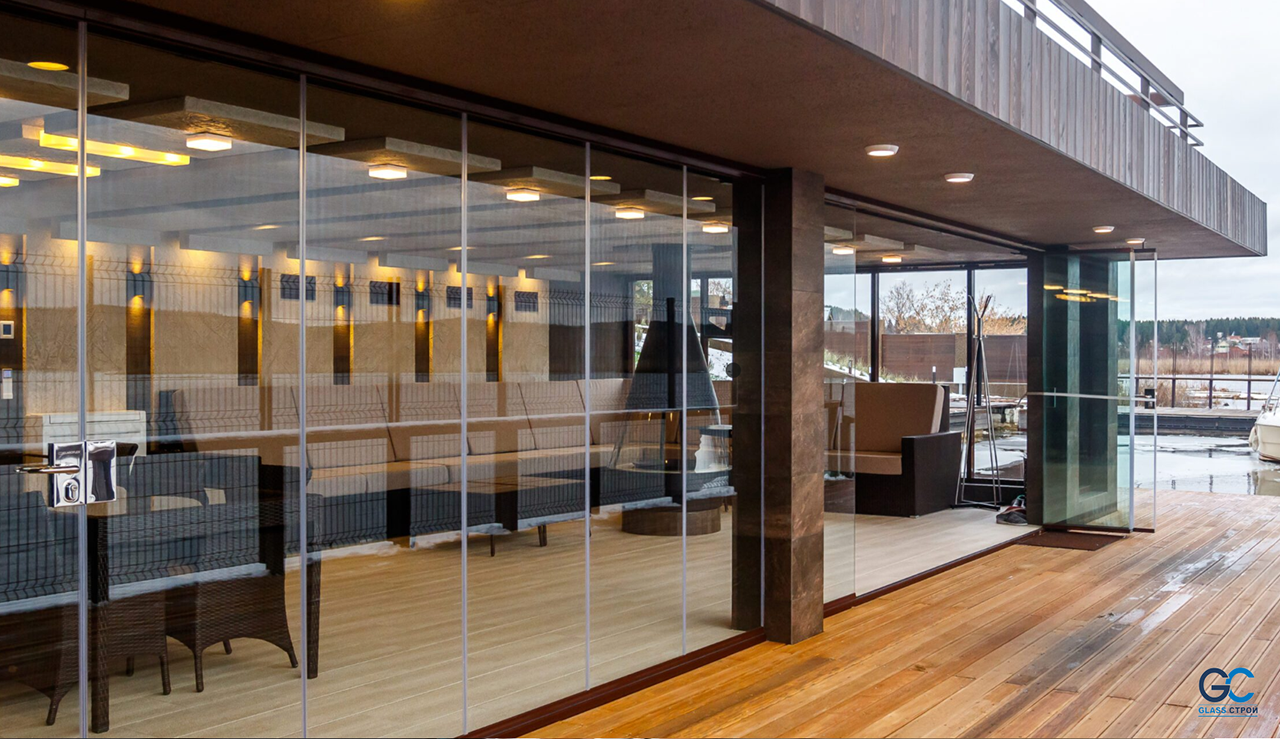

Для кафе и ресторанов

Система GLD PORTAL PIVOT создаёт дополнительное пространство и уютные, комфортные посадочные места для гостей вашего заведения.

Конфигурация проветривания и открытия позволяют создать оптимальные климатические условия для комфортного расположение посетителей в зале. Любая панель может быть выполнена дверью, что создаст дополнительный вход в заведение.

В летнее время возможно полностью открывать проём и превратить террасу в летнее кафе. Весь профиль системы имеет антикоррозийное покрытие.

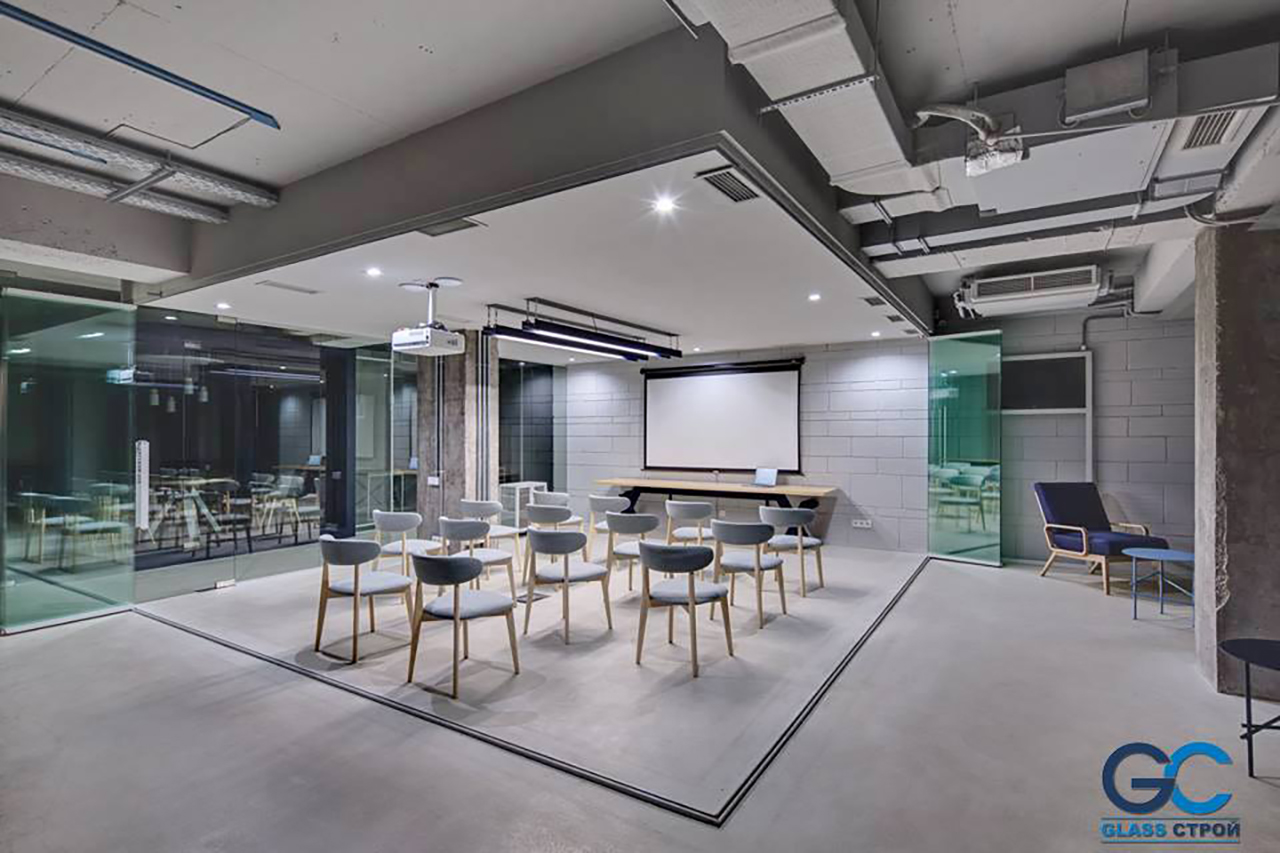

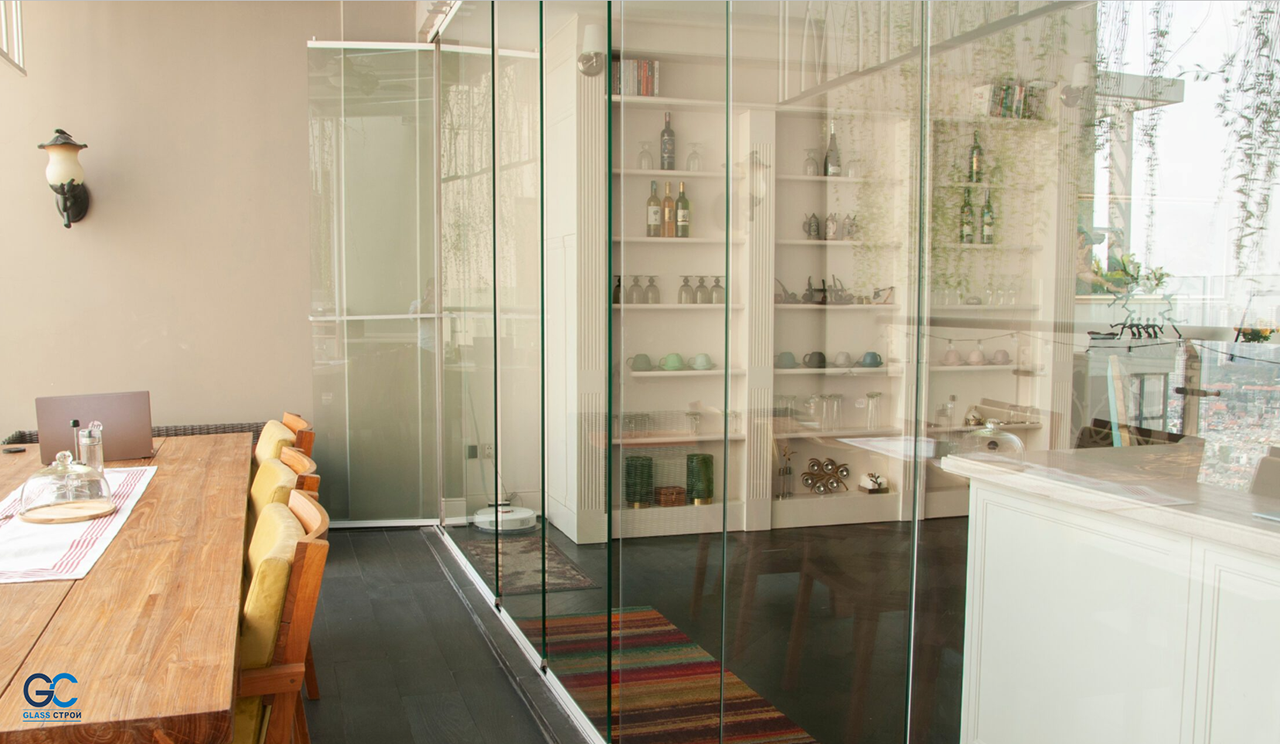

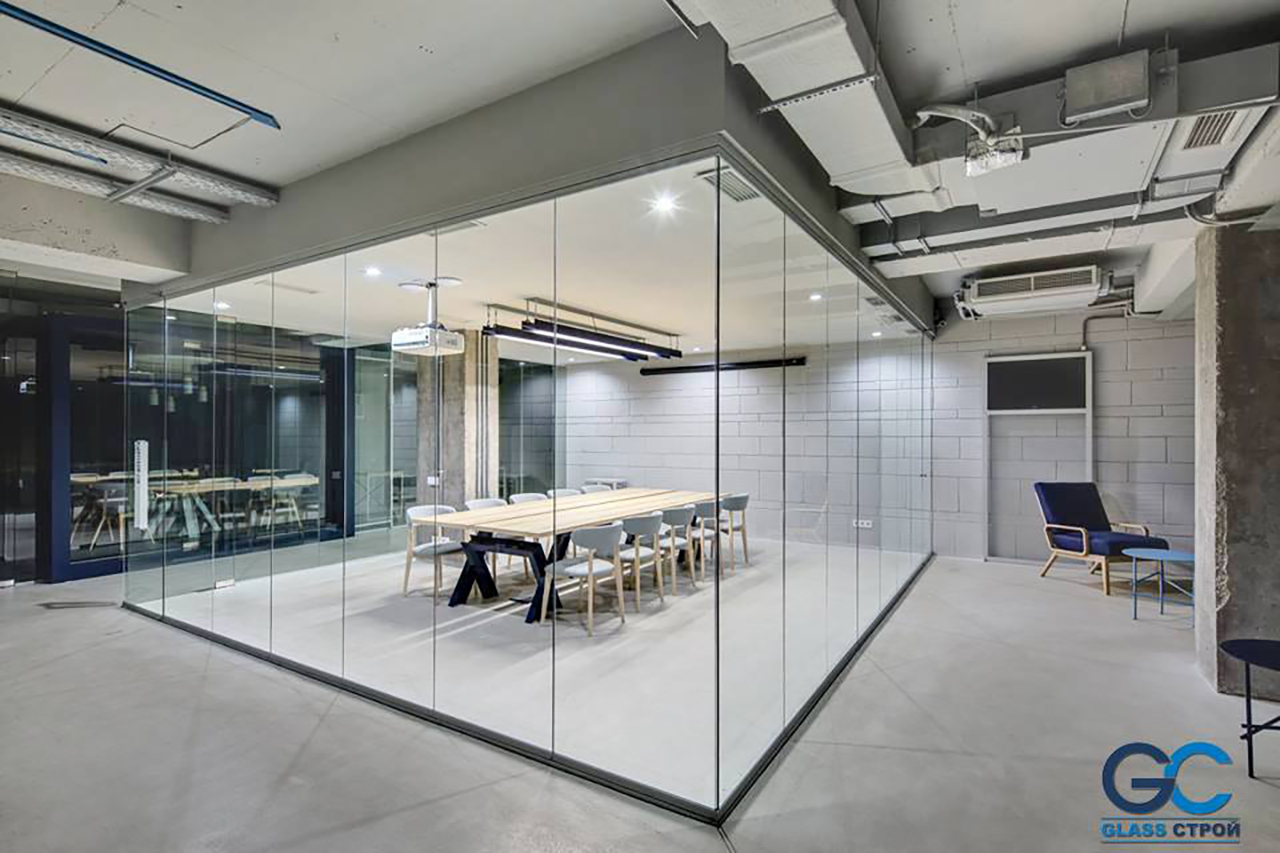

Для внутренних перегородок

Система с открытием наружу

Панели системы можно полностью открыть наружу, с установкой верхней и нижней защелок как внутри конструкции, так и снаружи для более удобного размещения мебели и других элементов декора в остекленном помещении.
