Цельностеклянные лестничные ограждения

Лестничные ограждения из цельного стекла: это прозрачные ограждающие конструкции, которые являются такими же безопасными и функциональными, как и лестничные ограждения из нержавеющей стали или дерева. Обладают такие ограждения повышенной светопроницаемостью, за счёт этого значительно расширяя и не утяжеляя пространство, в котором они установлены.

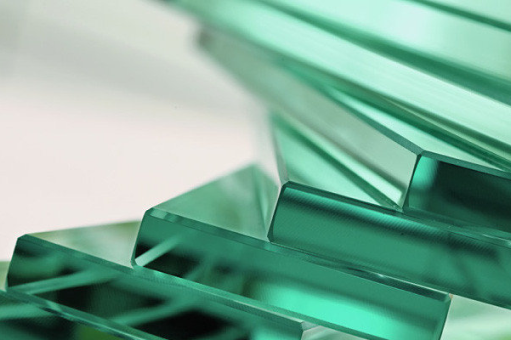

Основным материалом при изготовлении светопрозрачных ограждений является закалённое безопасное стекло или закалённый триплекс, которые являются несущей конструкцией и устанавливаются в проёмы с помощью различных вариантов фурнитуры из нержавеющей стали и алюминиевого профиля, о которых более детально будет описано ниже.

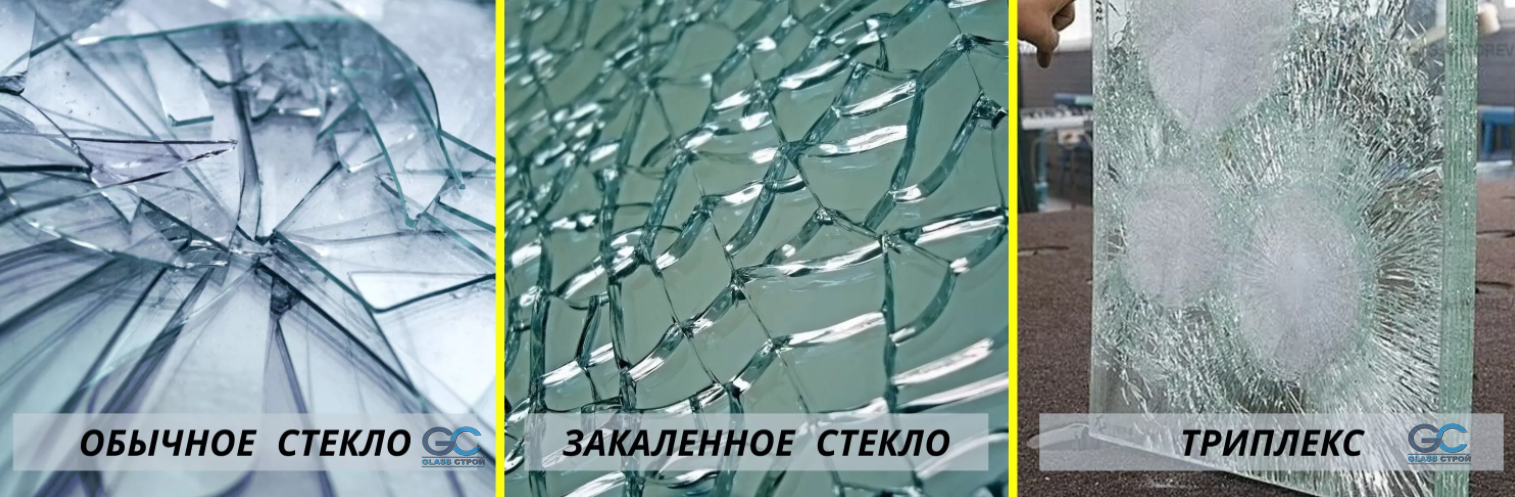

Закалённое стекло - при разрушении разбивается на небольшие кубические осколки, которые не наносят вред здоровью, в отличии от обычного незакалённого стекла.

Закалённое стекло отличается высокой стойкостью к ударным нагрузкам и способно выдерживать большое фронтальное давление. Оно в 5 раз прочнее обычного сырого стекла.

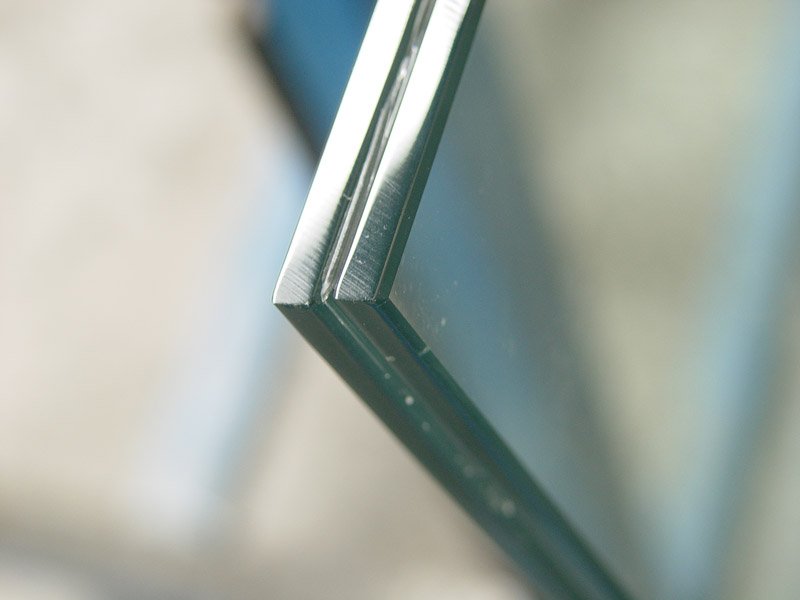

Закалённый триплекс – двухслойный тип безопасного стекла с полимерной прослойкой. Это максимально безопасное стекло- при критических нагрузках триплекс не рассыпается, он может потрескаться и прогнуться, но вся крошка останется на полимерной прослойке. Триплекс выполняется из двух закалённых стёкол.

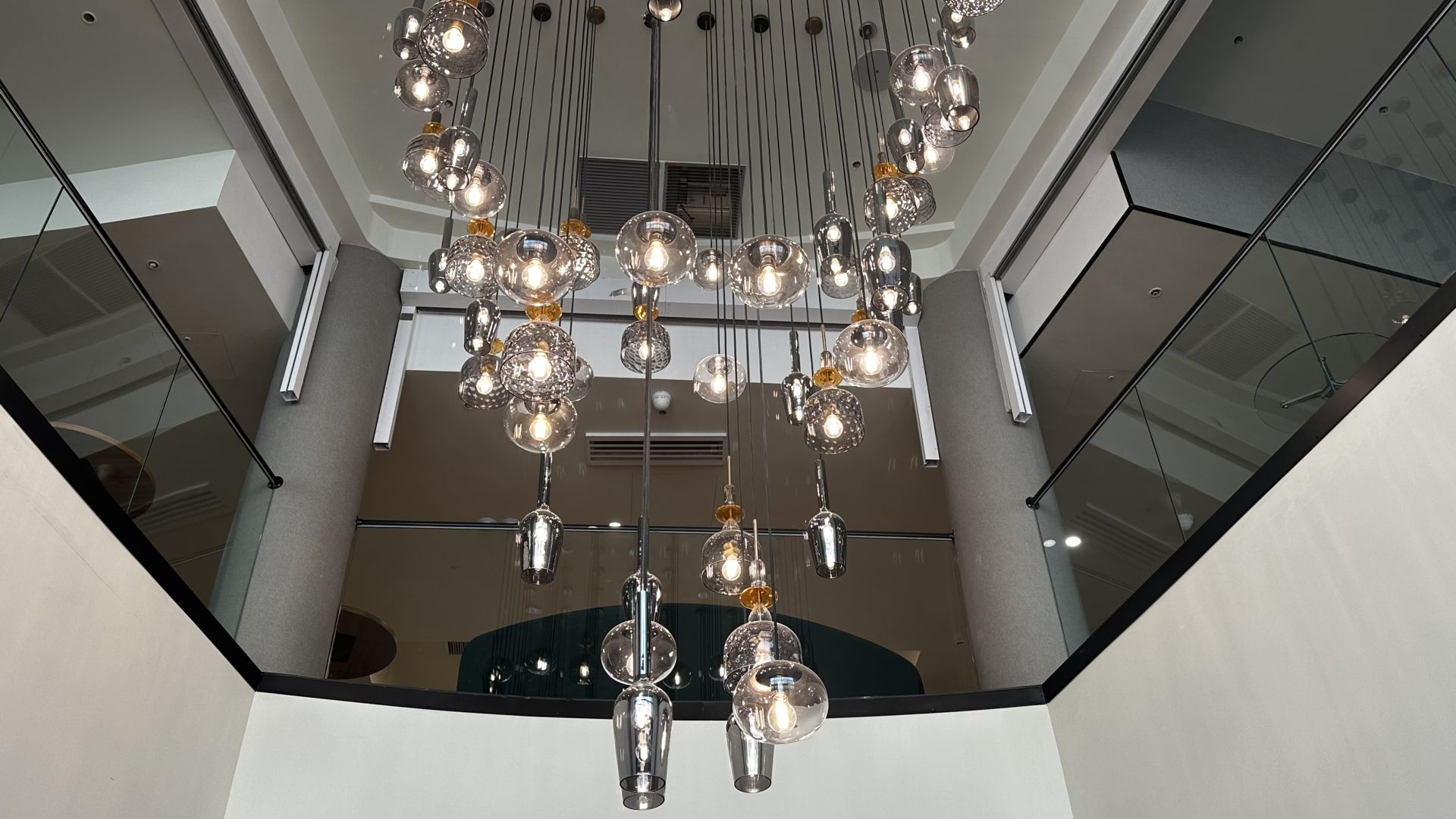

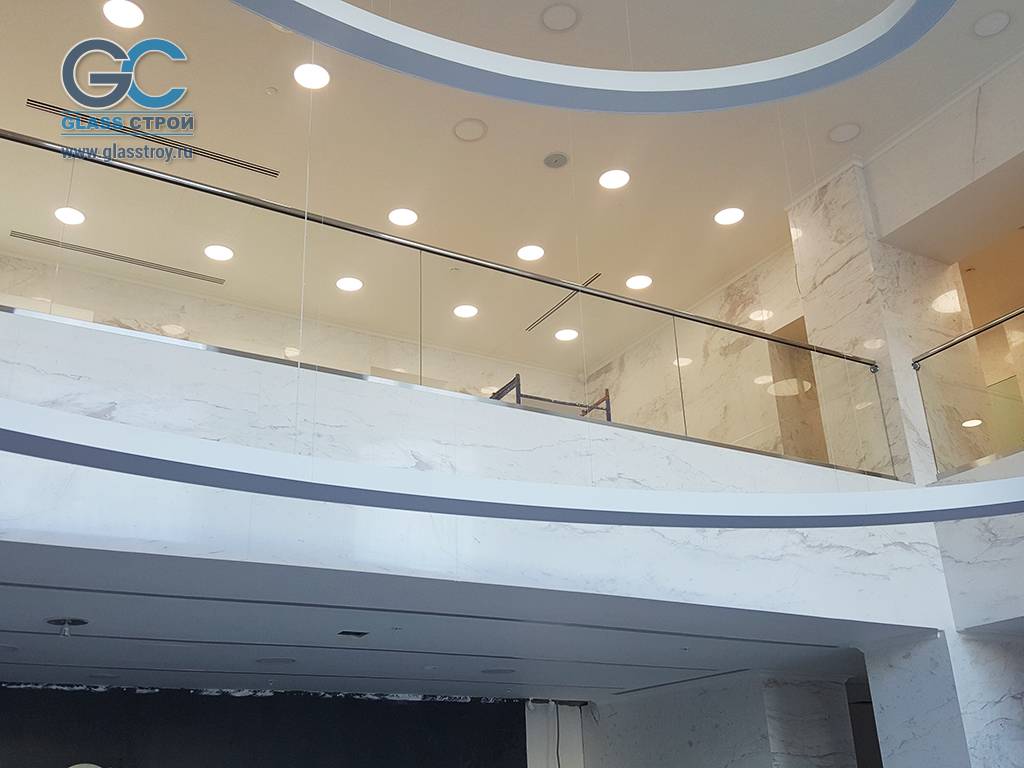

Ограждения в стиле Hi-Tech и Minimal одинаково хорошо подходят для лестниц, атриумов, балконов и прочих объектов различных назначений.

Наша компания уже более 20-ти лет занимается проектированием и изготовлением различных вариантов цельностеклянных ограждений и поможем вам выбрать оптимальный вариант для каждого отдельного случая.

Ключевые достоинства цельностеклянных ограждений

• Прекрасный, лёгкий внешний облик, прозрачность исполнения в сочетании с безопасностью эксплуатации и удобством использования;
• Стекло устанавливается только закалённое или закалённый и триплекс, которое сложно разбить или поцарапать;
• Стеклянные ограждения не подвержены температурным перепадам, даже при отрицательных температурах стекло не теряет своих свойств;
• Установка стеклянных ограждений производится как к торцу лестничного марша, так и непосредственно на ступень лестницы, в зависимости от выбранной фурнитуры;
• Сохраняют свой внешний вид и новизну десятилетиями;
• Экологически безопасны, они не выделяют вредных компонентов в воздушную среду, все комплектующие можно утилизировать после окончания использования по назначению;
• Стеклянные панели ограждений задерживают вредные УФ солнечные излучения;
• Можно использовать как прозрачное стекло, так и тонированное в массе в разные цвета, стёкла с зеркальным напылением и триплекс с тонирующей плёнкой различных цветов;
• Прочные и устойчивые, не расшатаются со временем, как деревянные конструкции;
• Легко очищаются обычными моющими средствами.

Какое стекло используется при изготовлении стеклянных ограждений

В соответствии со стандартами и установленными нормами, лестничные ограждения из цельного стекла могут быть выполнены высотой от 900мм до 1200мм из стекла (в зависимости от места установки и пожелания заказчика), если производится остекление трибун или кровли с парапетами из бетона или кирпича, высота такого ограждения может быть 600мм, толщиной от закалённого стекла 10мм до закалённого триплекса, толщиной 10+10мм.

Цвет стекла, которое можно использовать при проектировании и установки цельностеклянных лестничных ограждений

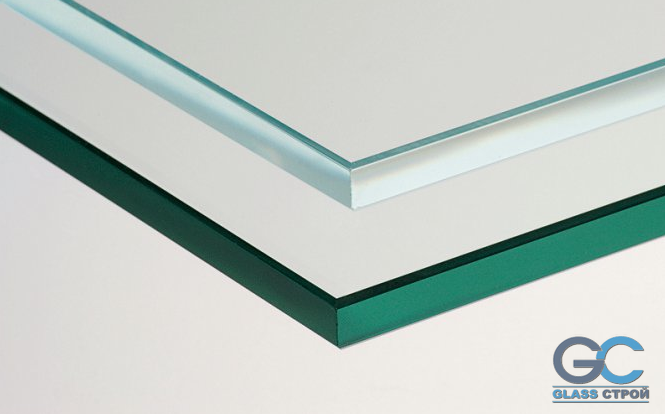

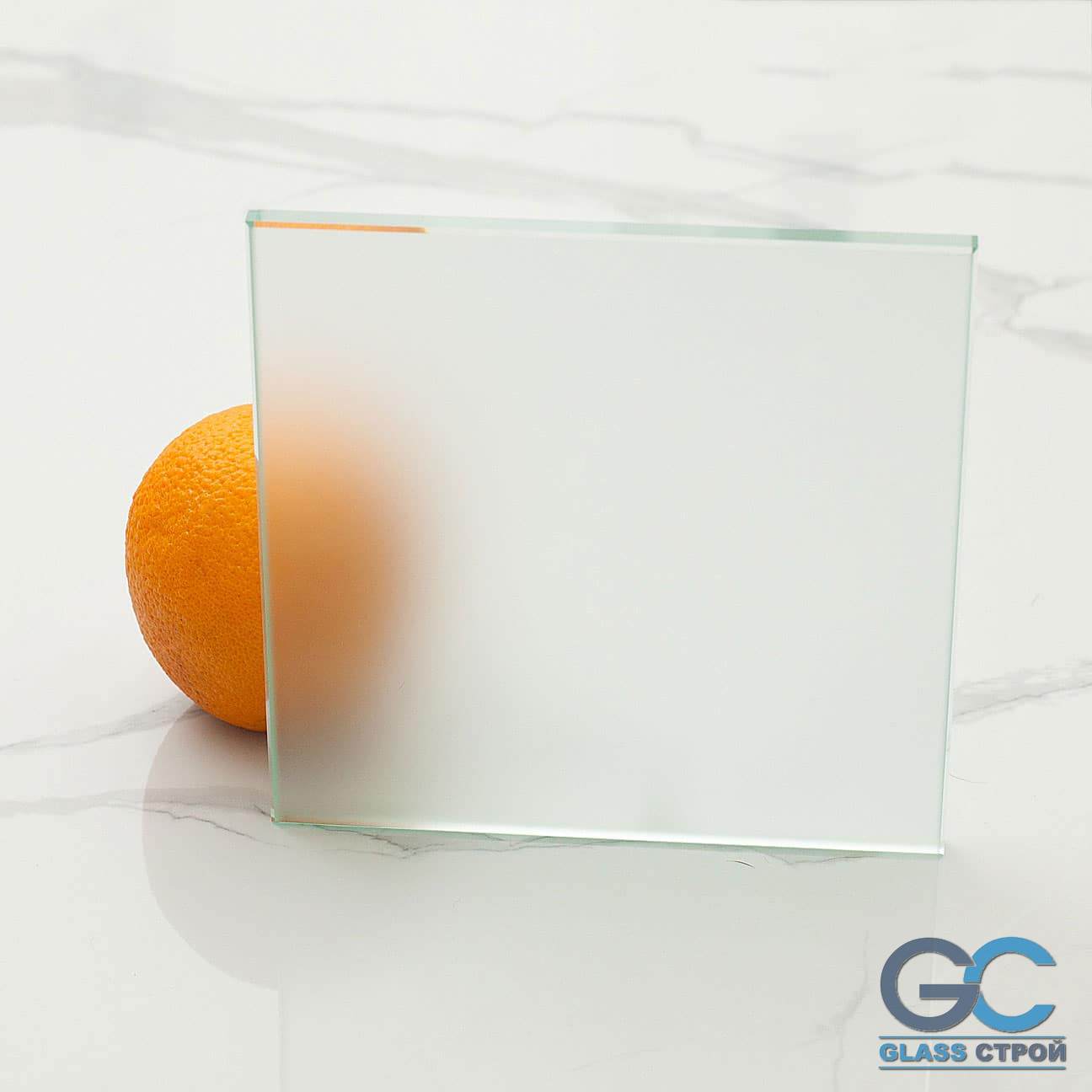

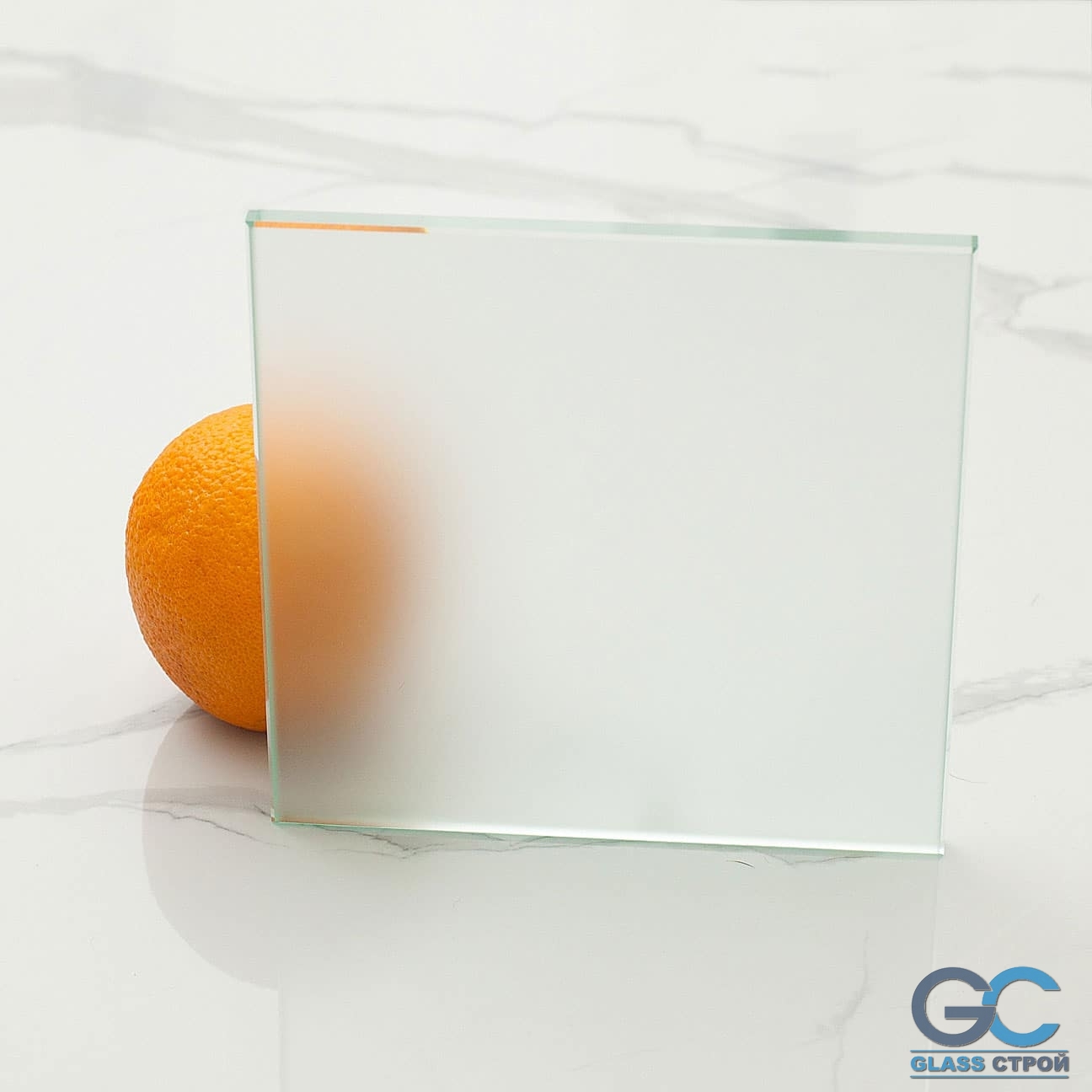

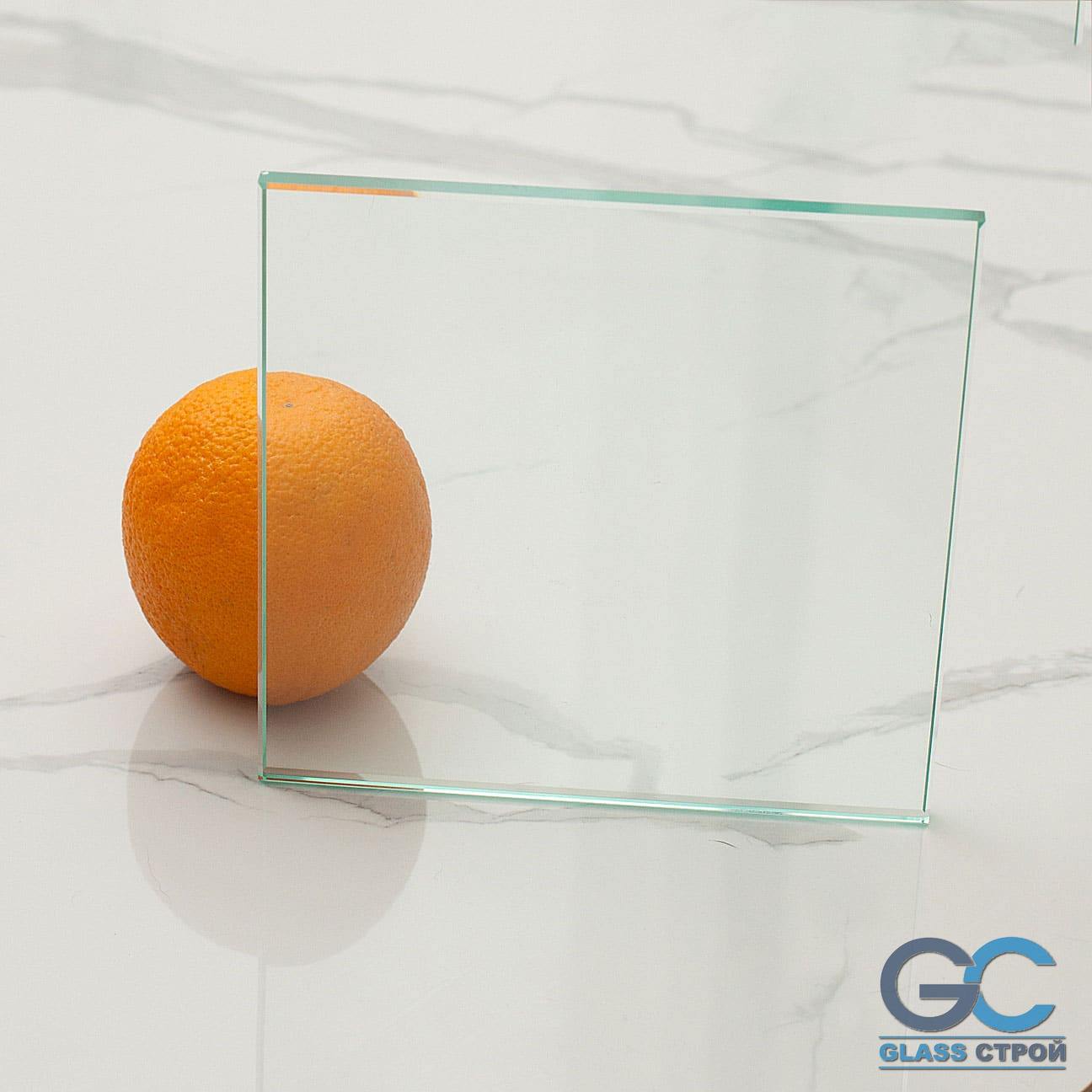

• Прозрачное архитектурное марки М1(зелёная кромка) Прозрачное или Сатинированное

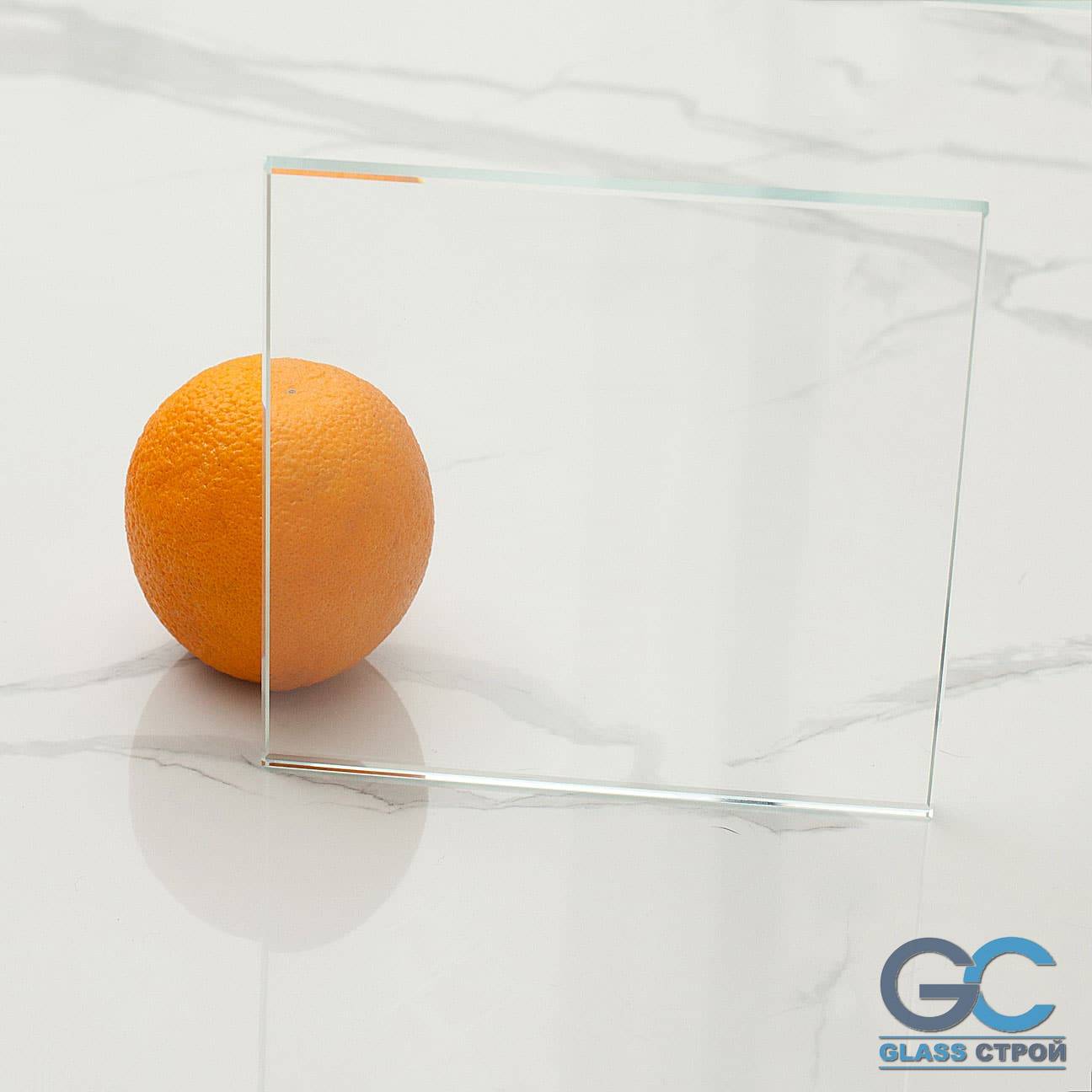

• Прозрачное осветлённое CrystalVision (светлая кромка) Прозрачное или Сатинированное

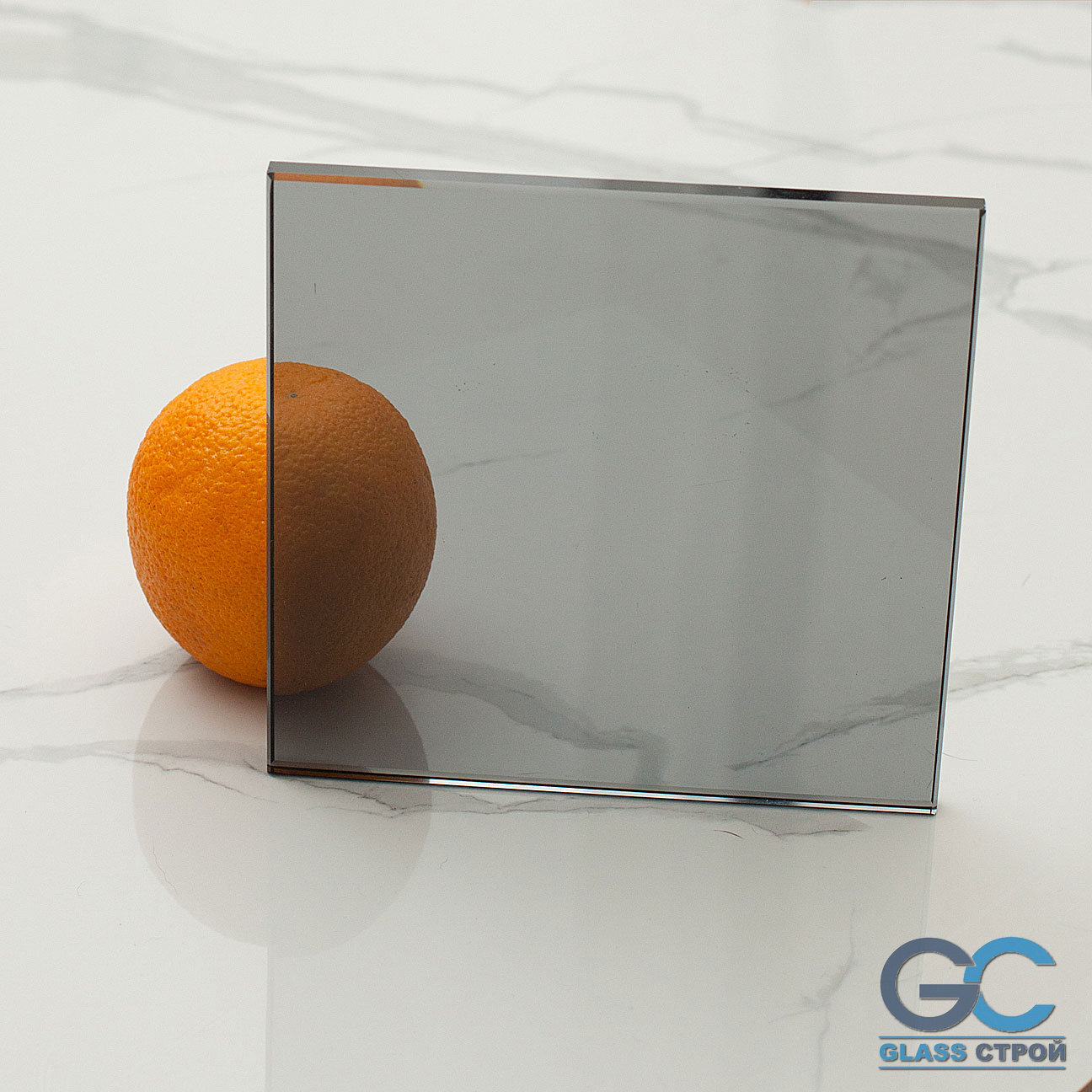

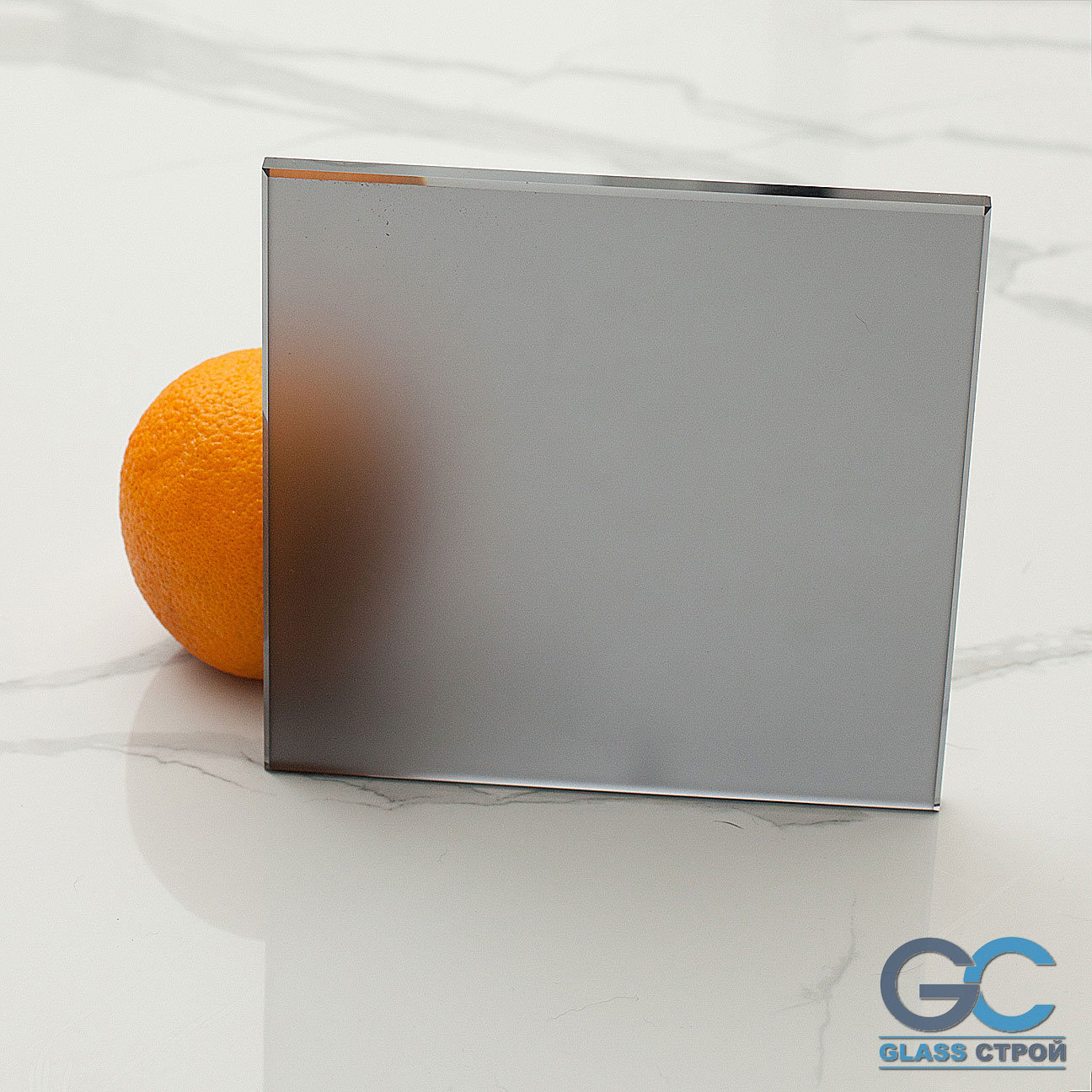

• Тонированное в массе Grey (серое) Прозрачное или Сатинированное

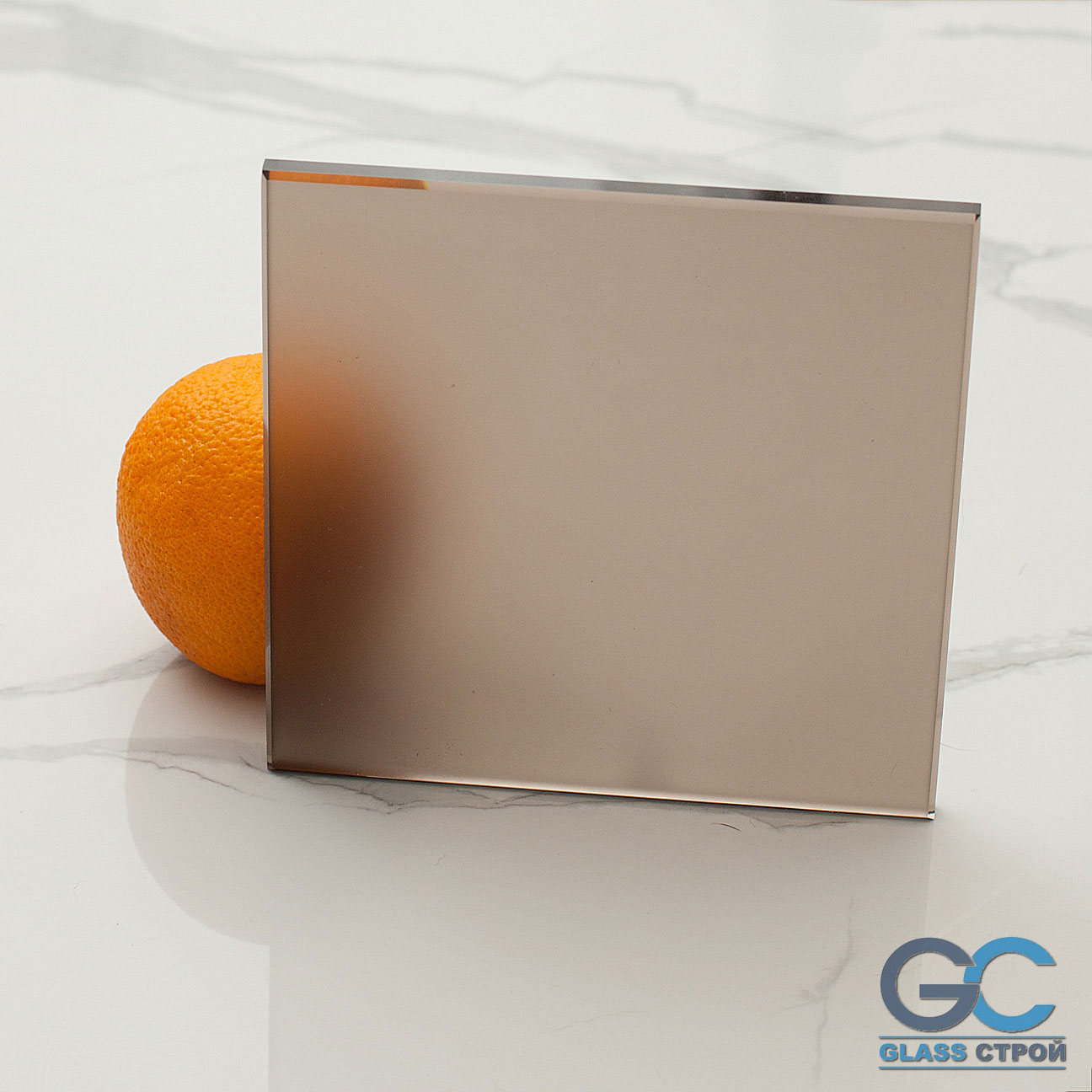

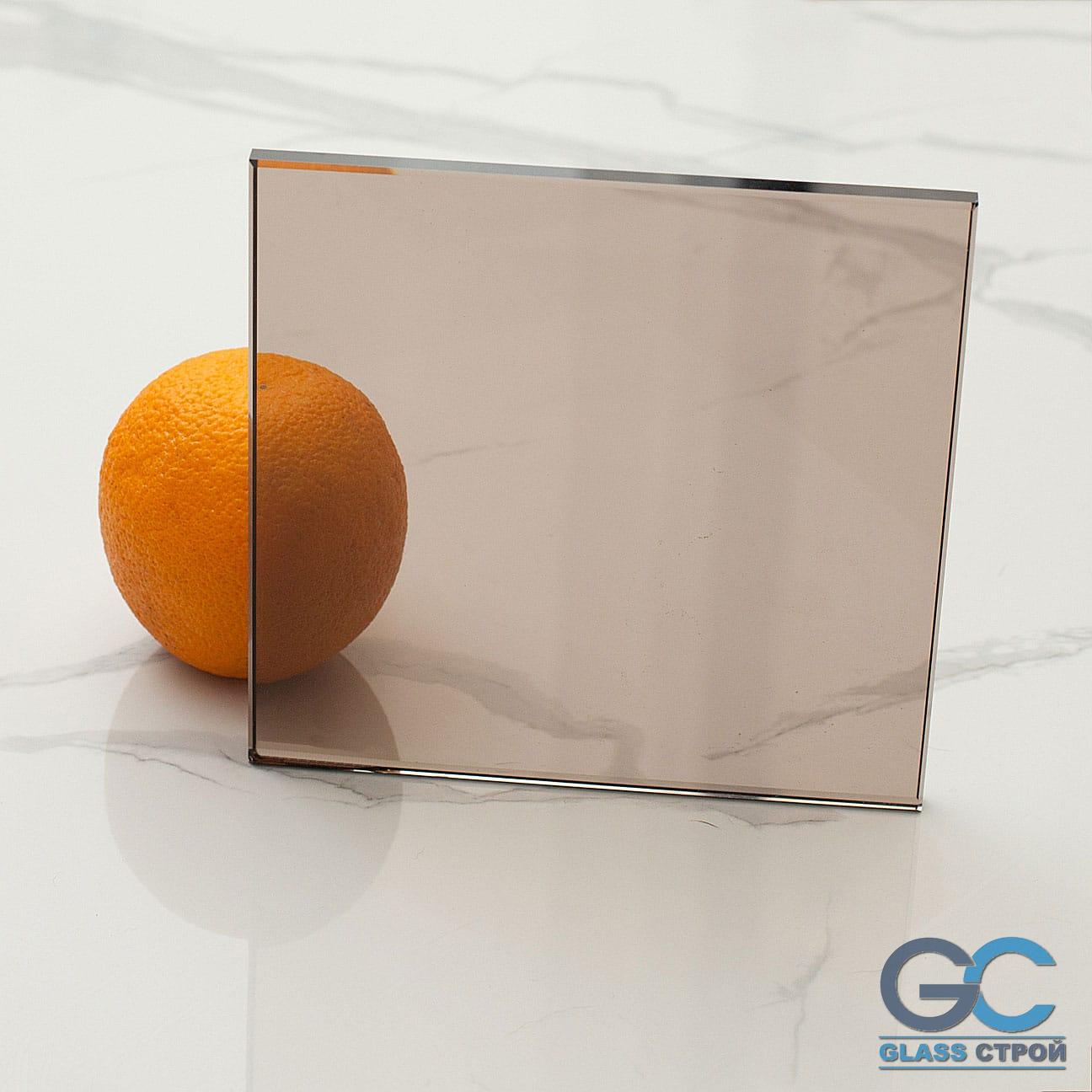

• Тонированное в массе Bronze (бронзовое) Прозрачное или Сатинированное

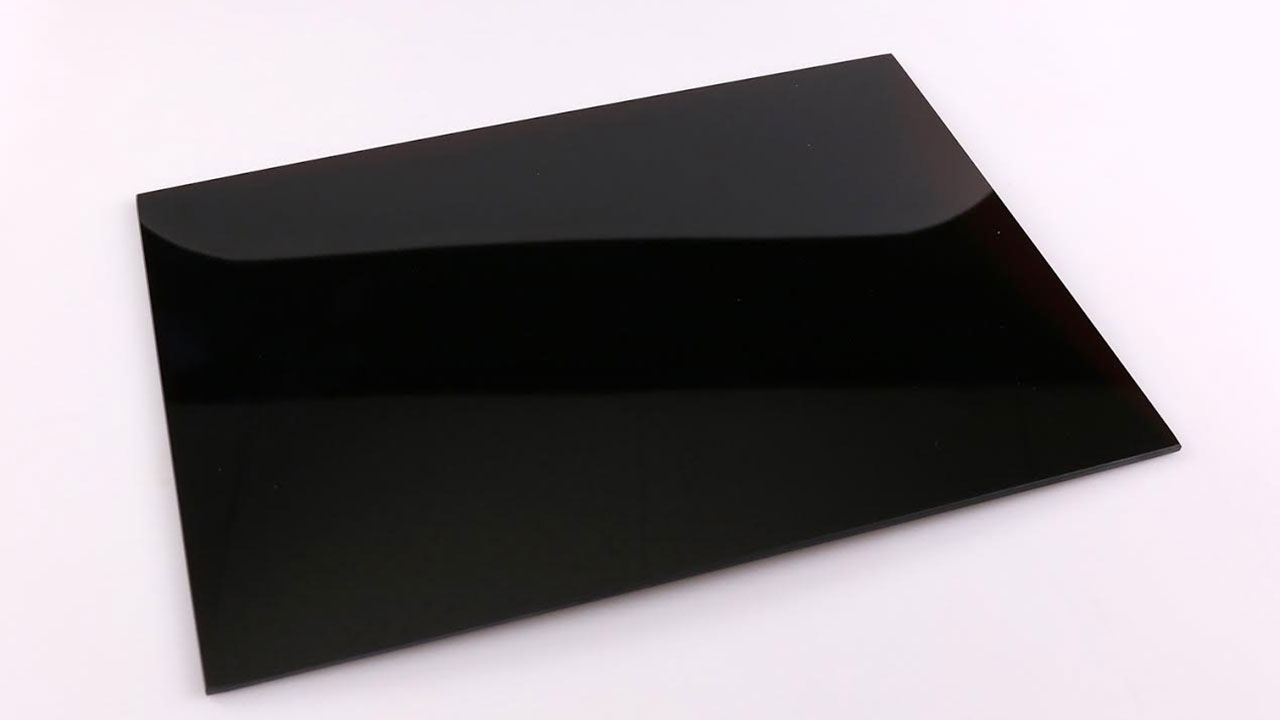

• Тонированное в массе Dark Grey (тёмно-серое) Прозрачное или Сатинированное

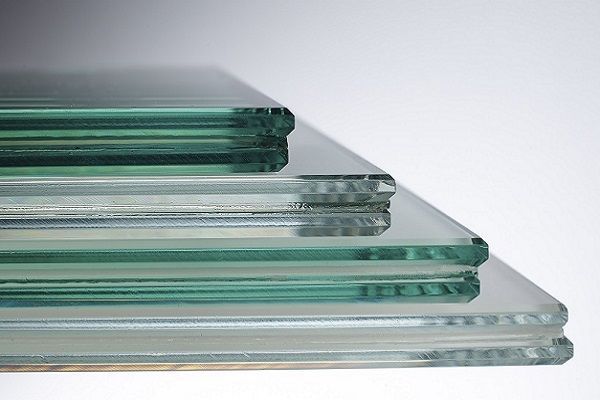

Толщины стекла, которые можно использовать при проектировании и установке цельностеклянных лестничных ограждений

• Закалённое стекло с еврокромкой, толщиной 8 мм, если оно устанавливается в зажимы между вертикальными стойками из нержавеющей стали;

• Закалённое стекло с еврокромкой, толщиной 10 мм, 12мм (стандартный вариант исполнения цельностеклянных ограждений);

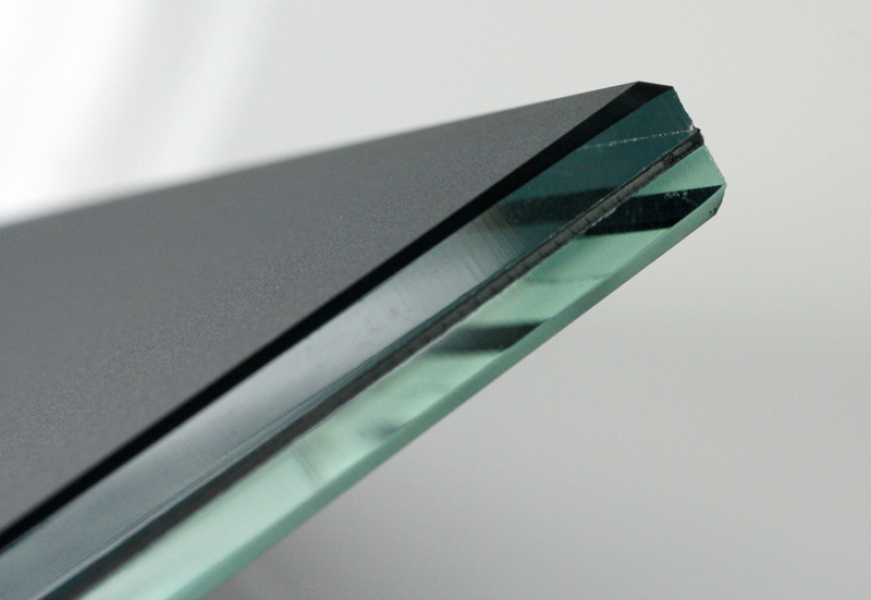

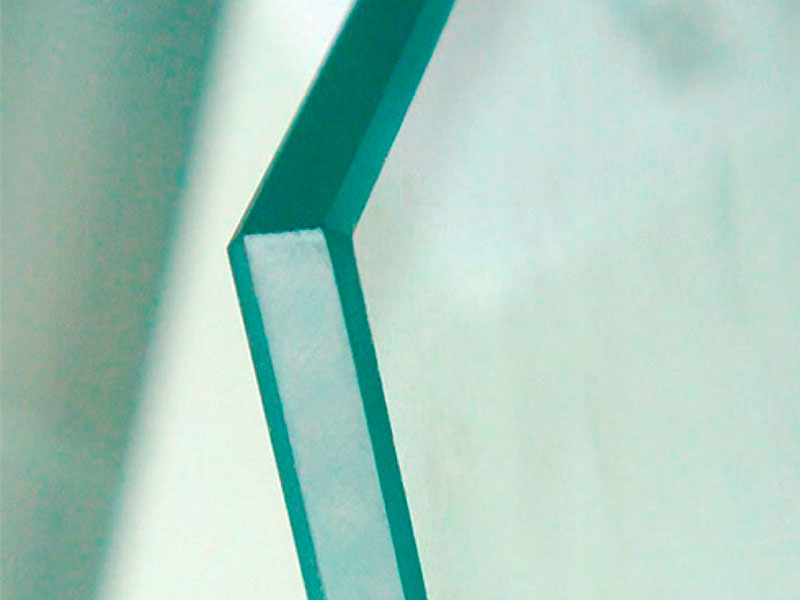

• Закалённый триплекс с еврокромкой либо с обычной кромкой, либо с кромкой, выполненной «В пакете», толщинами 5+5мм, 6+6мм, 8+8мм, 10+10мм. При этом, стёкла втриплексе могут быть разного цвета, например, одно прозрачное, а второе тонированное в массе.

Варианты крепления в проёме цельностеклянных ограждений

Мы используем несколько вариантов крепления цельностеклянных лестничных ограждений, ограждений атриумов, балконов и террас. Все варианты крепления являются одинаково безопасными и отличаются друг о друга только фурнитурой и типом крепления к поверхности проёмов. Мы используем только проверенную и качественную фурнитуру, которая имеет сертификаты соответствия и протоколы испытаний.

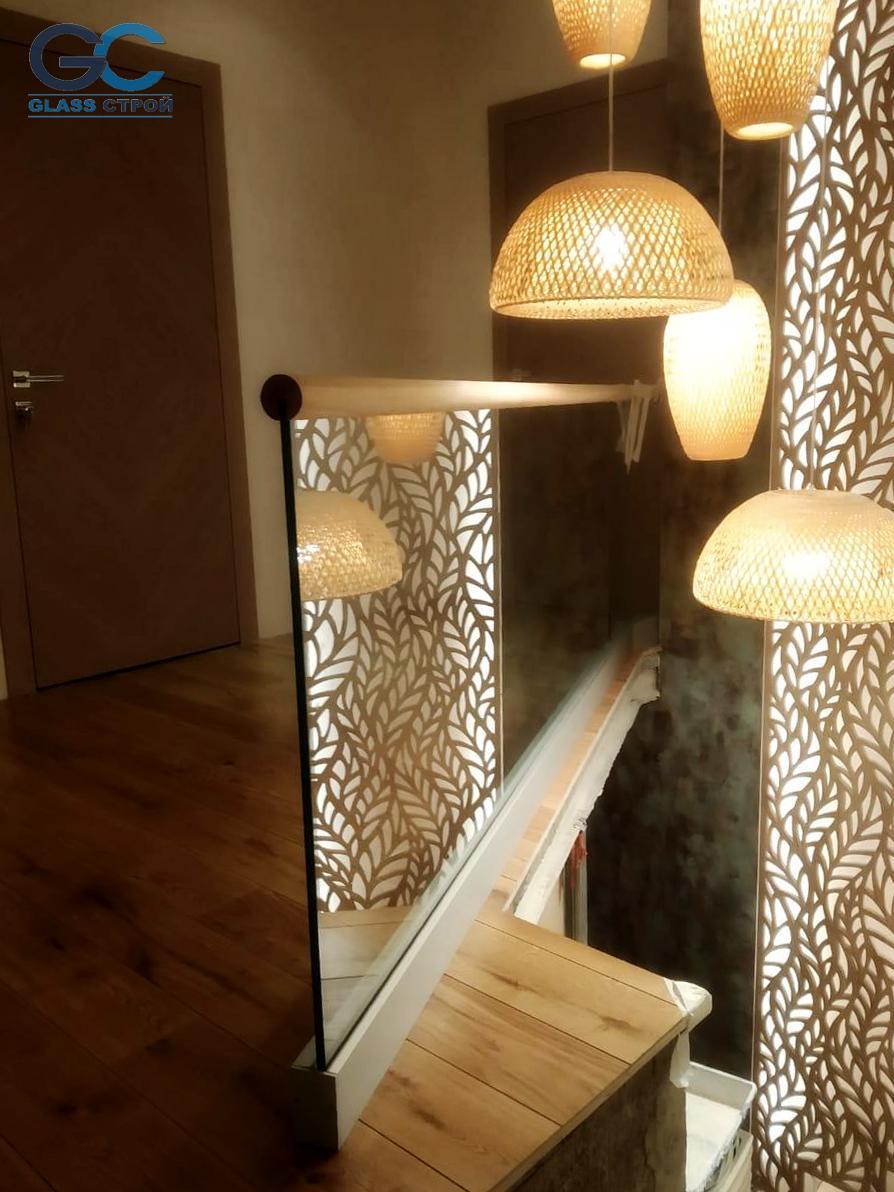

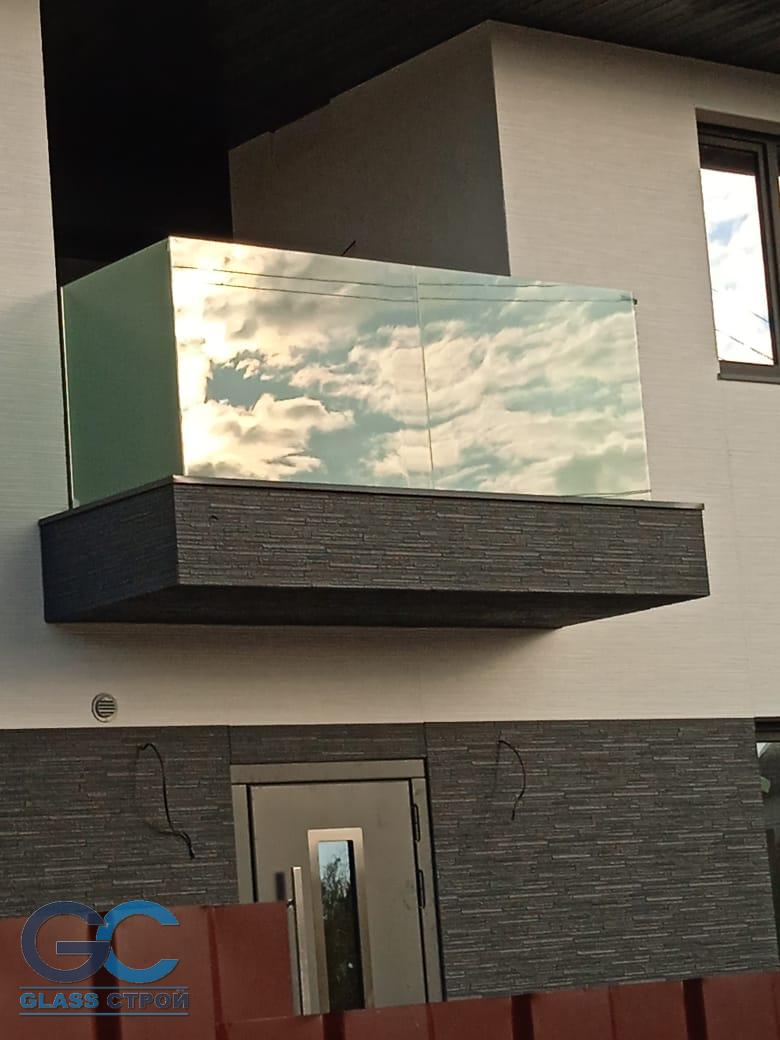

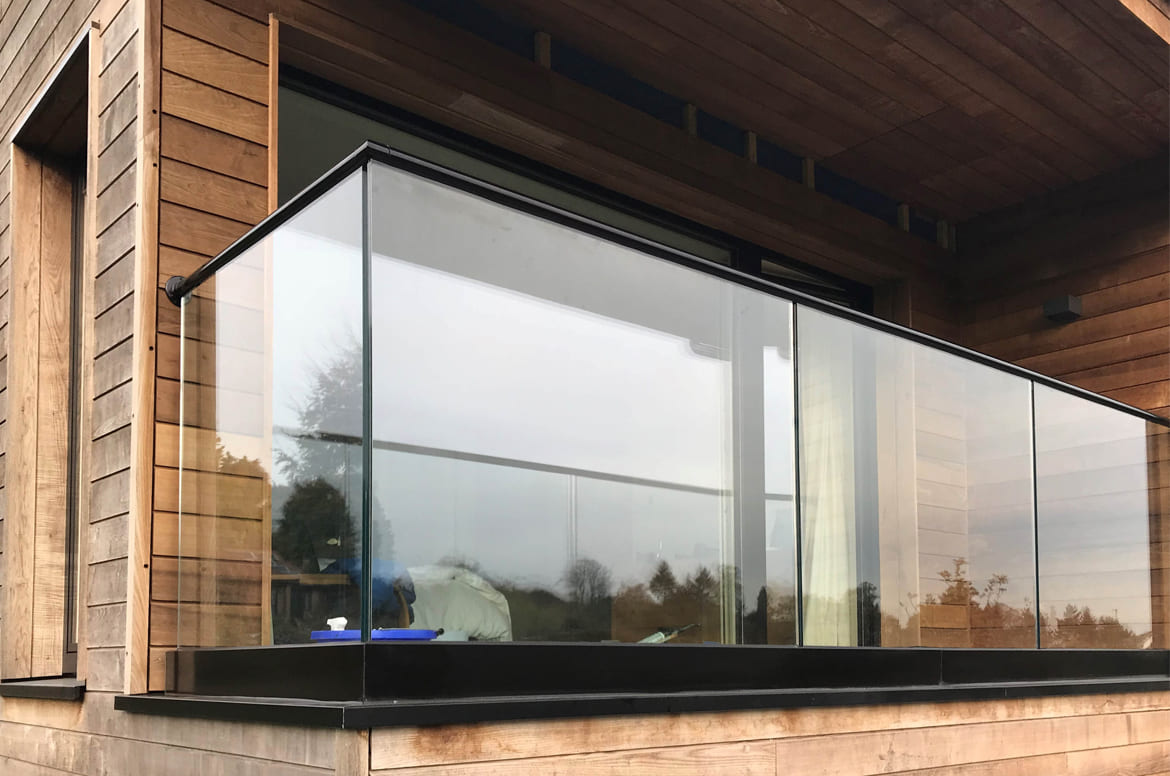

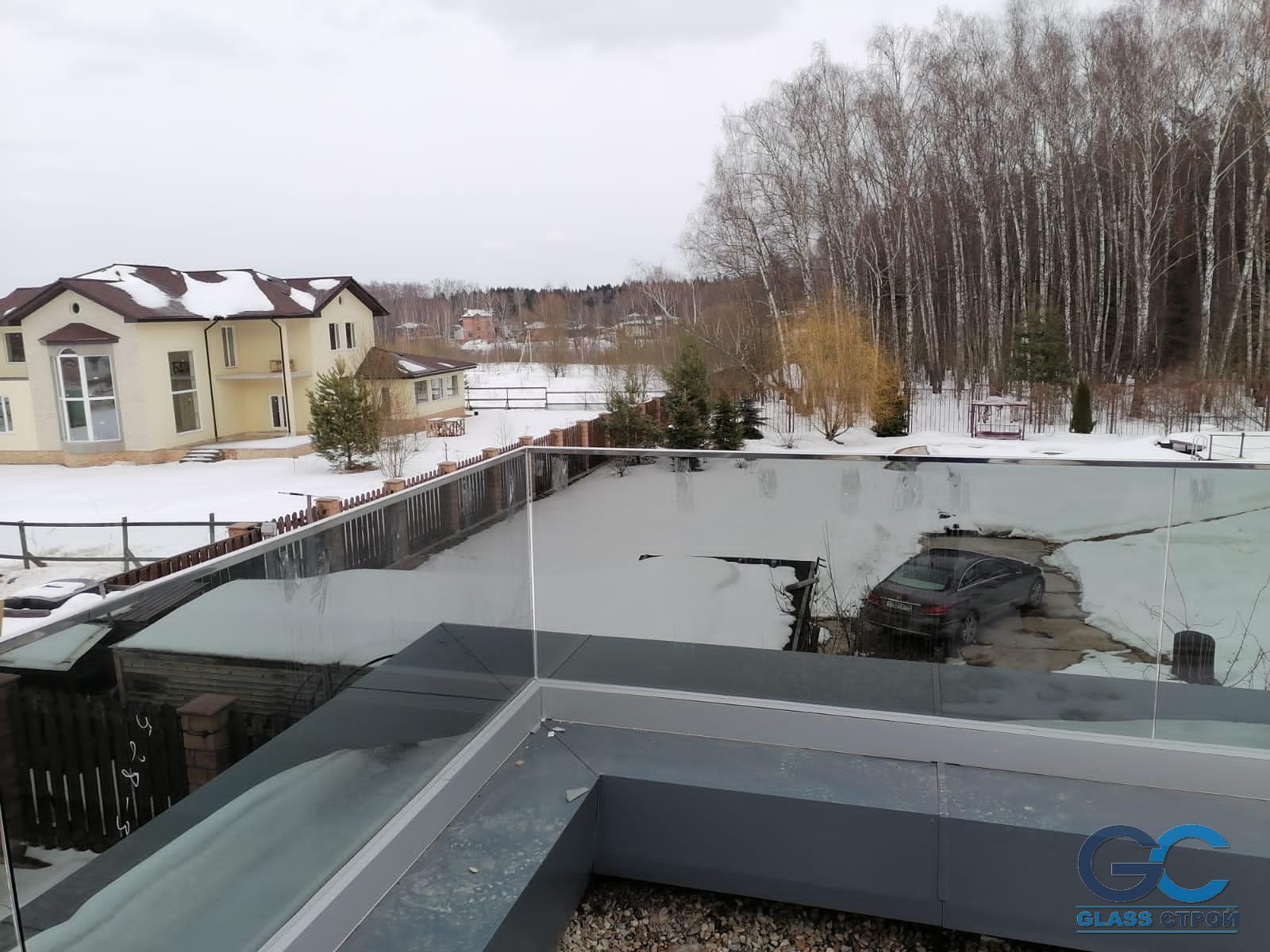

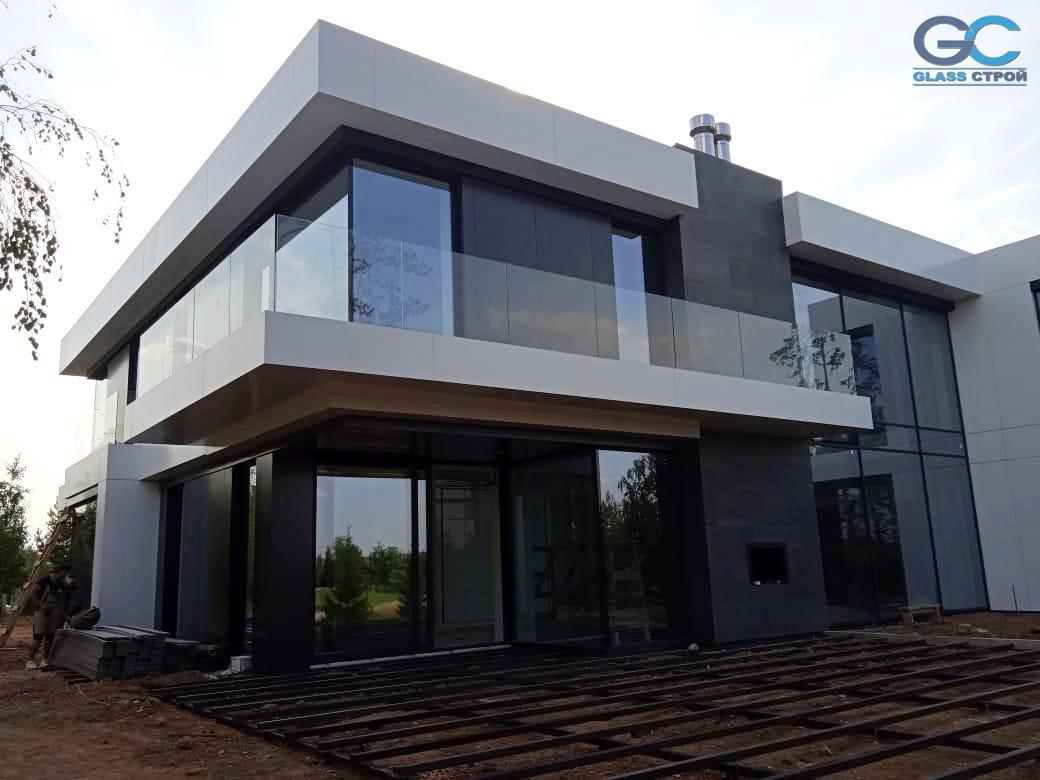

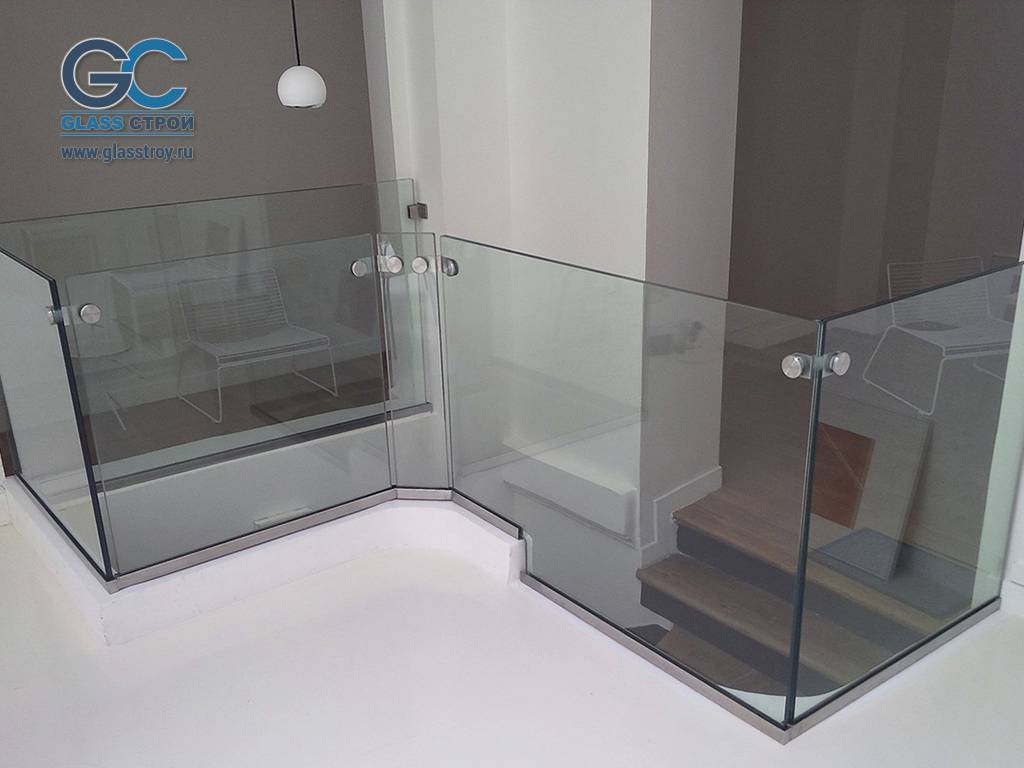

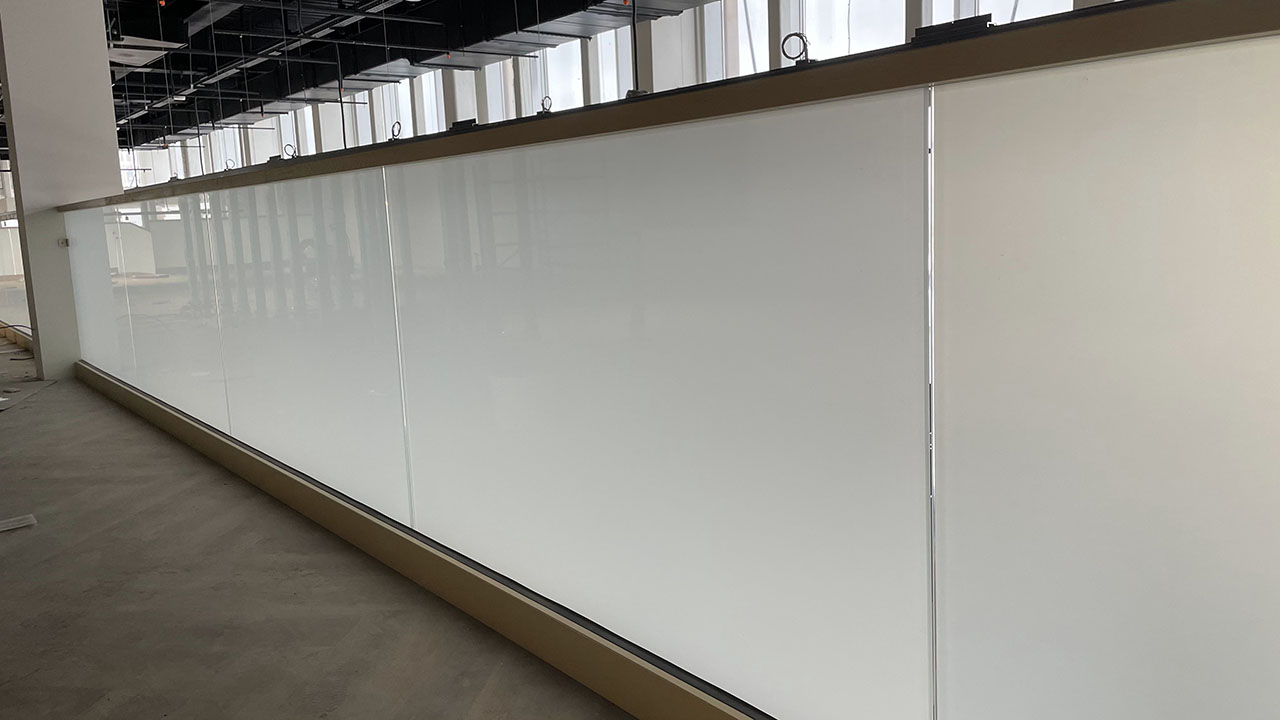

Установка цельностеклянных ограждений на зажимном профиле

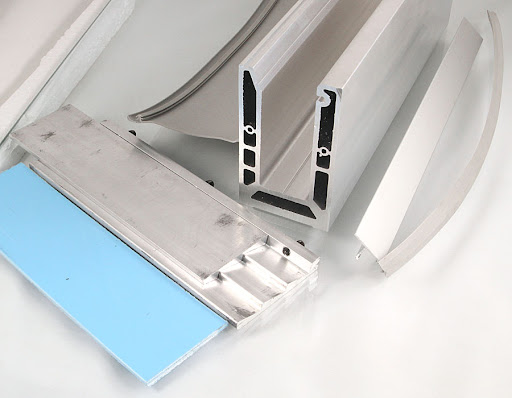

Основой для закрепления стекла лестничного ограждения на зажимном профиле является алюминиевый нижний профиль габаритами 102мм х 60мм или 80мм х 60мм (габариты выбирают исходя из функции и несущей способности профиля для каждого отдельно случая), внутрь которого устанавливаются стеклянные панели ограждения, которые фиксируются распорными алюминиевыми зажимами. После установки стекла, сверху защёлкивается алюминиевый профиль с уплотнительной резиной, который закрывает видимую часть крепёжных элементов.

Профиль выравнивает установленное стекло в единую линию.

Стекло надёжно зафиксировано в профиле, не расшатывается при эксплуатации. Ещё один несомненный плюс использования данного профиля состоит в том, что, если устанавливать его в уличной части ограждений, он защищает от нанесения снега и льда снизу ограждений внутрь балкона или парапета. При этом, заказчику необходимо учесть возможность водоотведения с балкона, чтобы влага не скапливалась внутри. Так же, ваш питомец не сможет выпасть через отверстие снизу ограждений, так как крепление происходит непосредственно к напольному покрытию по всей длине устанавливаемого стеклянного ограждения.

Профиль имеет анодированное покрытие, его можно окрасить порошковой окраской в любой цвет по шкале RAL, есть возможность использовать финишную отделку (накладку) из нержавеющей стали либо хромированную, либо из шлифованной нержавеющей стали. Наш зажимной профиль для ограждений имеет сертифицированный протокол испытаний на безопасность использования согласно нагрузкам, которые по государственным нормам должны выдерживать лестничные ограждения.

Варианты установки цельностеклянных ограждений на зажимном профиле

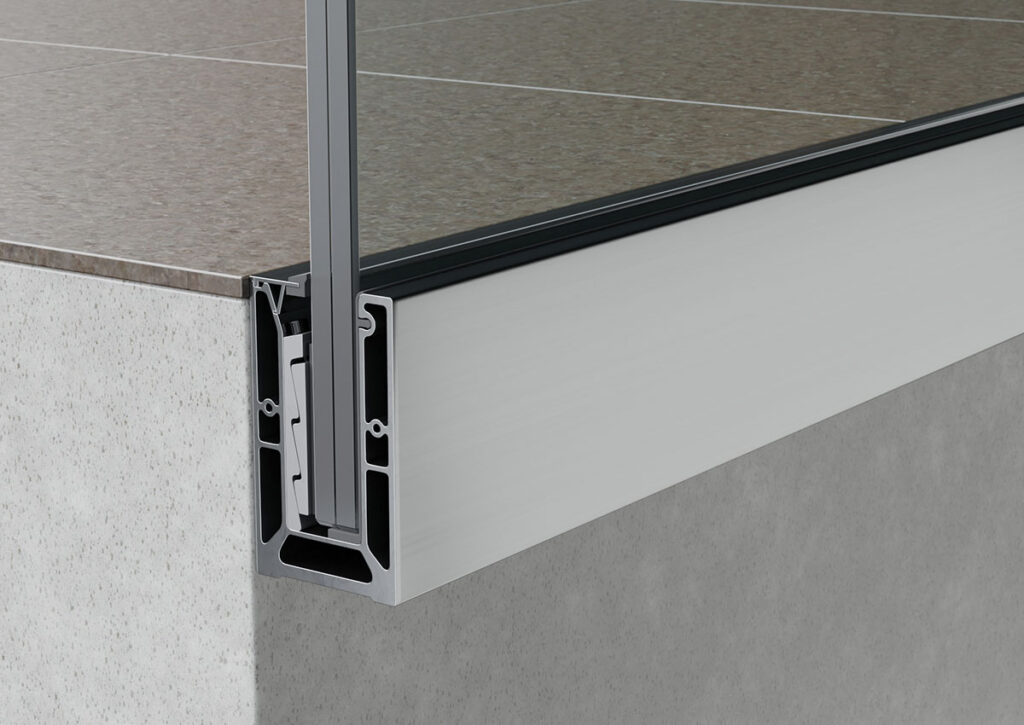

Зажимной профиль, закреплённый к торцу перекрытия

Данный вариант крепления применяется в том случае, если необходимо скрыть видимую часть профиля стеклянных ограждений и прикрепить зажимной профиль к боковой поверхности перекрытия. При этом торец перекрытия выполнен из бетона, имеет несущую способность и ровную поверхность по всей длине установки стеклянных ограждений. Допускается заделка видимой боковой части профиля со стороны атриума заказчиком любой декоративной отделкой, которая не должна быть закреплена в сам зажимной профиль, чтобы не ослабить его несущую способность и не повредить установленное стекло.

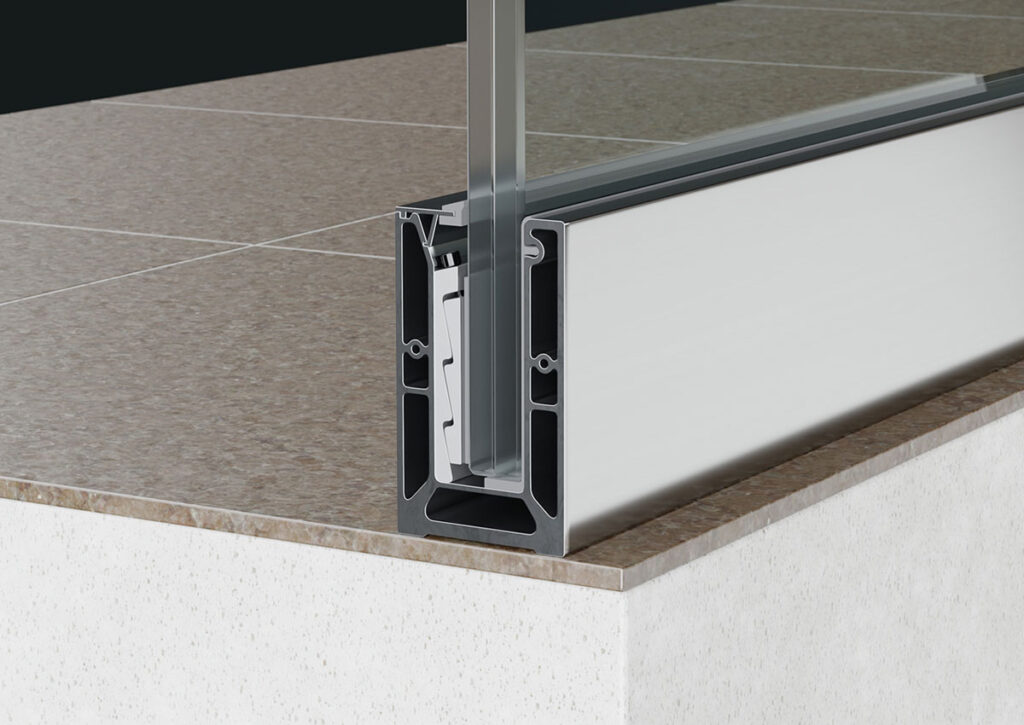

Зажимной профиль, закреплённый на плоскость перекрытия

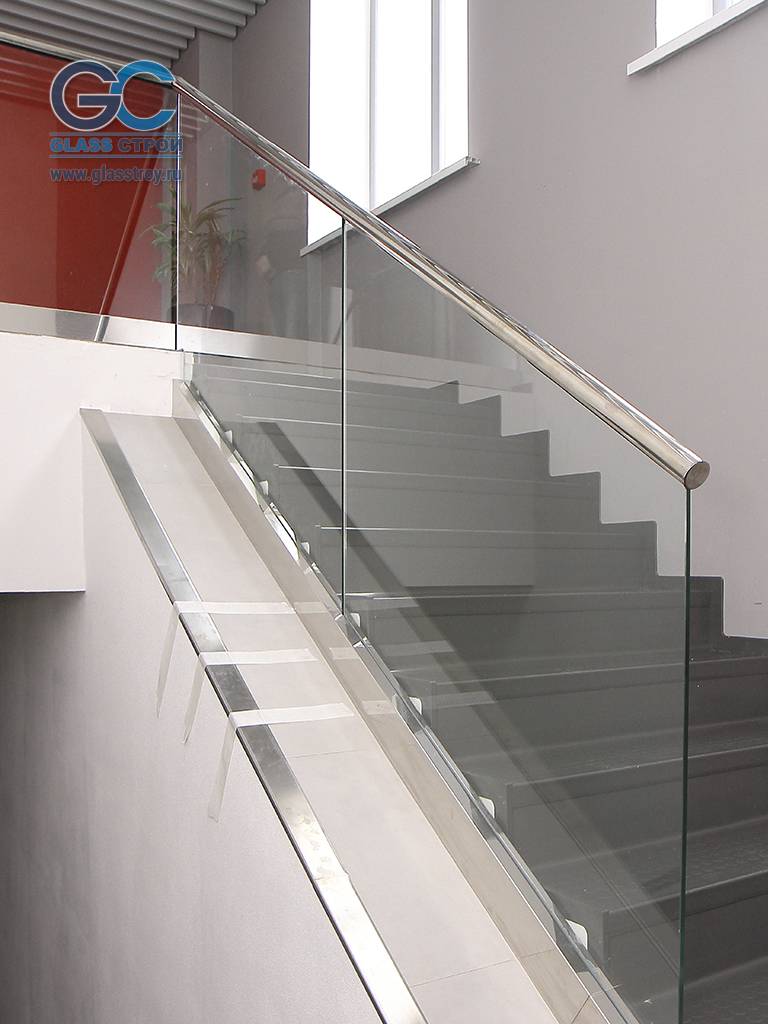

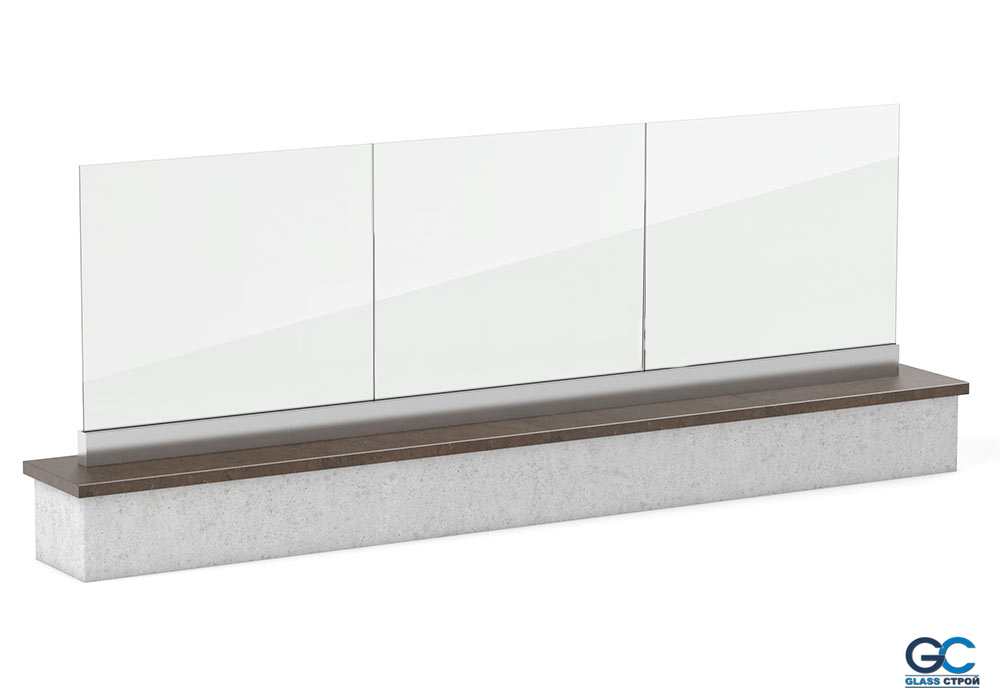

Стандартный вариант крепления стеклянных ограждений на зажимном профиле. Профиль устанавливается непосредственно на напольное чистовое покрытие. Сам профиль остаётся видимым. Под зажимным профилем должна быть бетонная конструкция или закладная несущая конструкция для закрепления в неё зажимного профиля анкерами или шпильками с химическими анкерами.

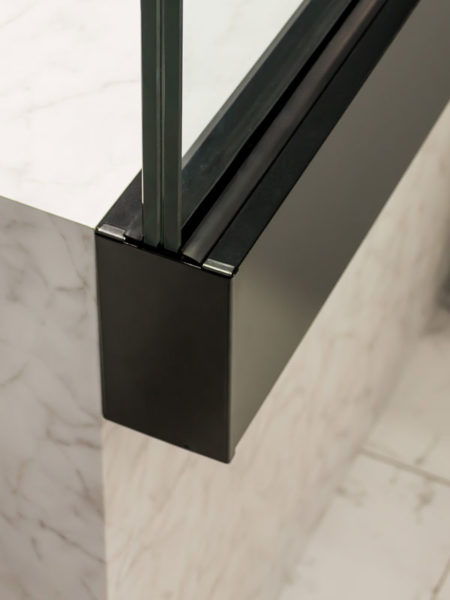

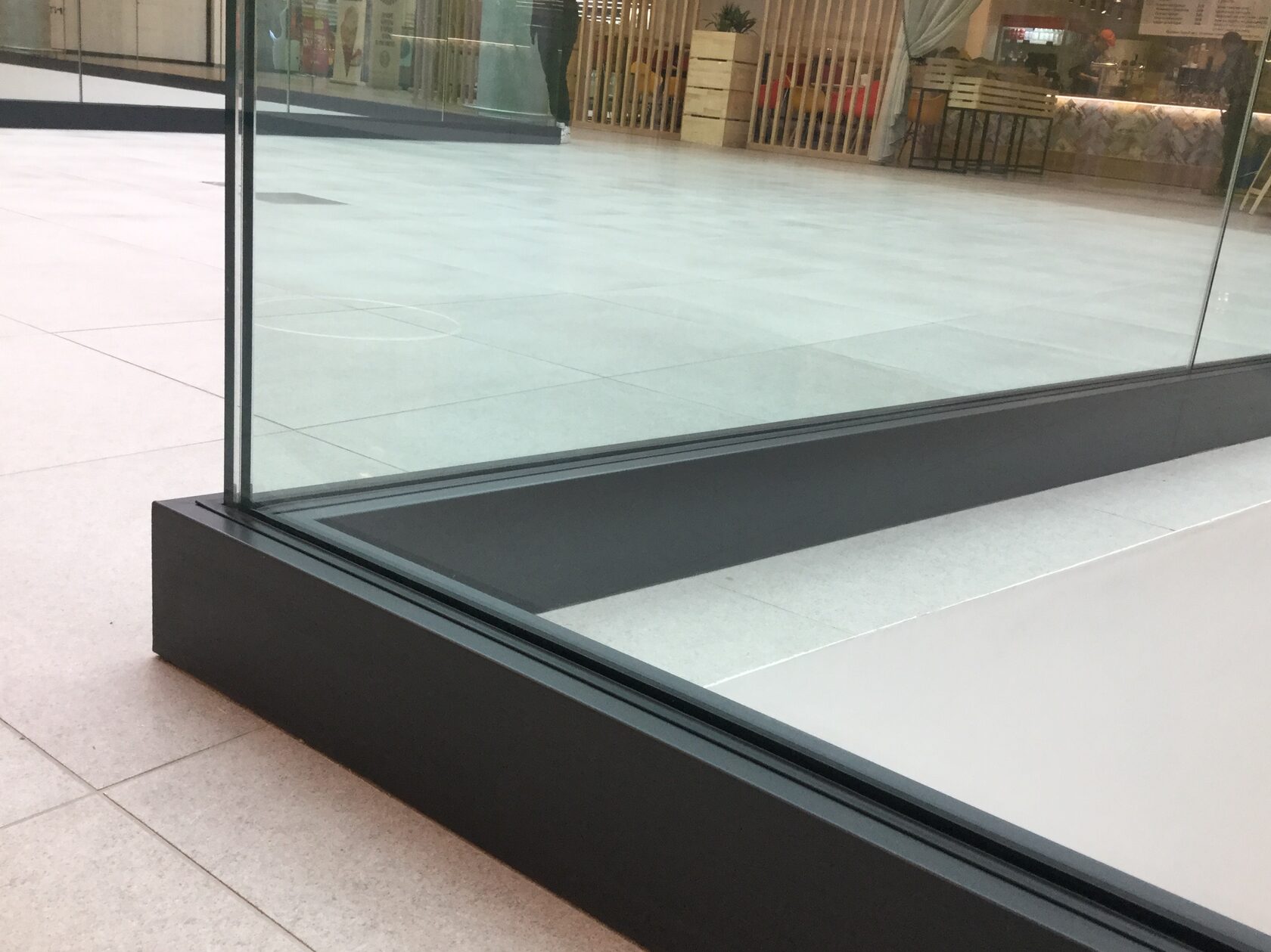

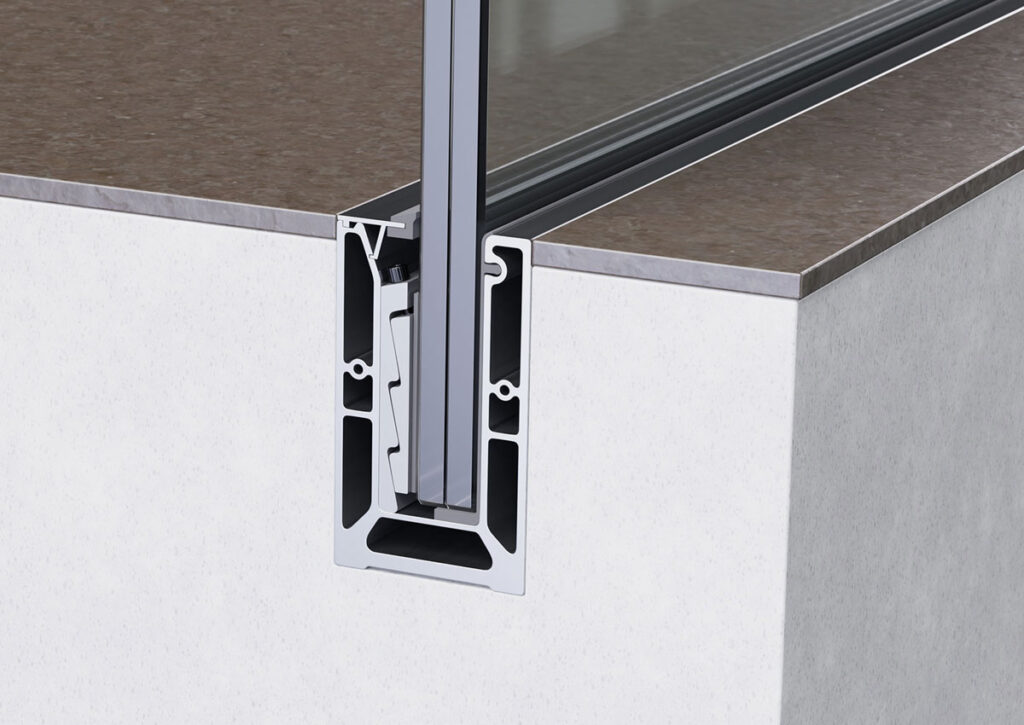

Скрытая установка зажимного профиля вровень с уровнем чистого пола

Самый сложный вариант крепления стеклянных ограждений на зажимном профиле. Профиль полностью утапливается в черновой пол Заказчика. Заказчик, перед установкой зажимного профиля лестничных ограждений, выполняет ровную штробу в полу с небольшим зазором для установки зажимного профиля, после установки зажимного профиля, Заказчик подходит к верхней его части своим чистовым напольным покрытием. Таким образом, весь зажимной профиль оказывается невидимым и на поверхности остаётся лишь стекло и верхняя полоса зажимного профиля, которая необходима для последующей установки в него стеклянных панелей ограждения.

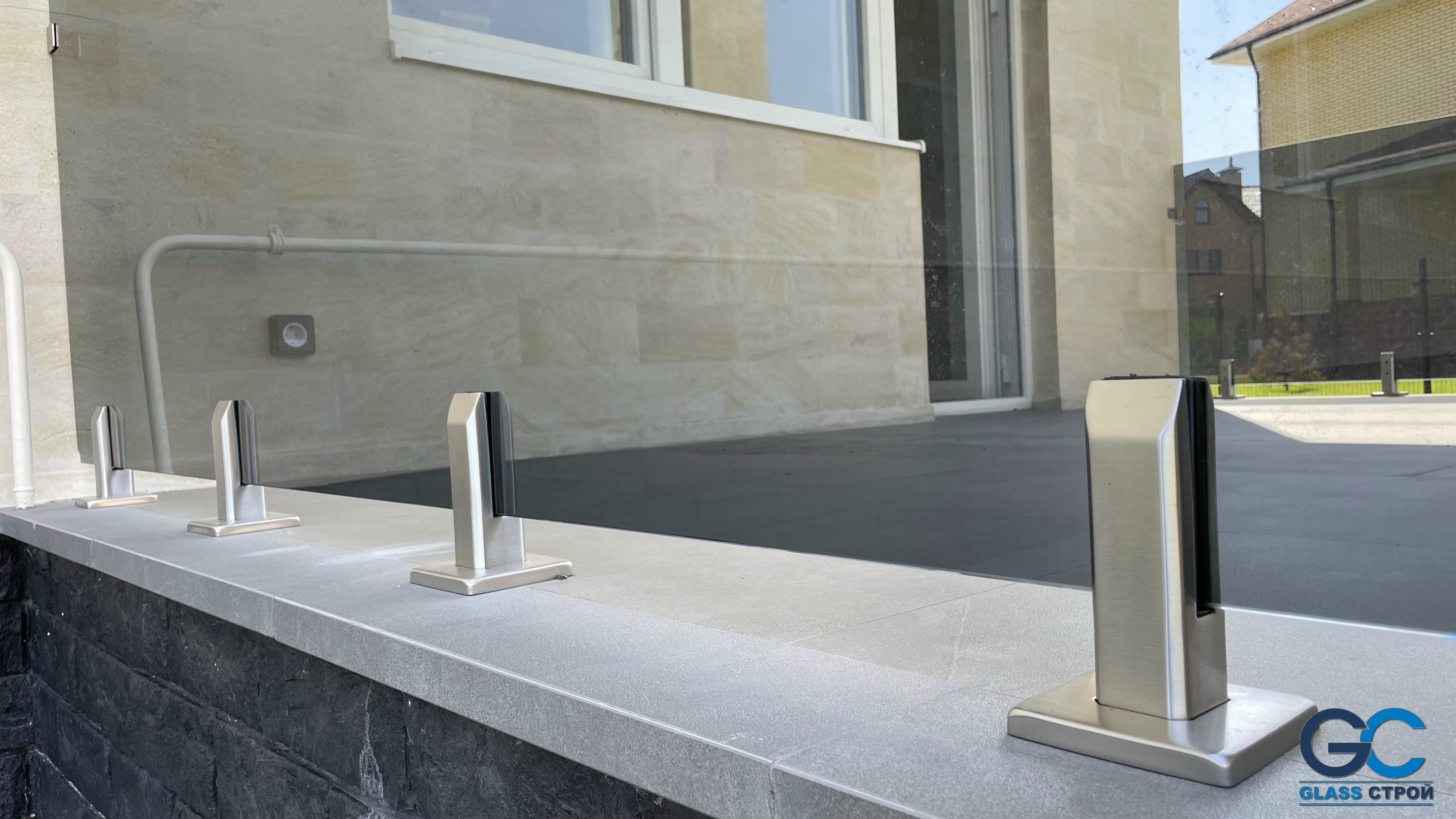

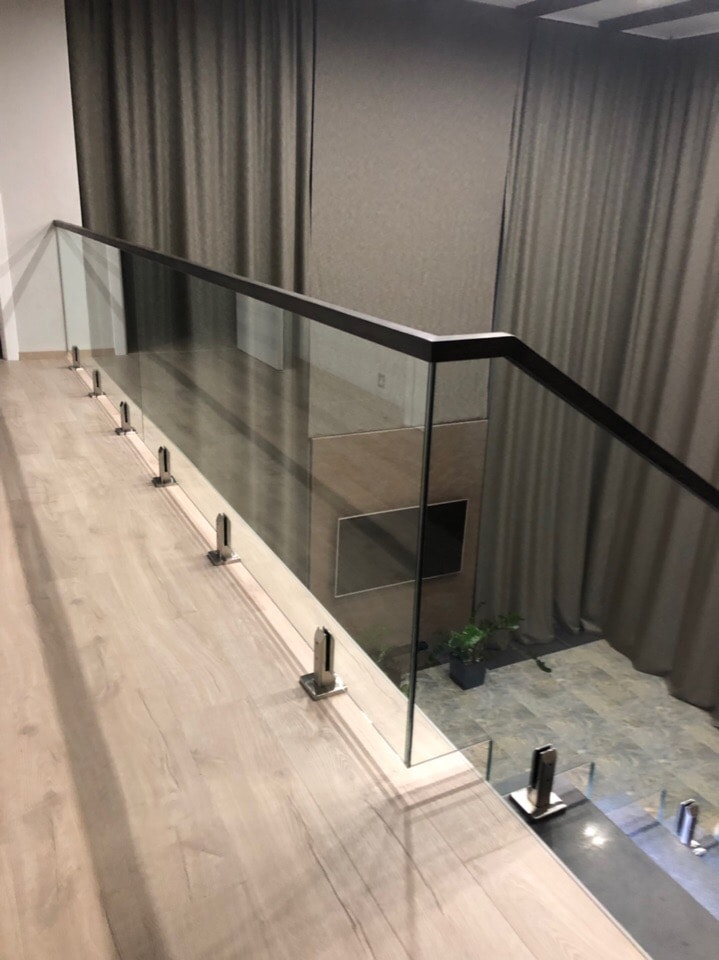

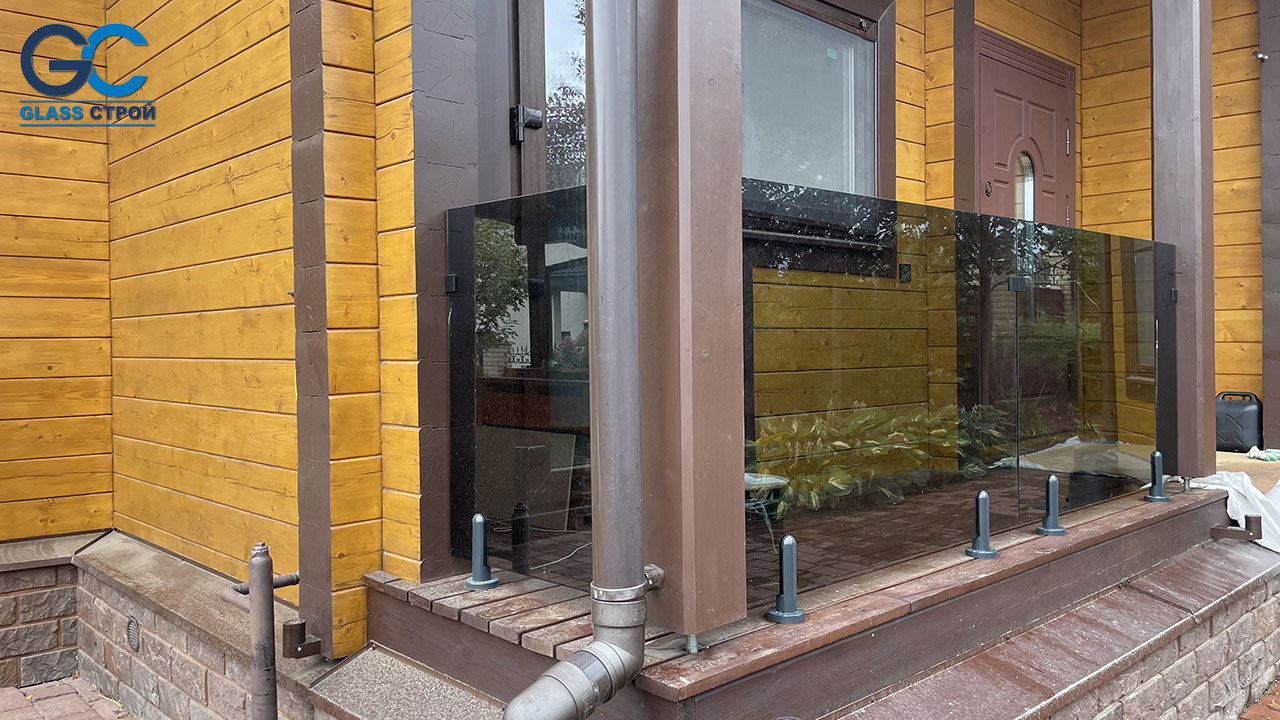

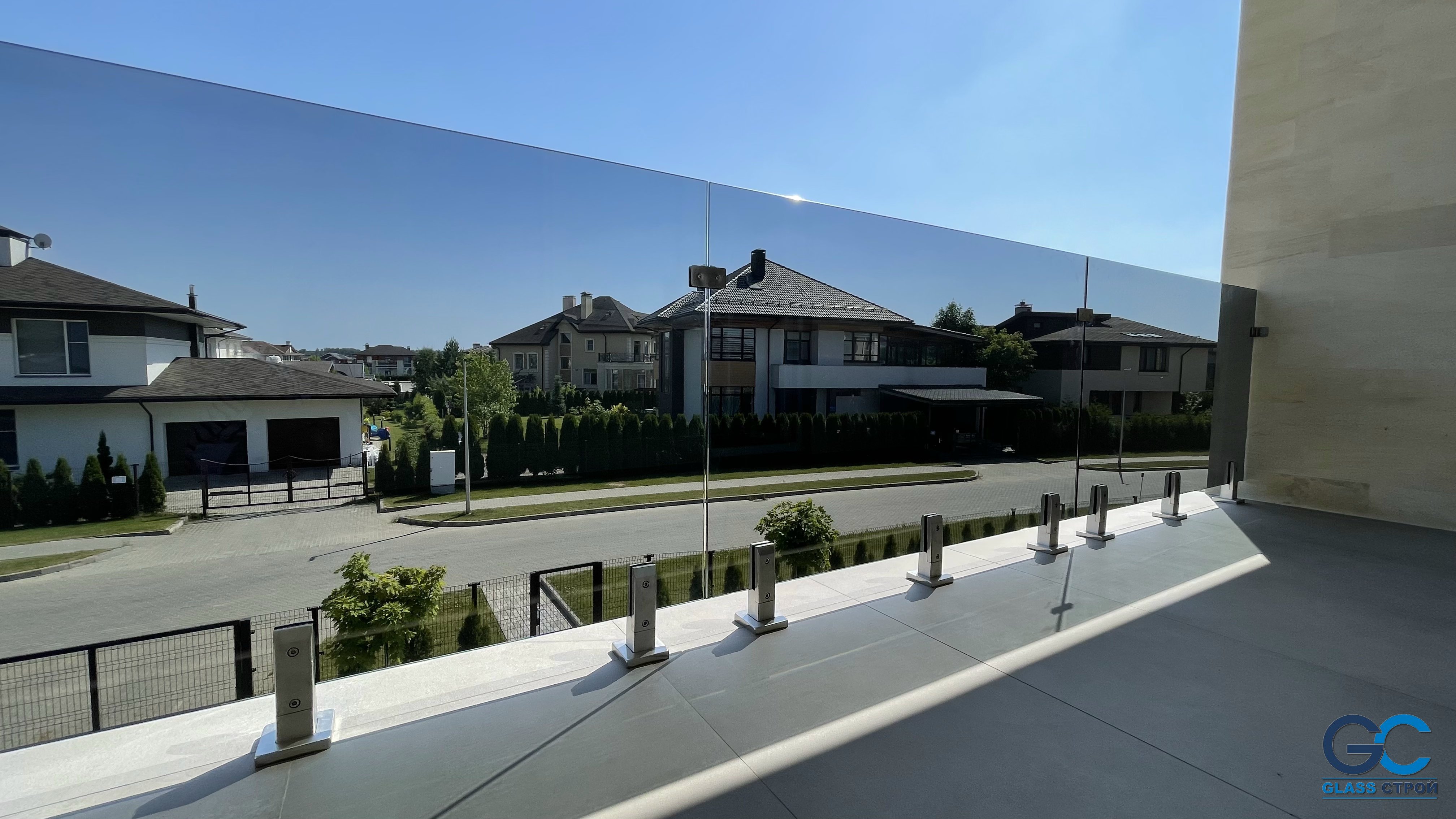

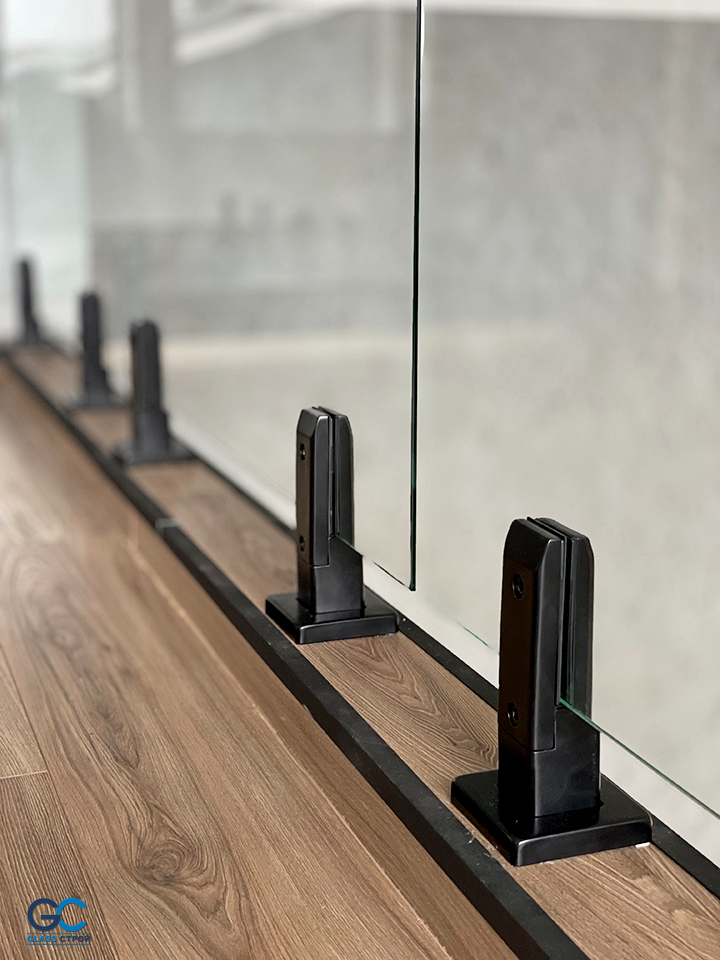

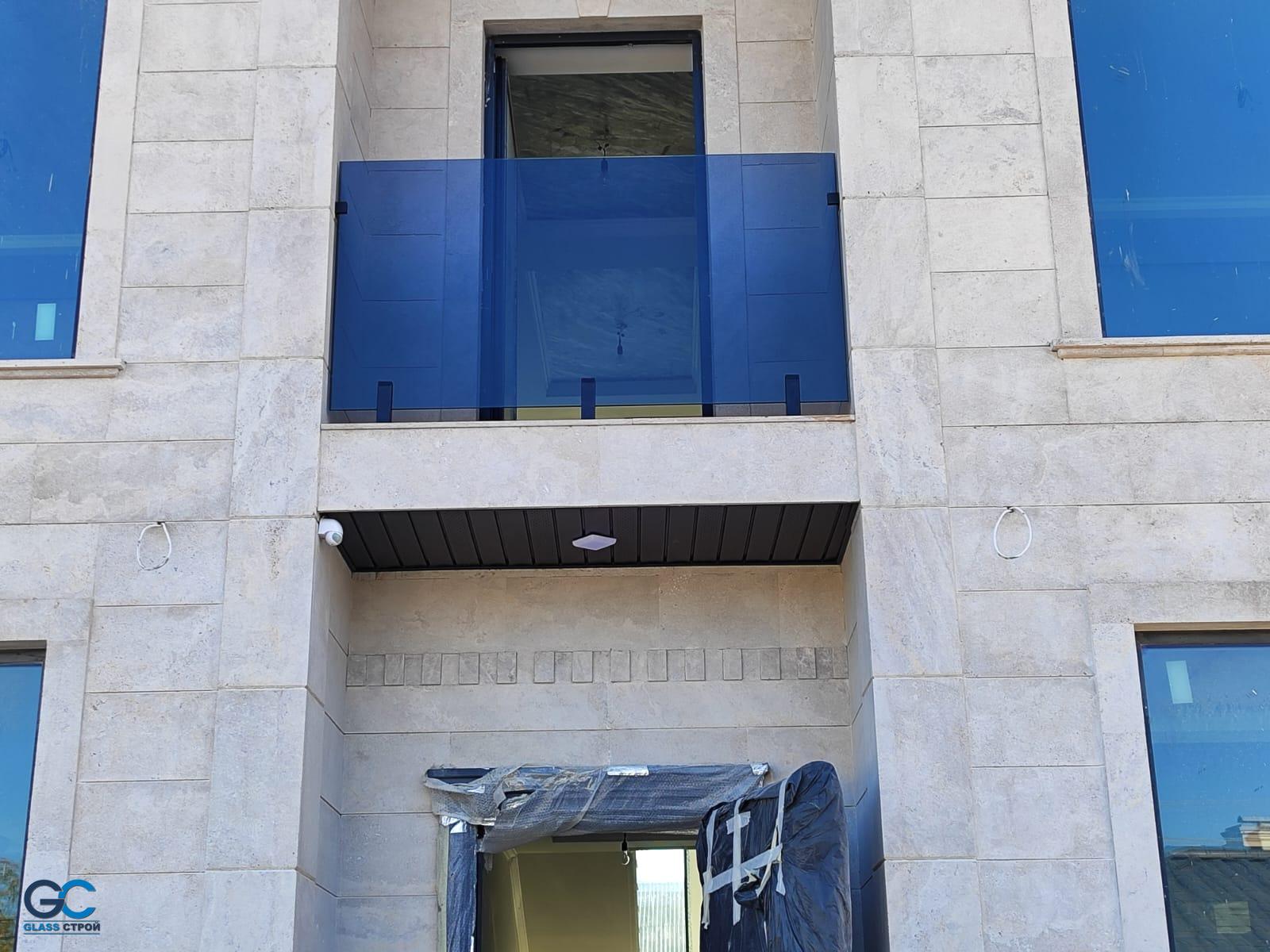

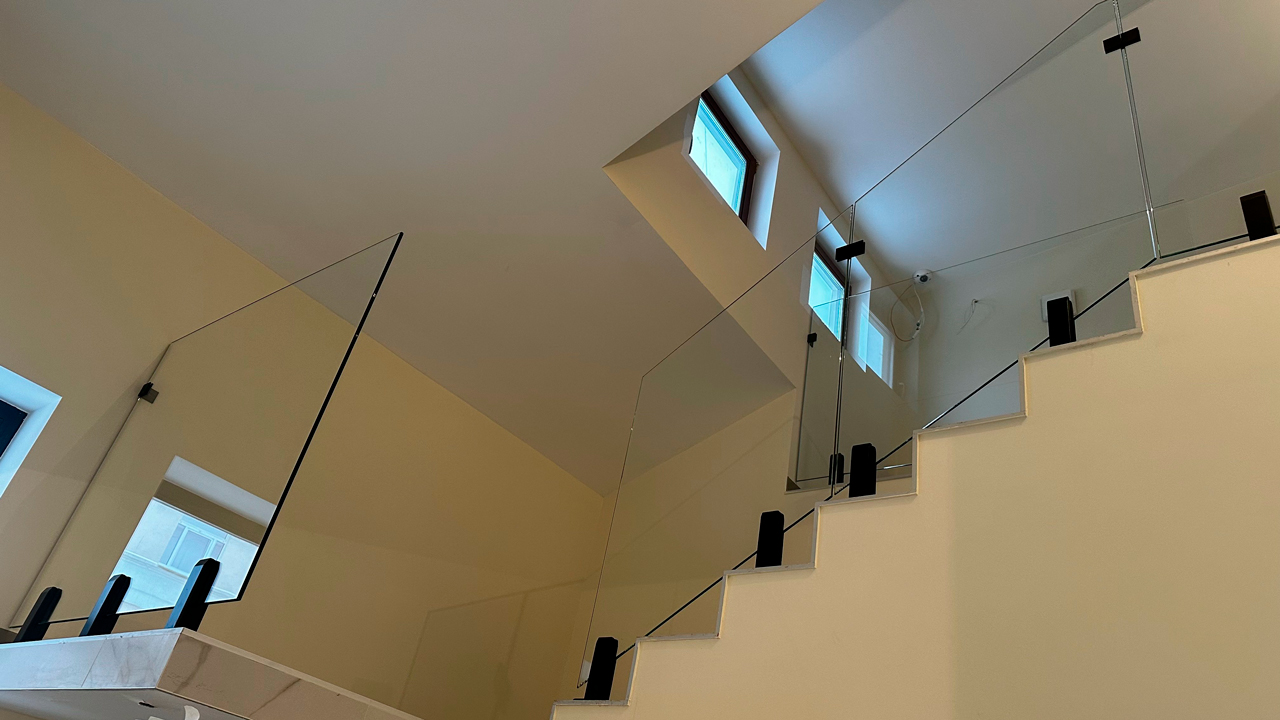

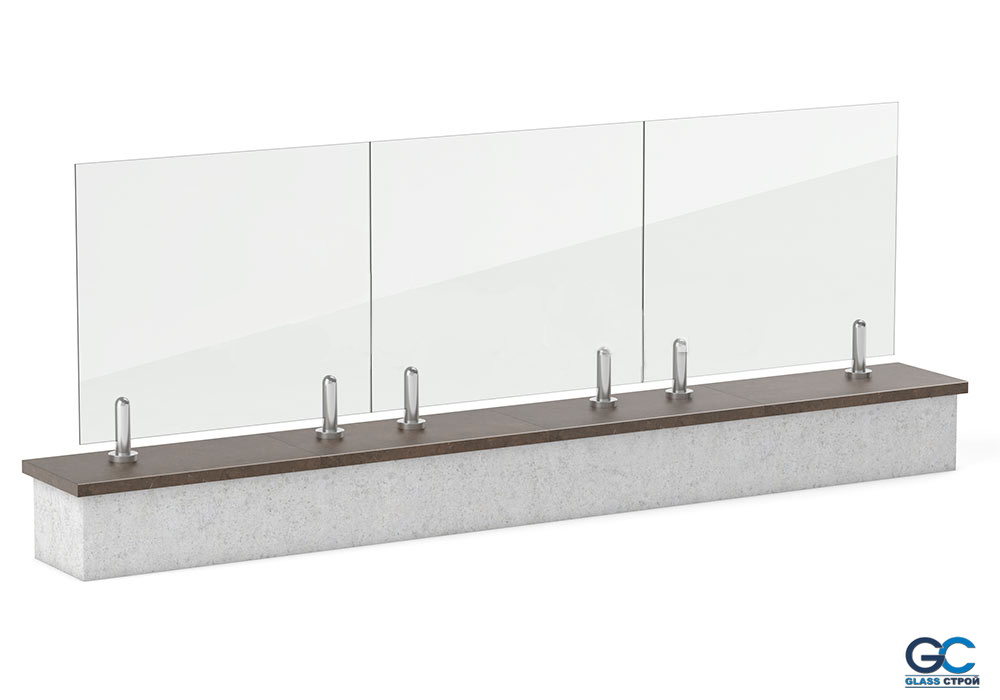

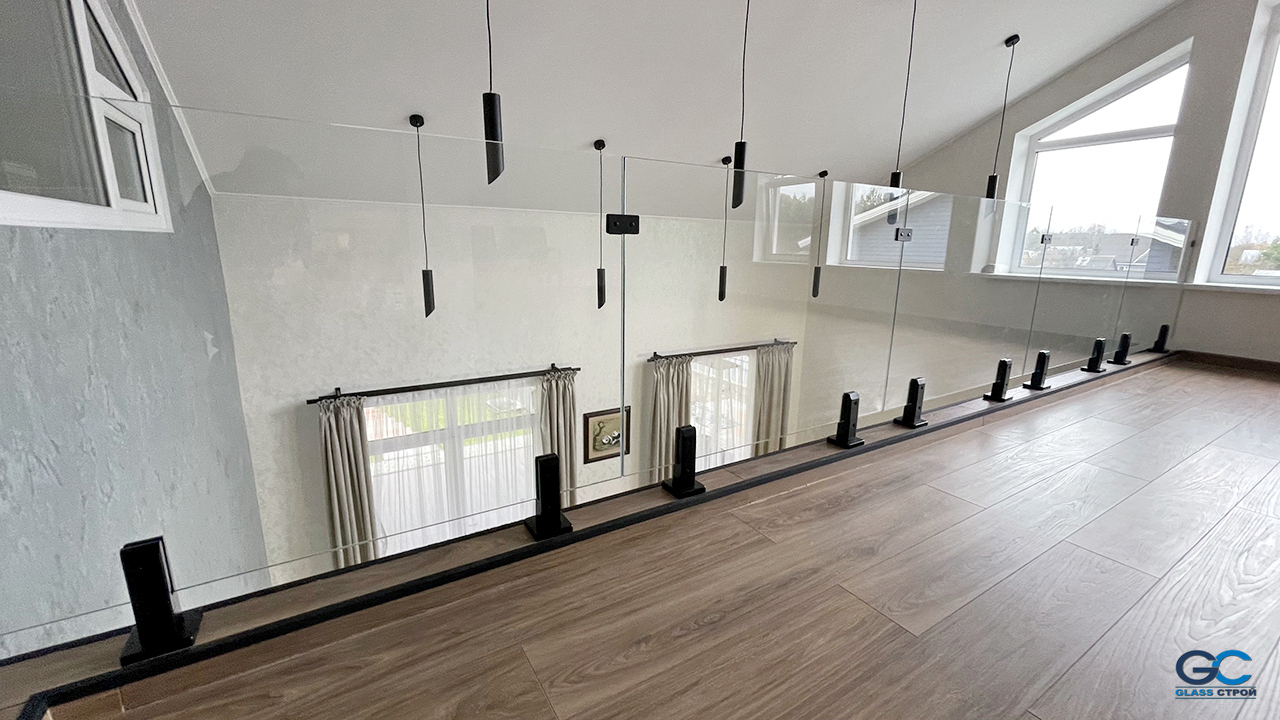

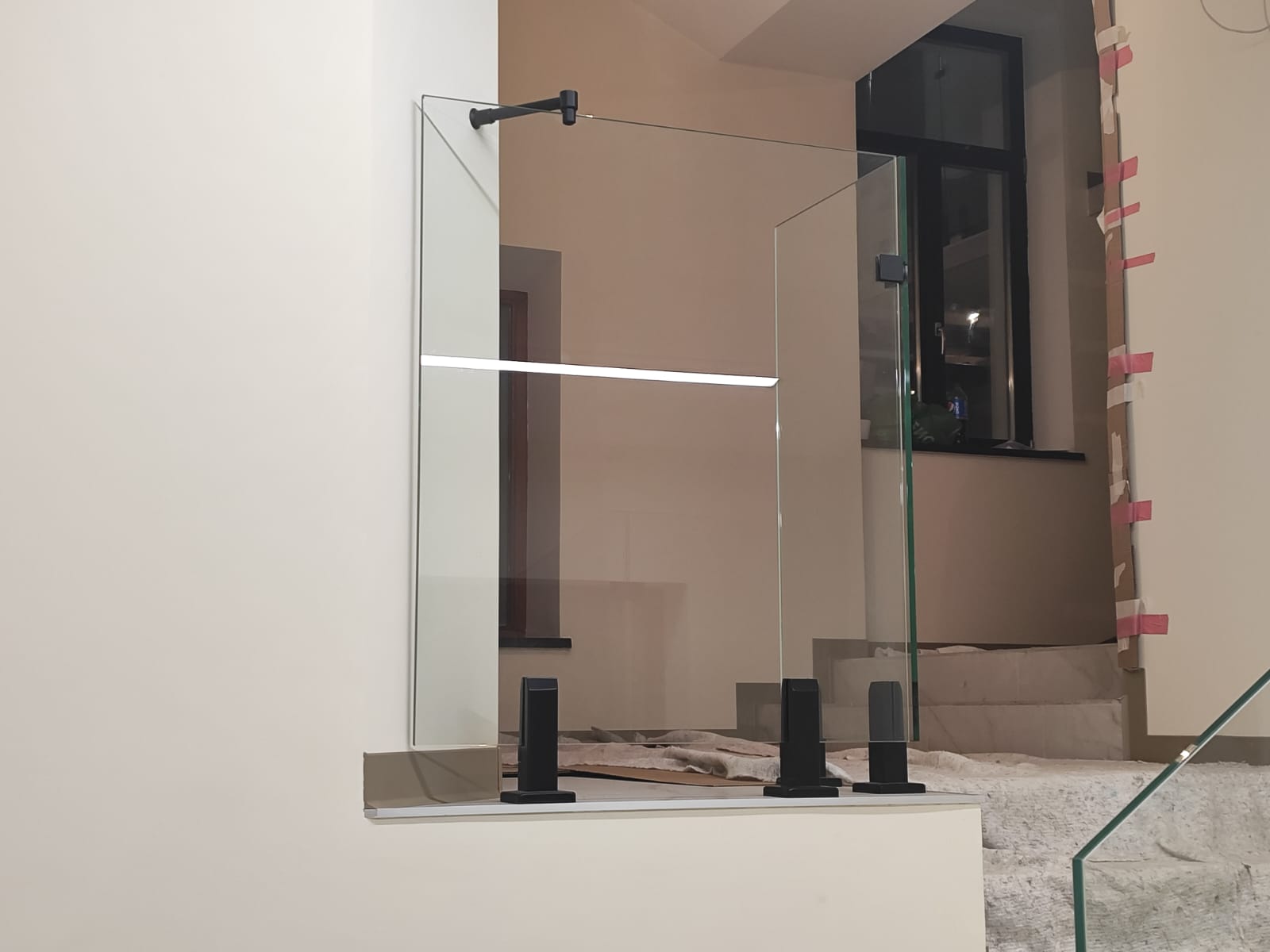

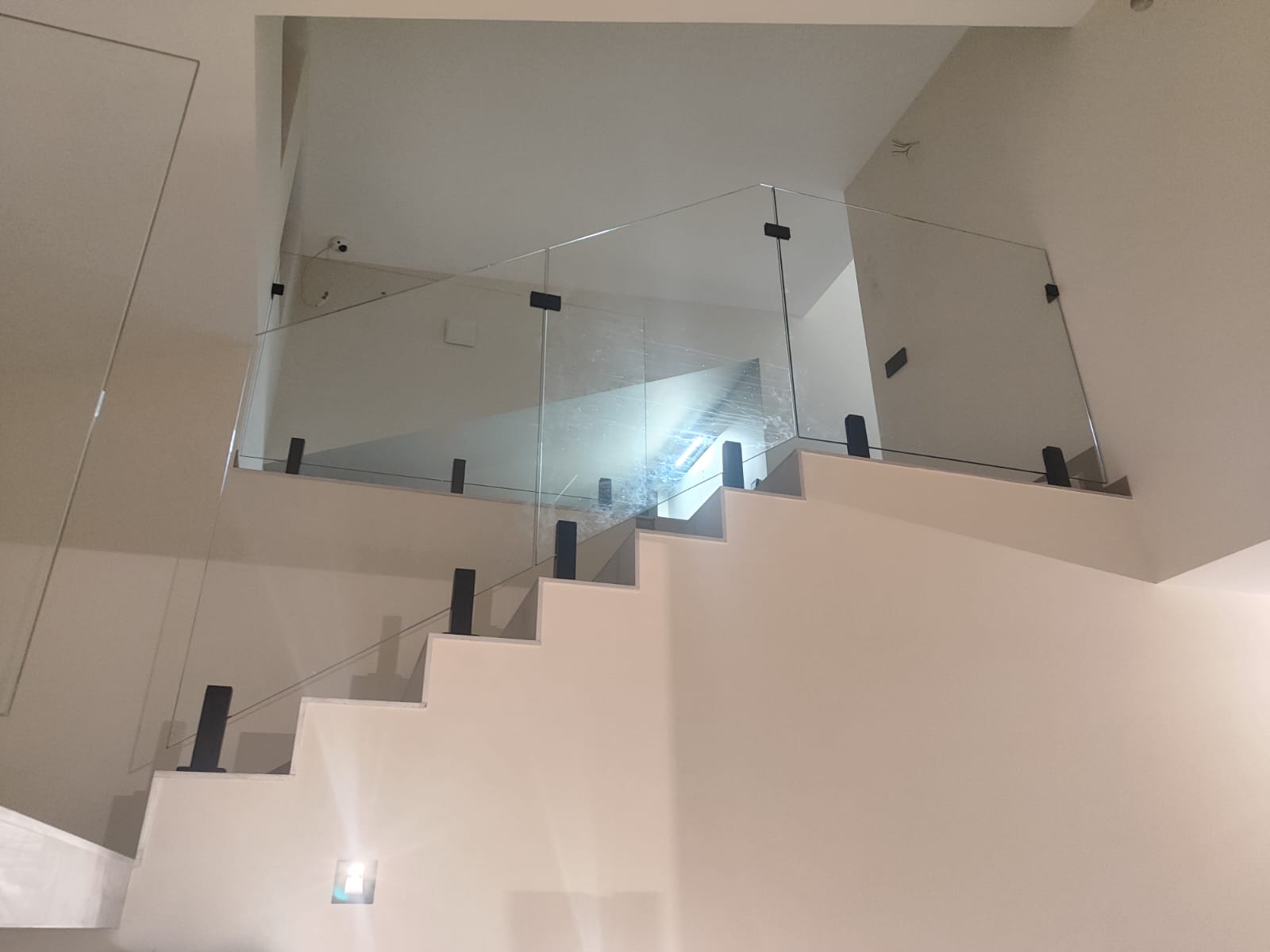

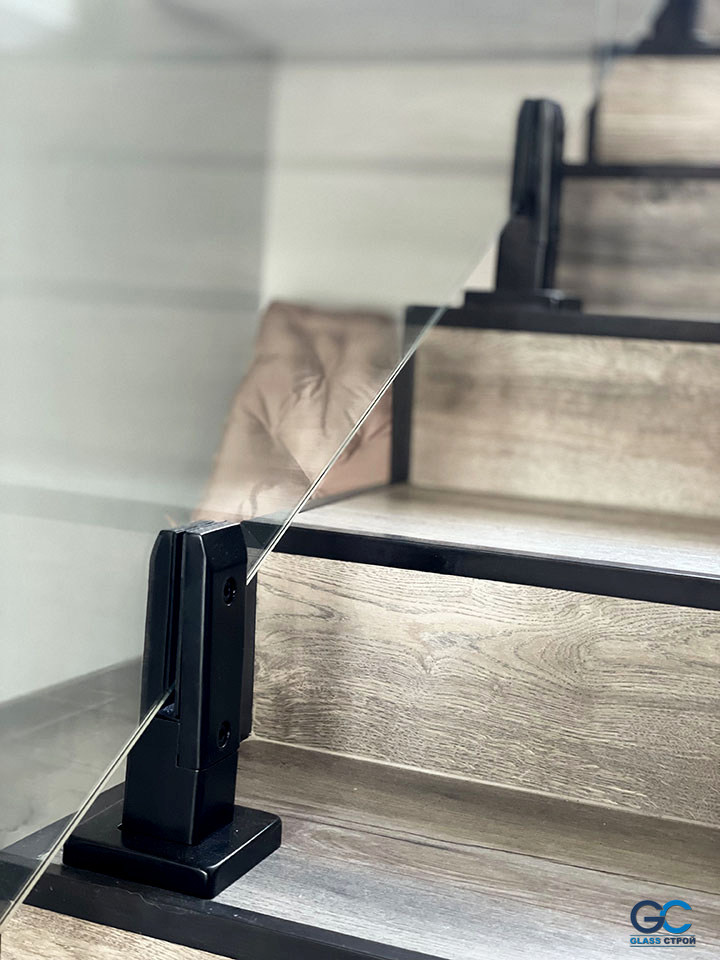

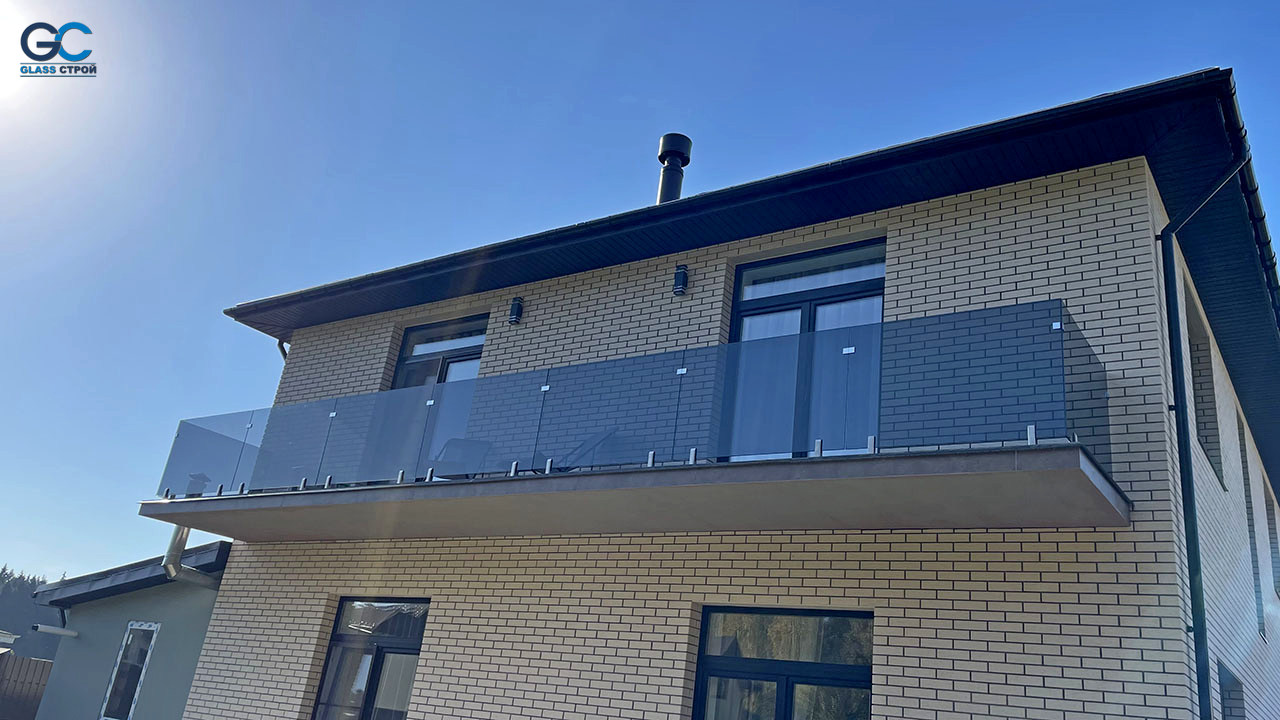

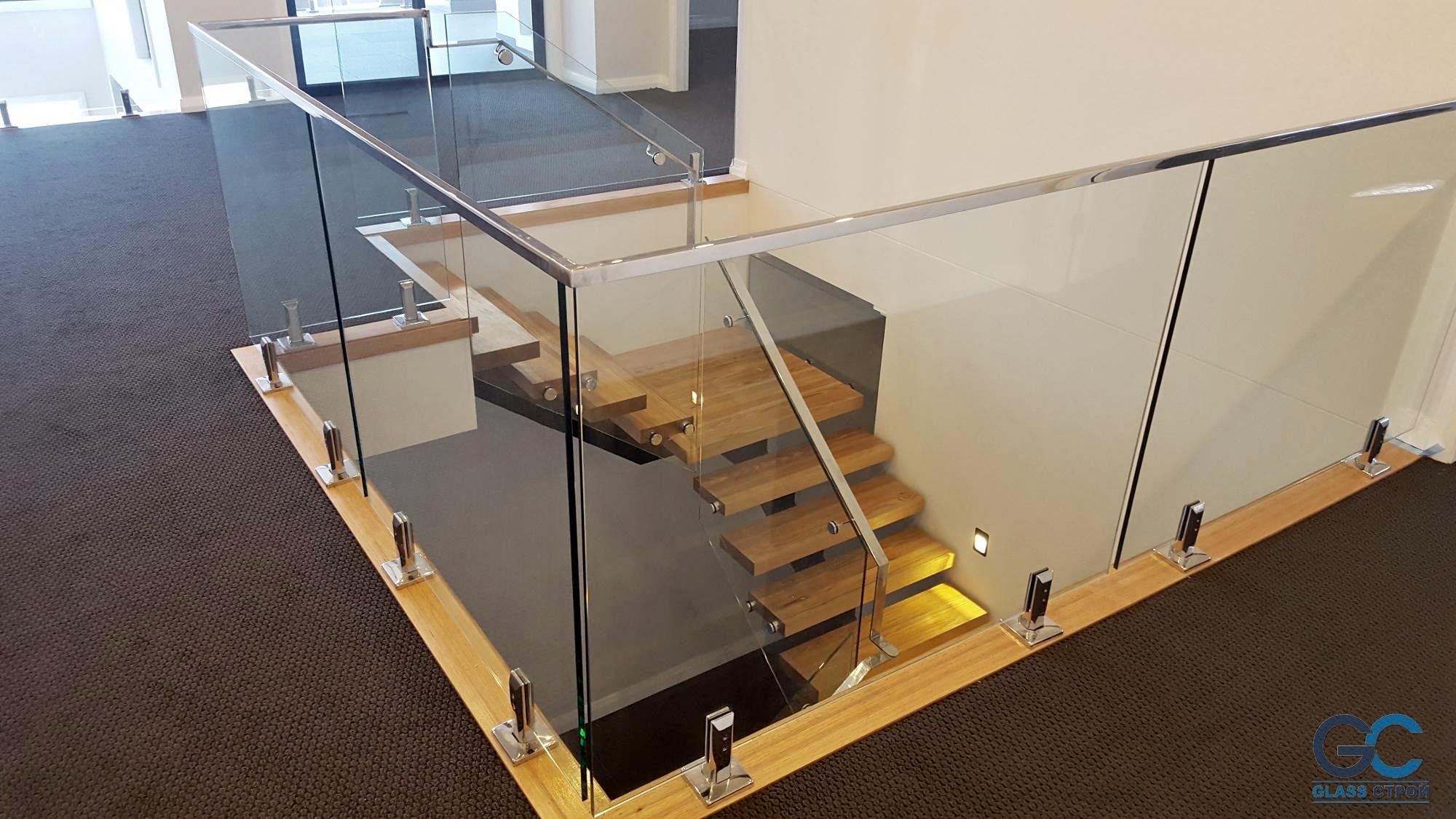

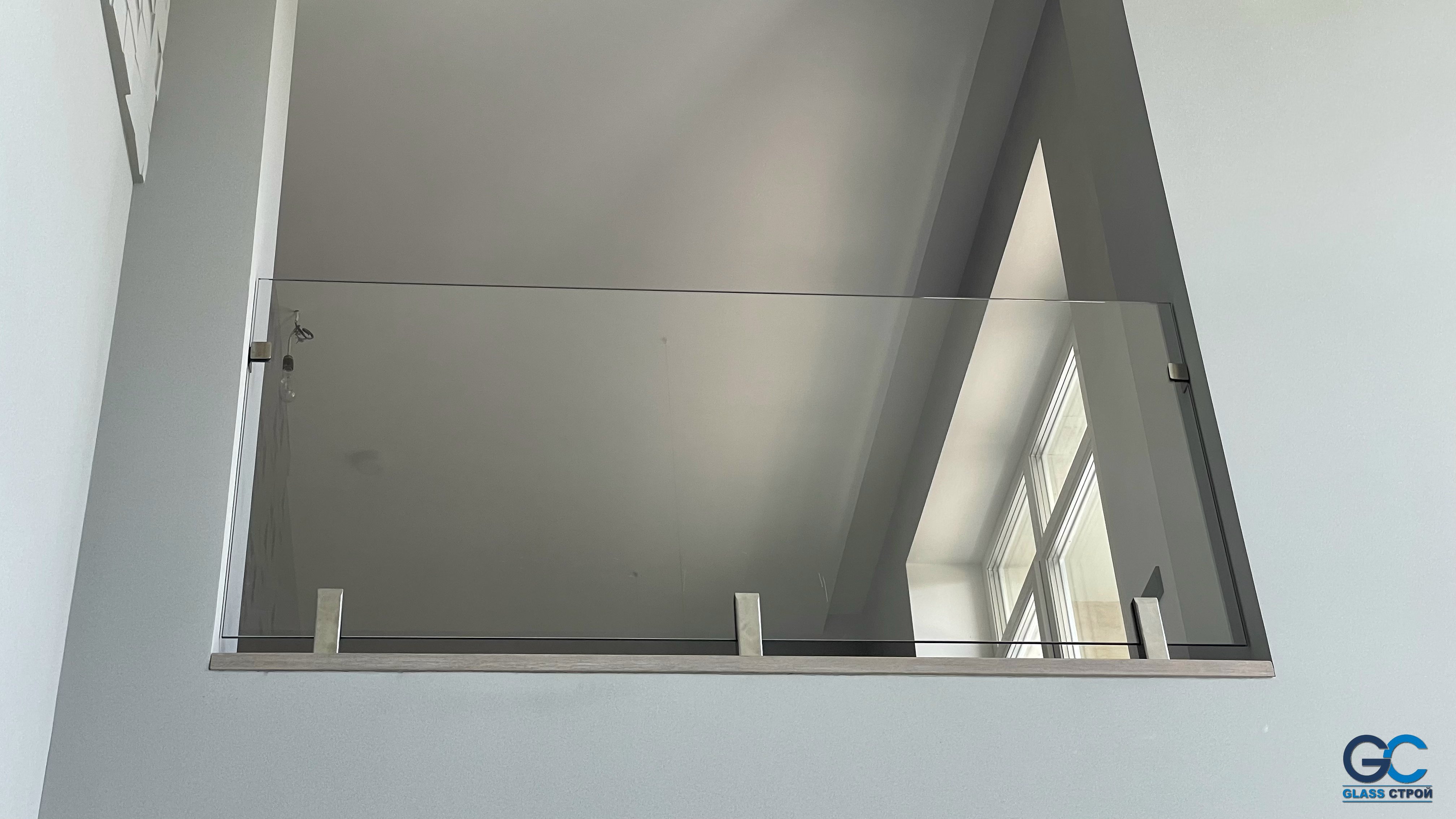

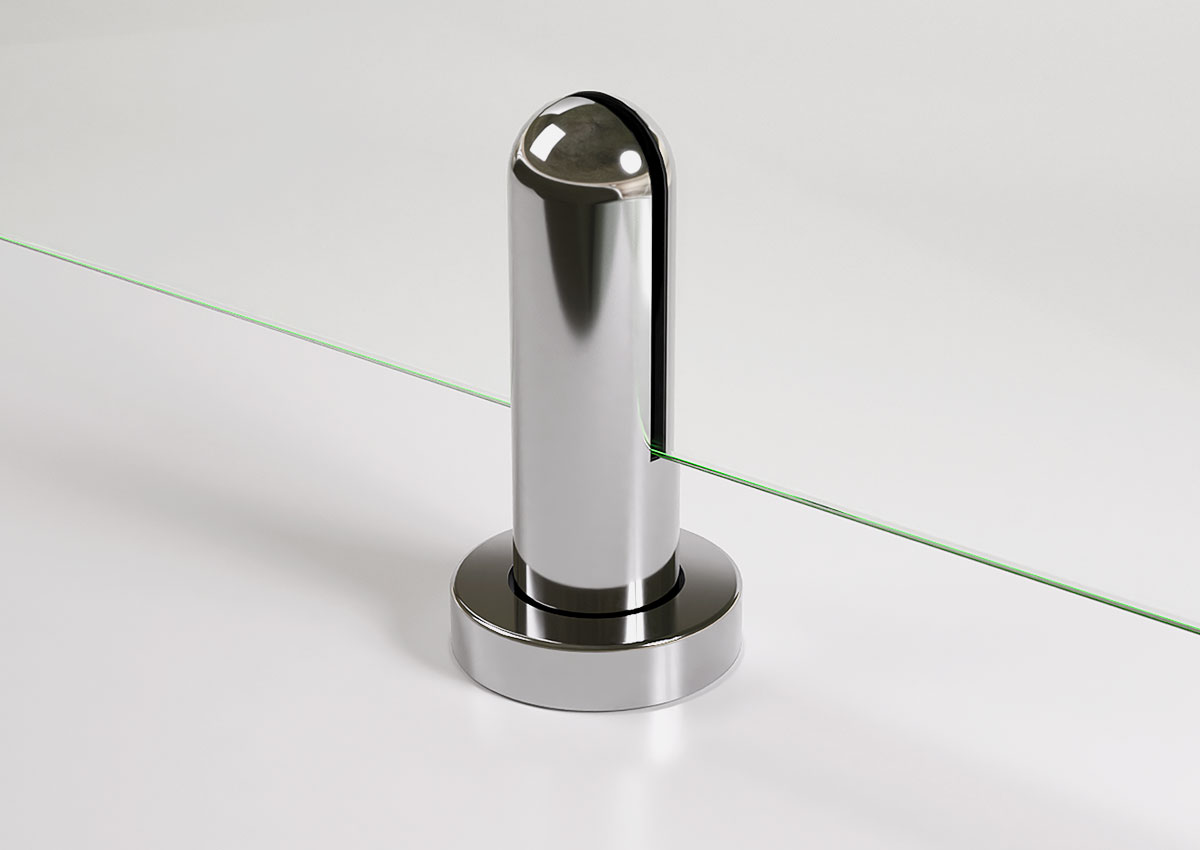

Установка цельностеклянных ограждений на министойках

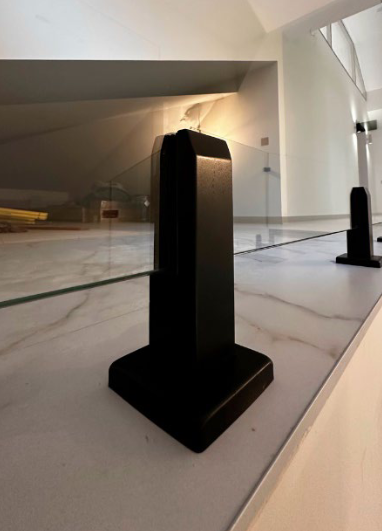

Министойки из нержавеющей стали, габаритами 48х48мм высотой 190 мм выполняются в двух разных цветовых решениях: хром и чёрный матовый. Эта фурнитура является несущим элементом цельностеклянных ограждений данного типа.

В министойках прочно и надёжно фиксируется стекло через выполненные в нём отверстия, таким образом министойка становится со стеклом единым целым. При этом, снизу ограждений остаётся пространство для беспрепятственной уборки лестничной клетки или для прохождения в этом пространстве влаги, ели ограждения устанавливаются на балконах и ограждениях беседок или уличных парапетов. Заказчику нет необходимости выполнять дополнительные работы по обустройству дренажных систем.

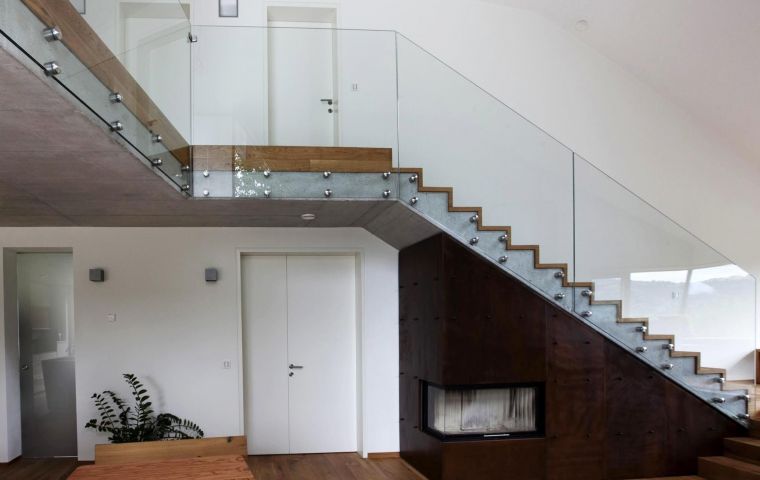

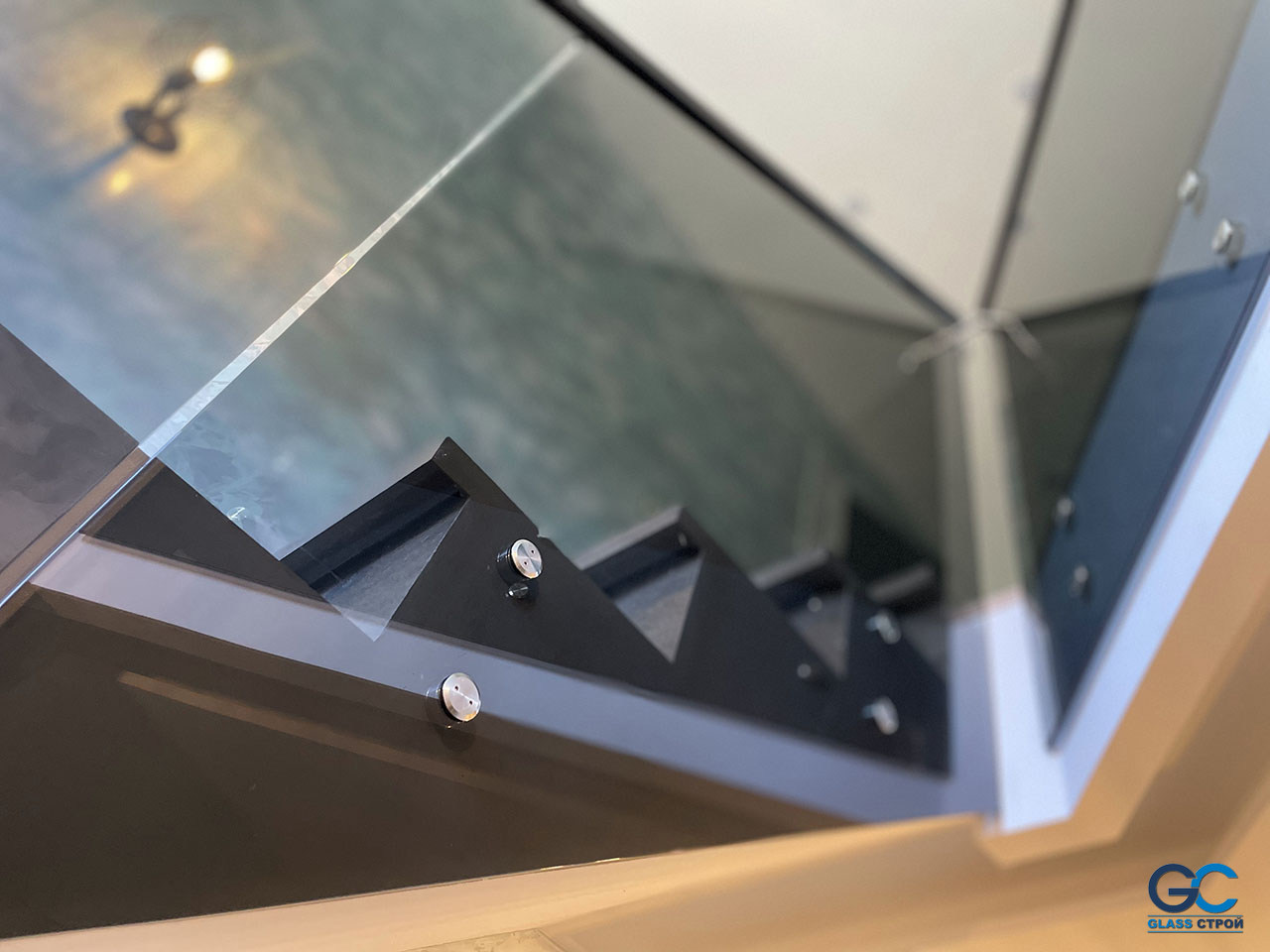

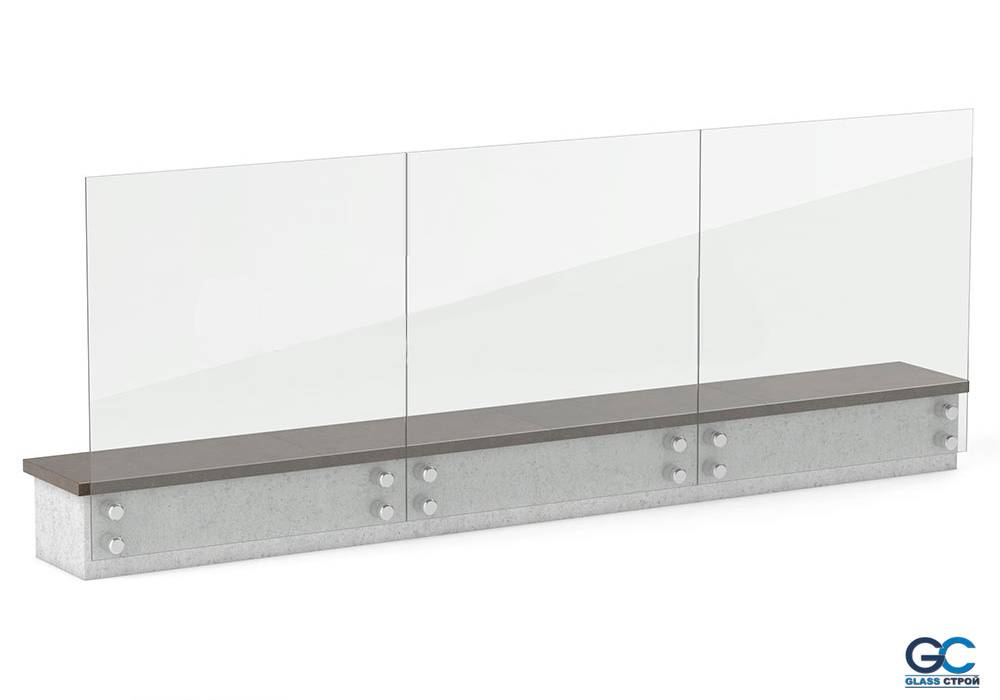

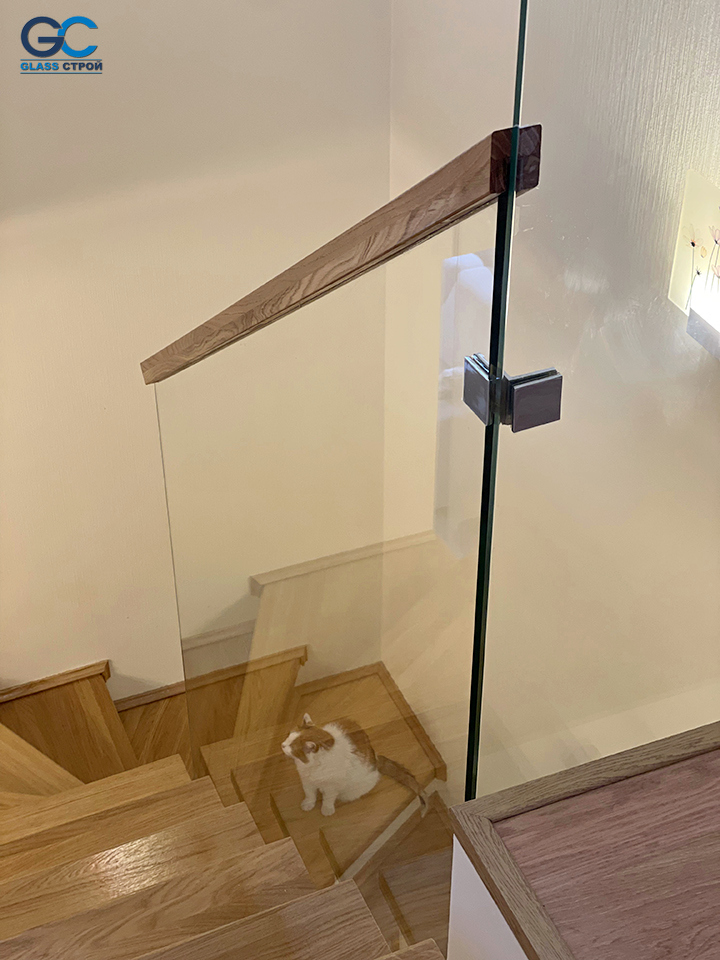

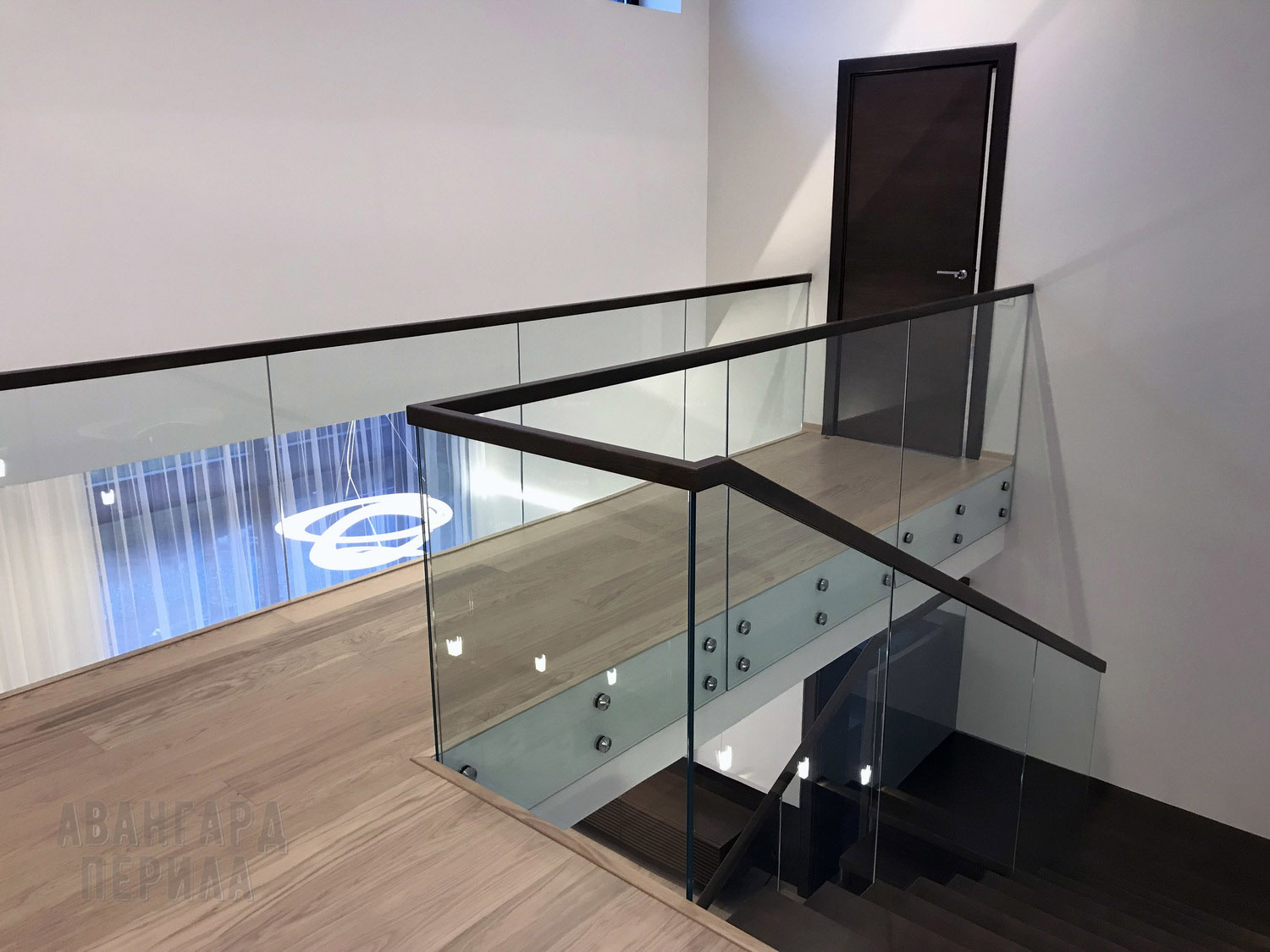

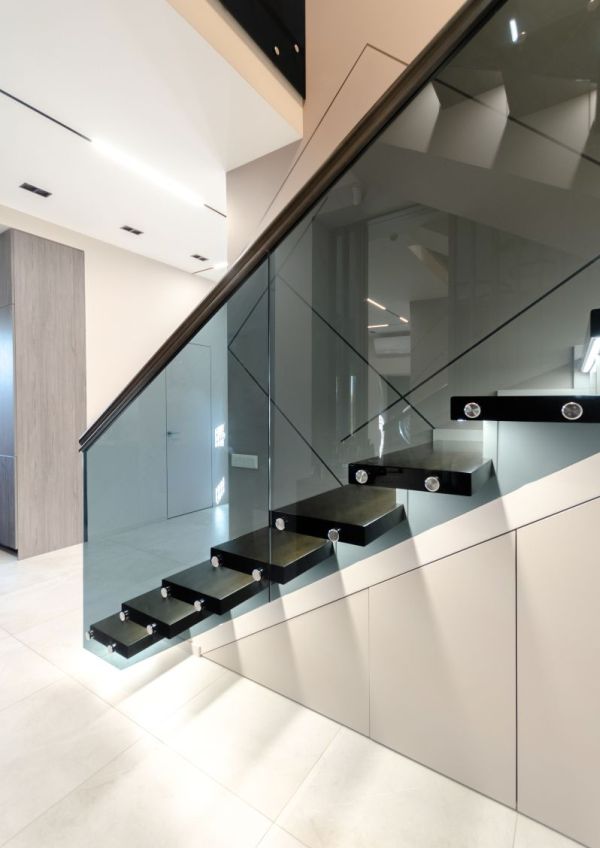

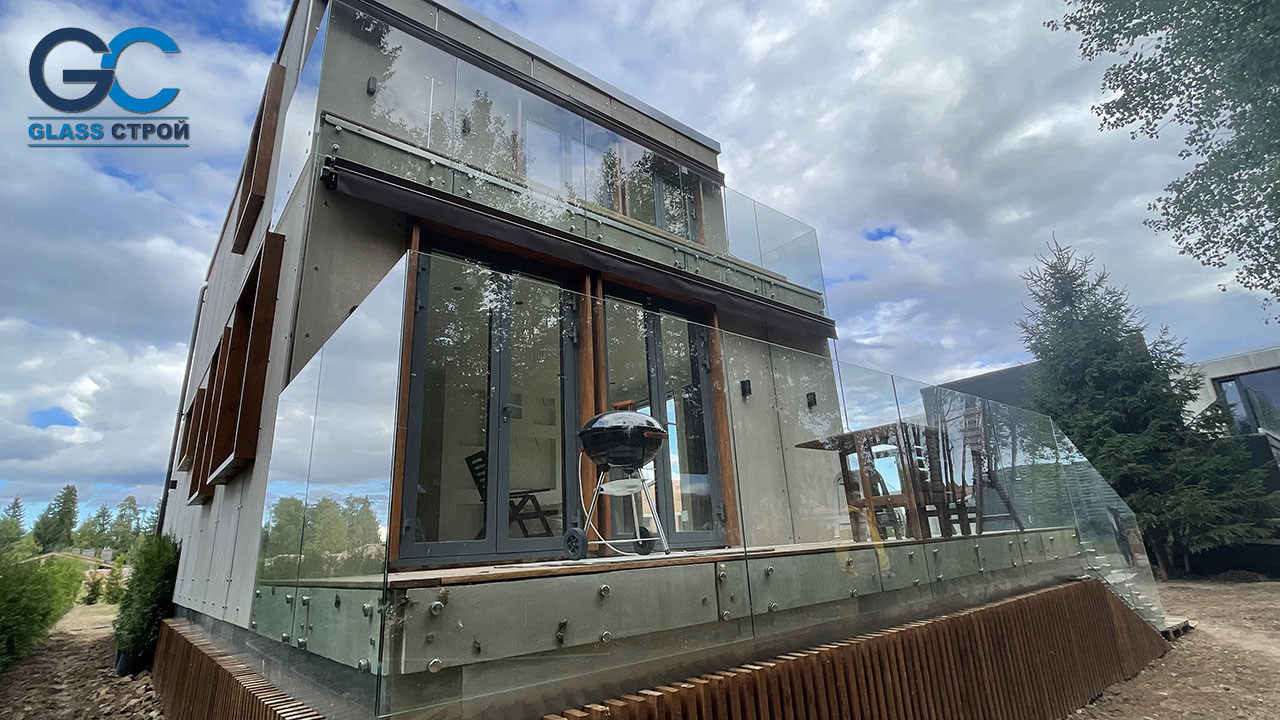

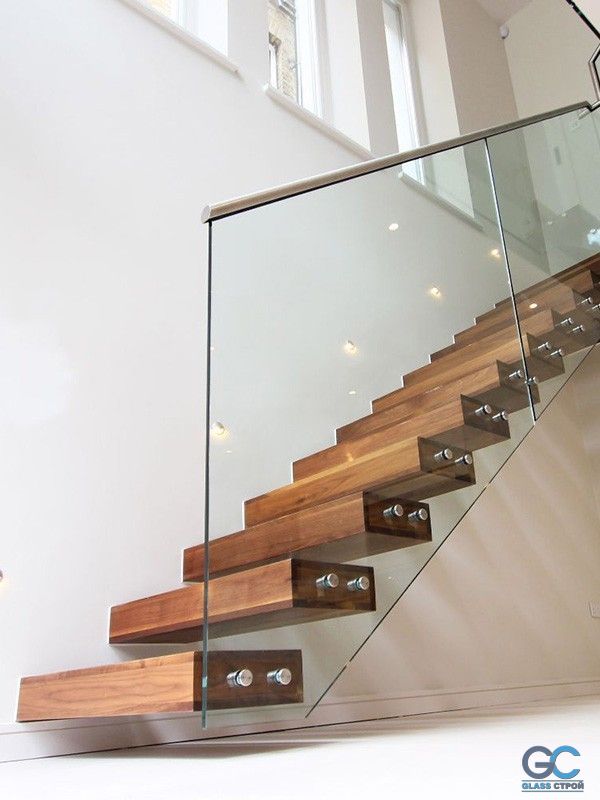

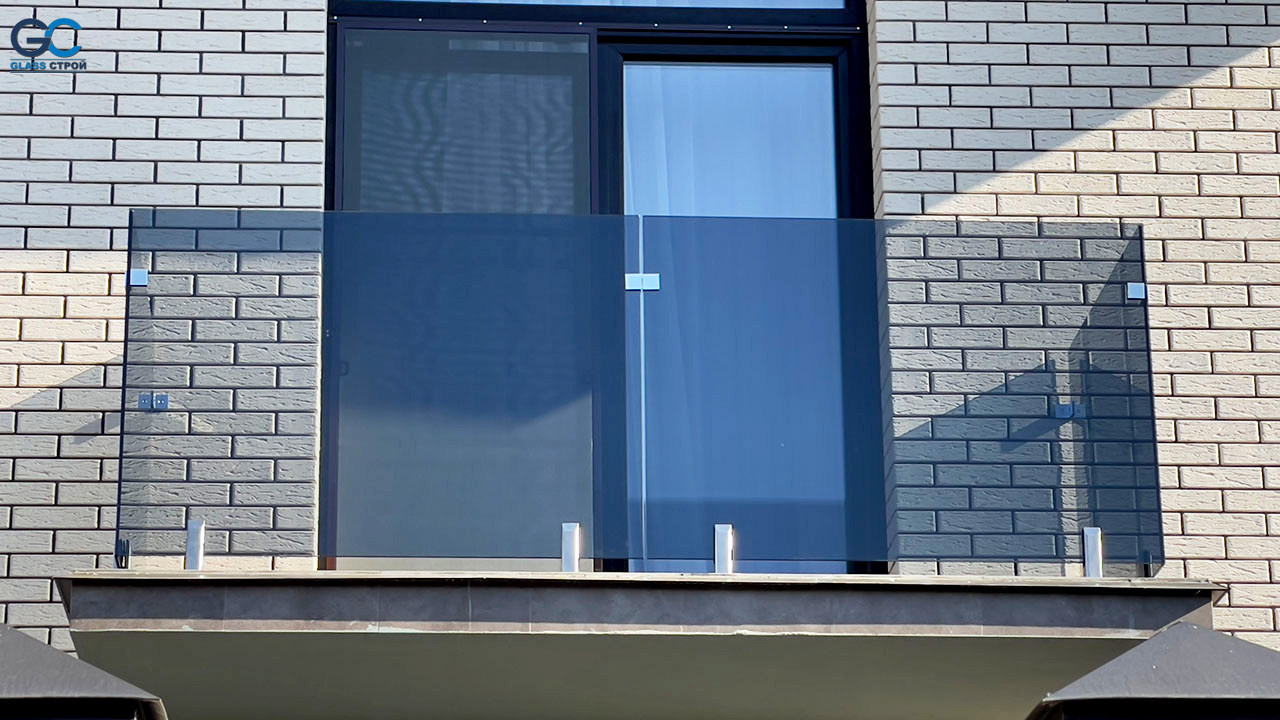

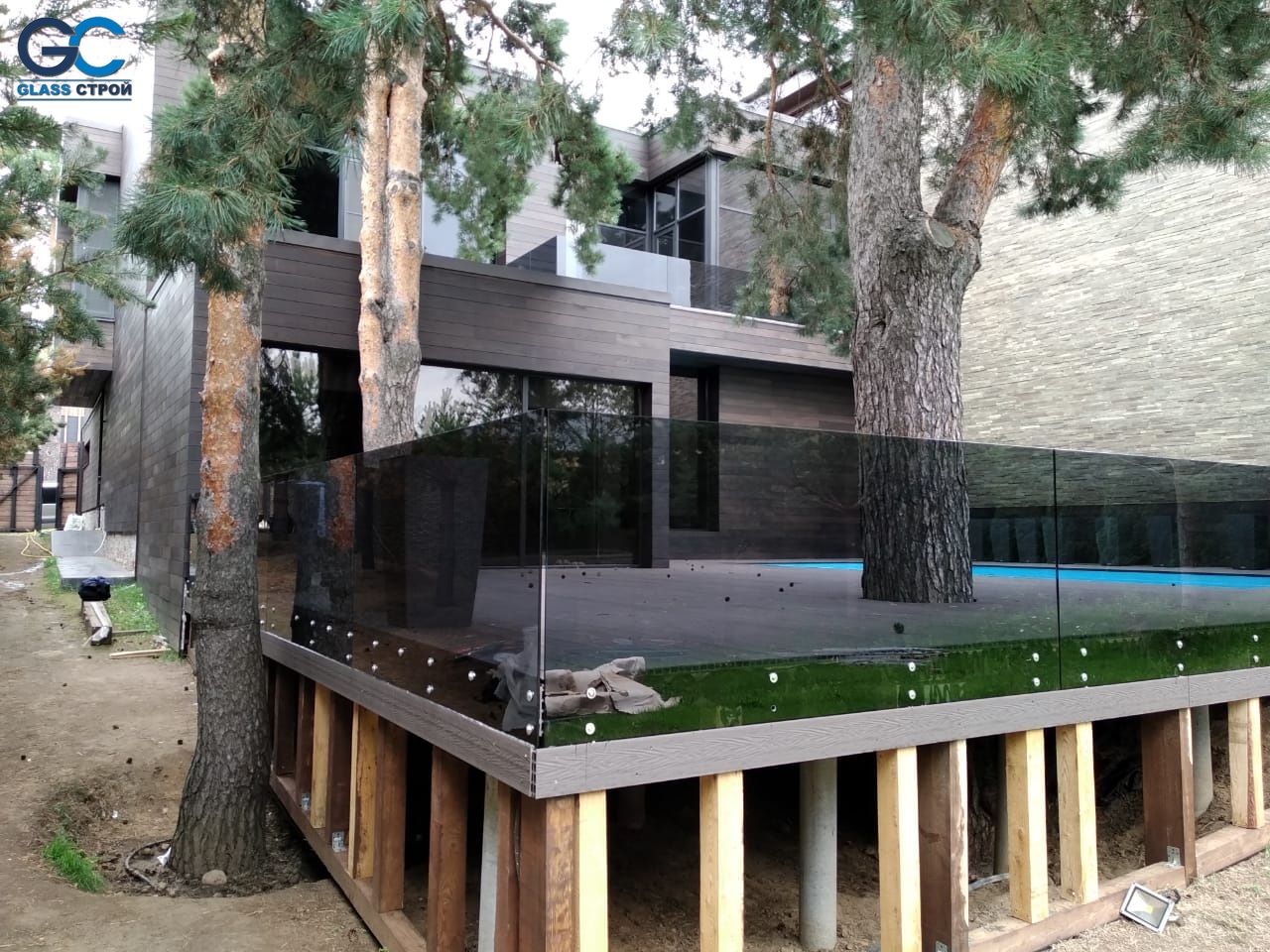

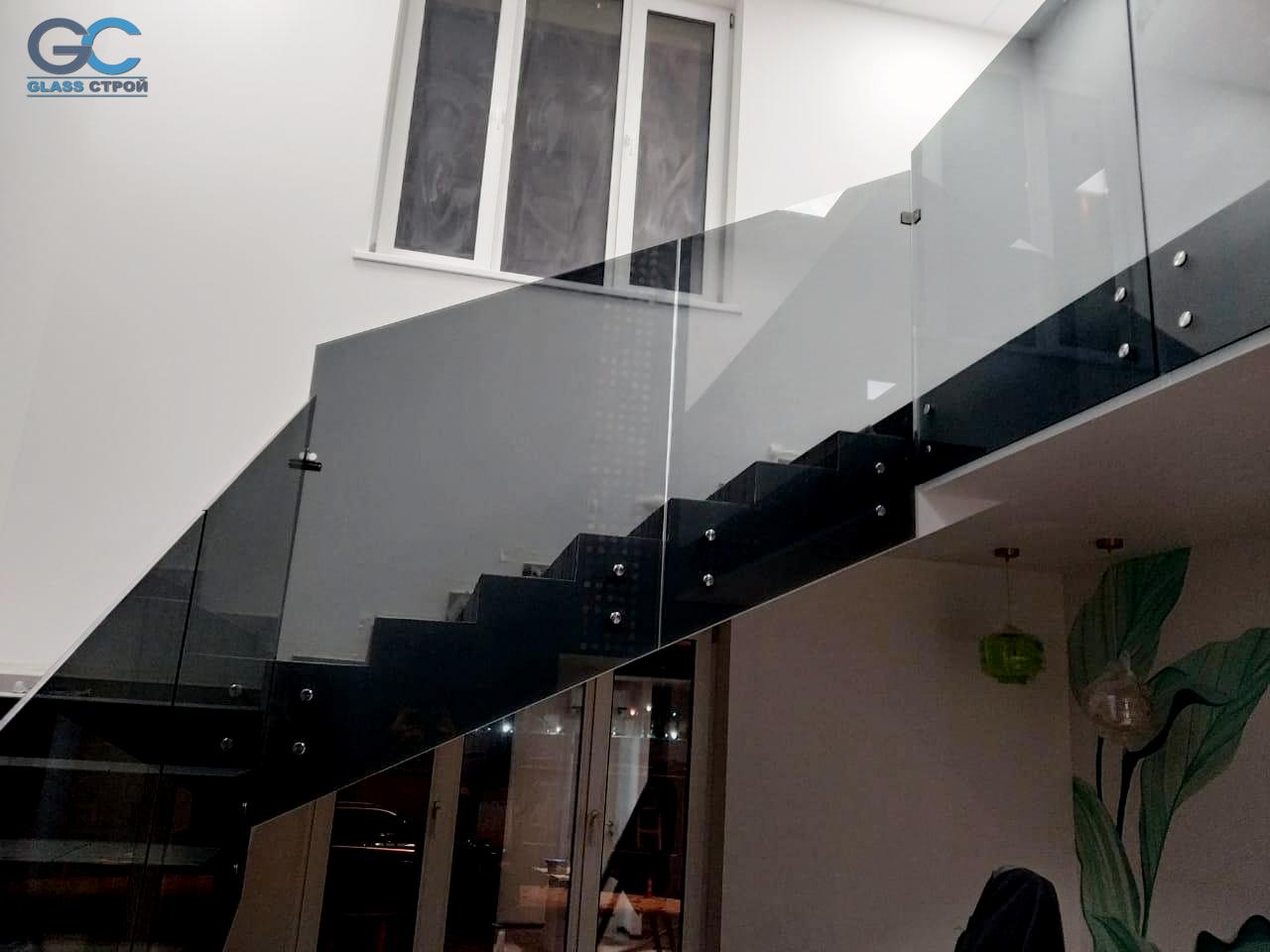

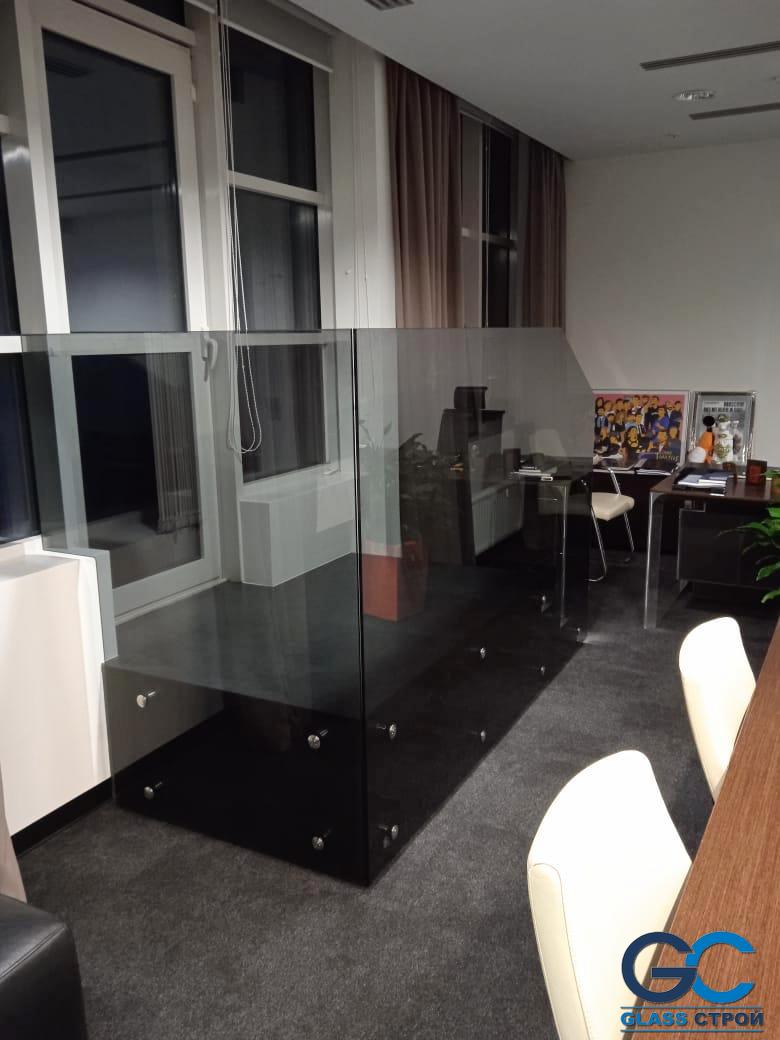

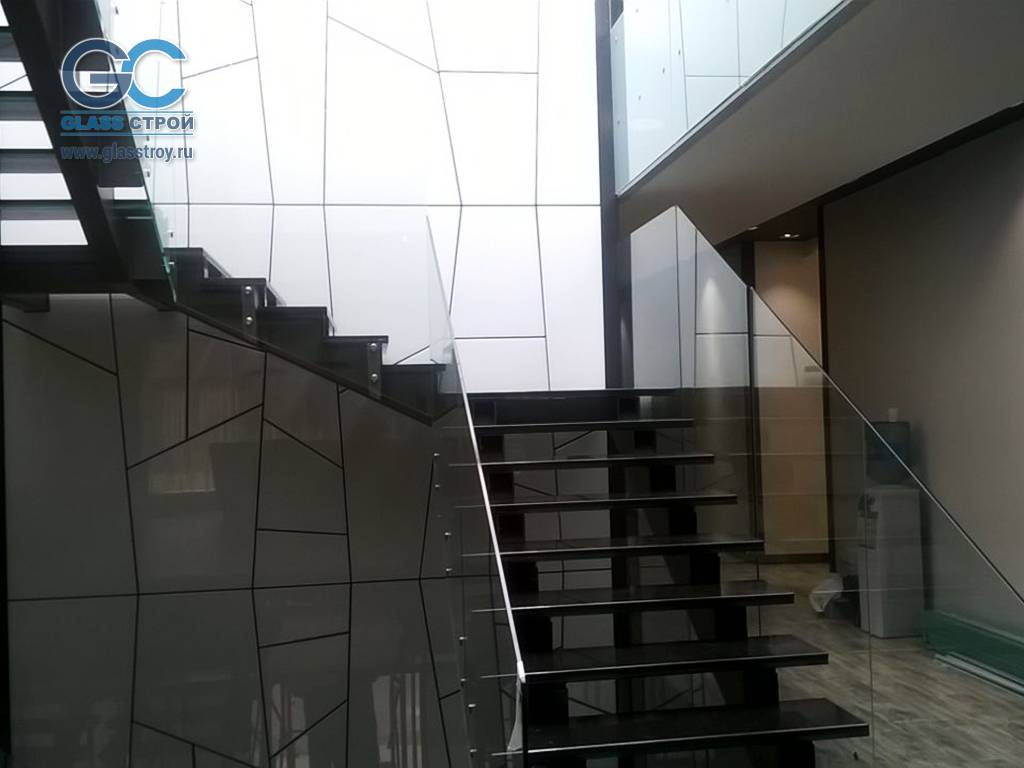

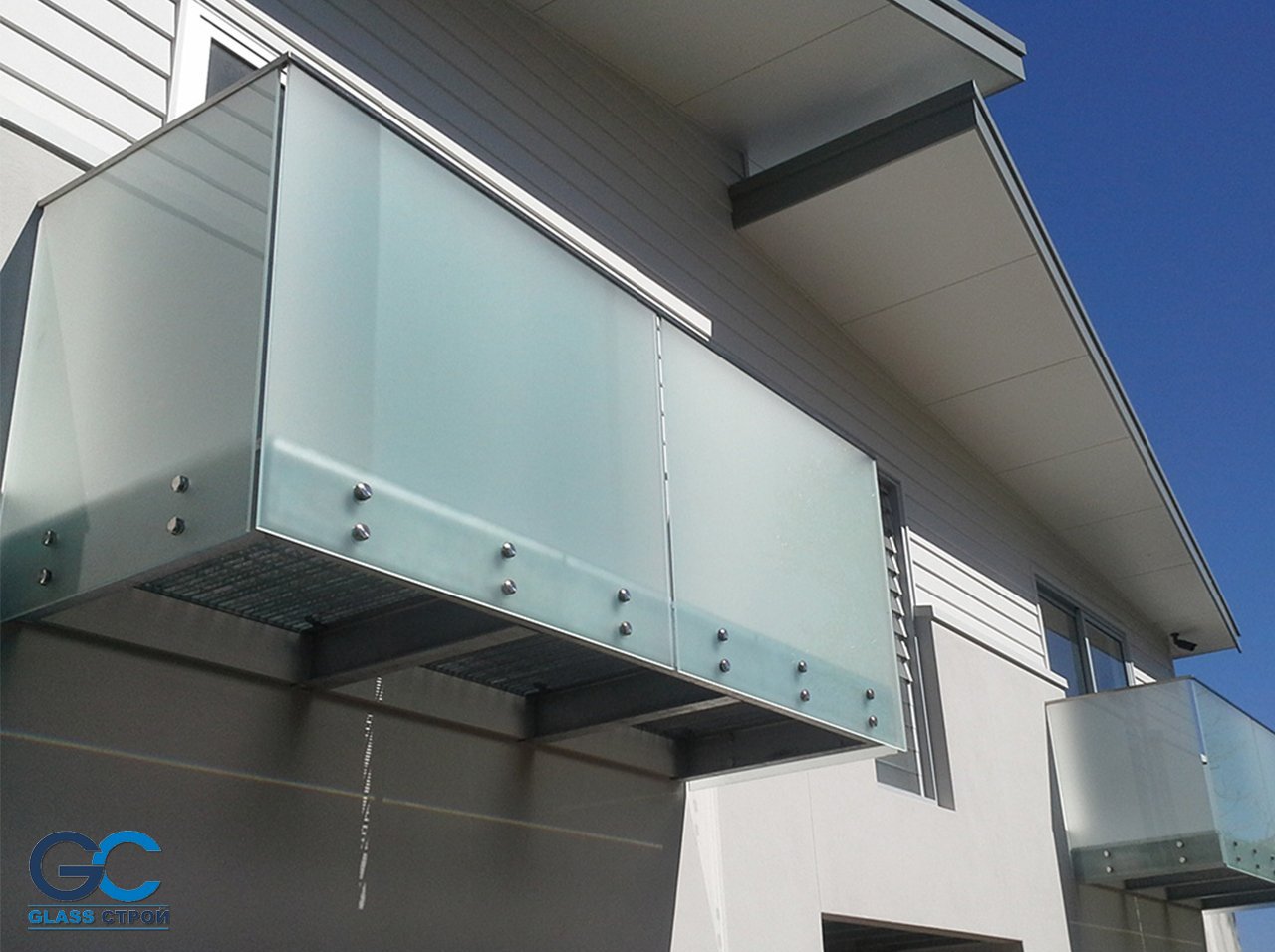

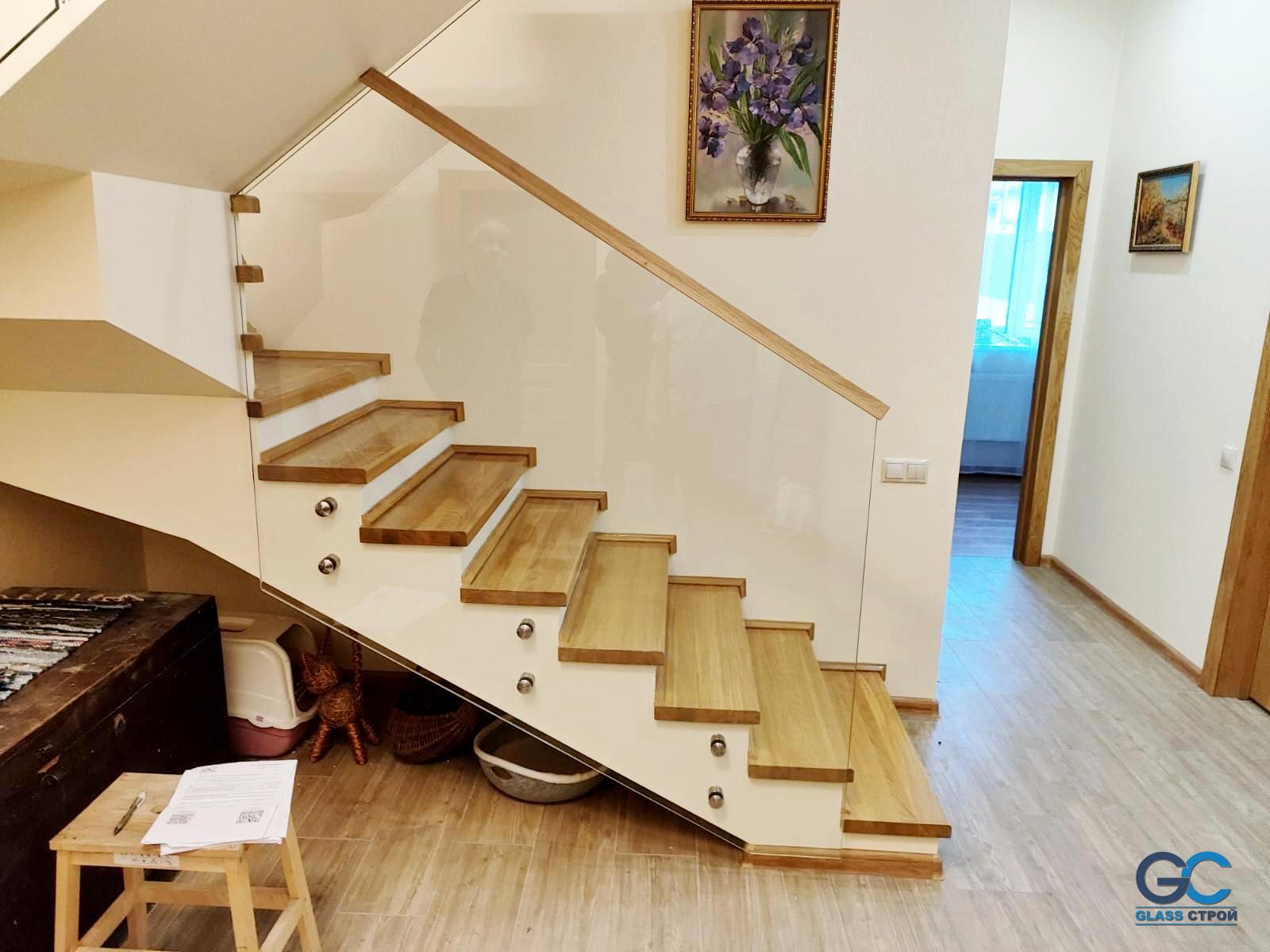

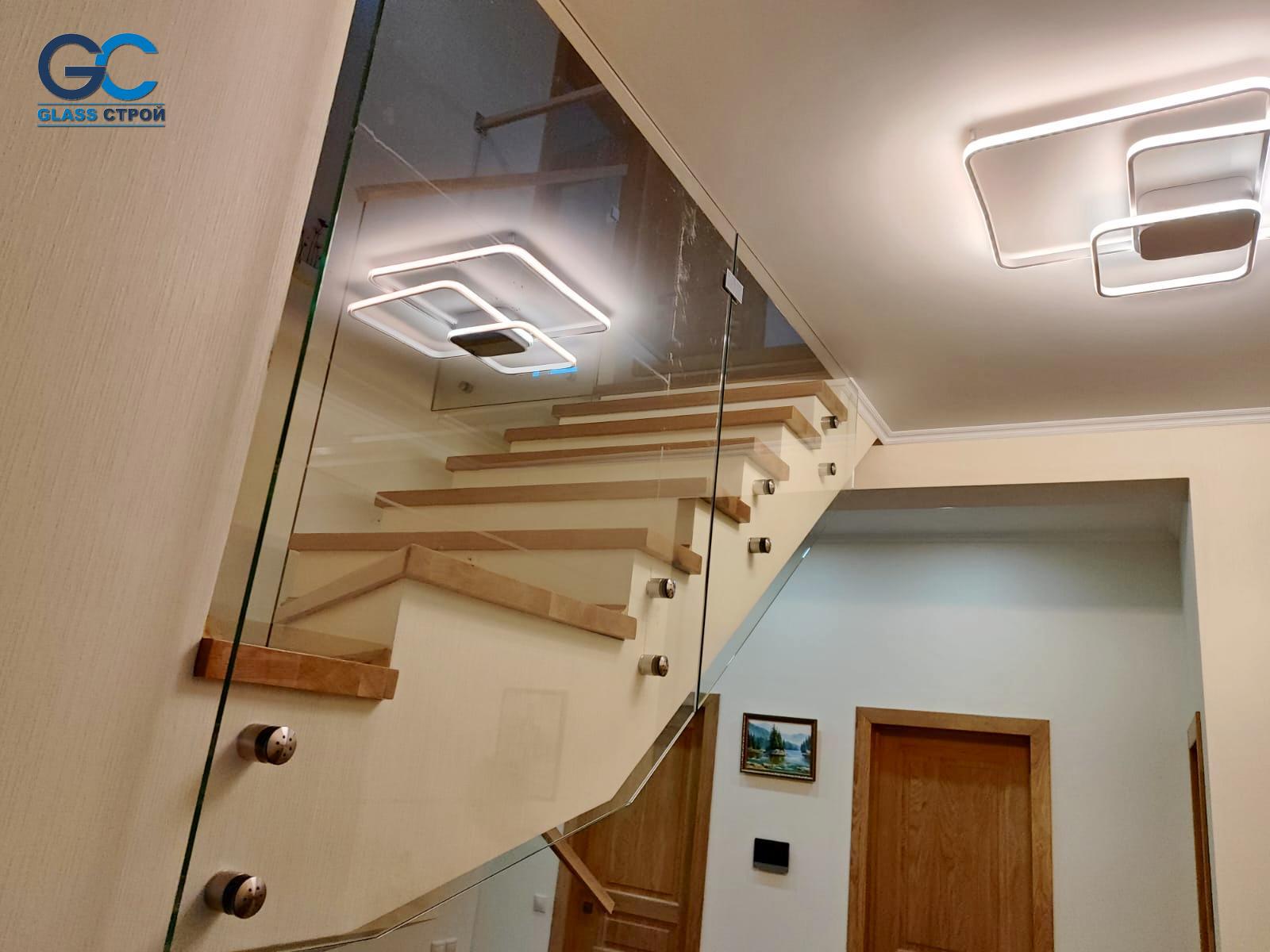

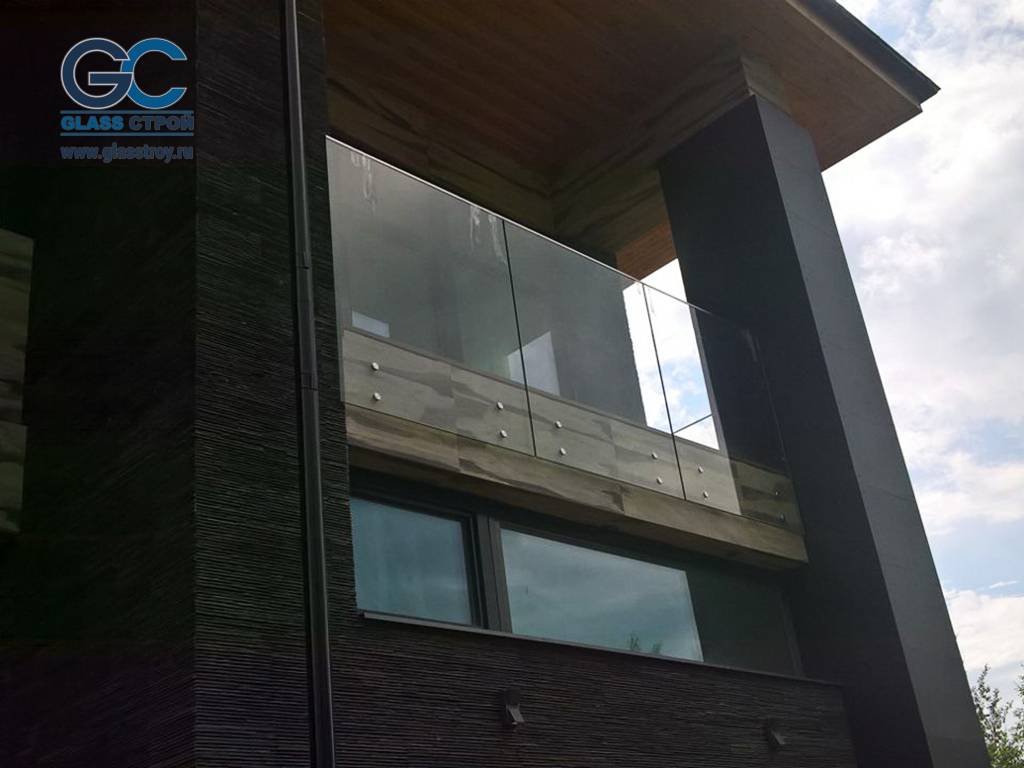

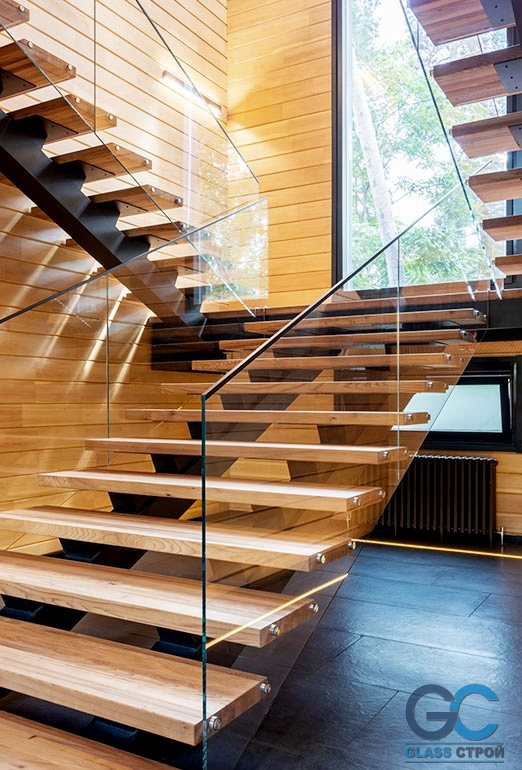

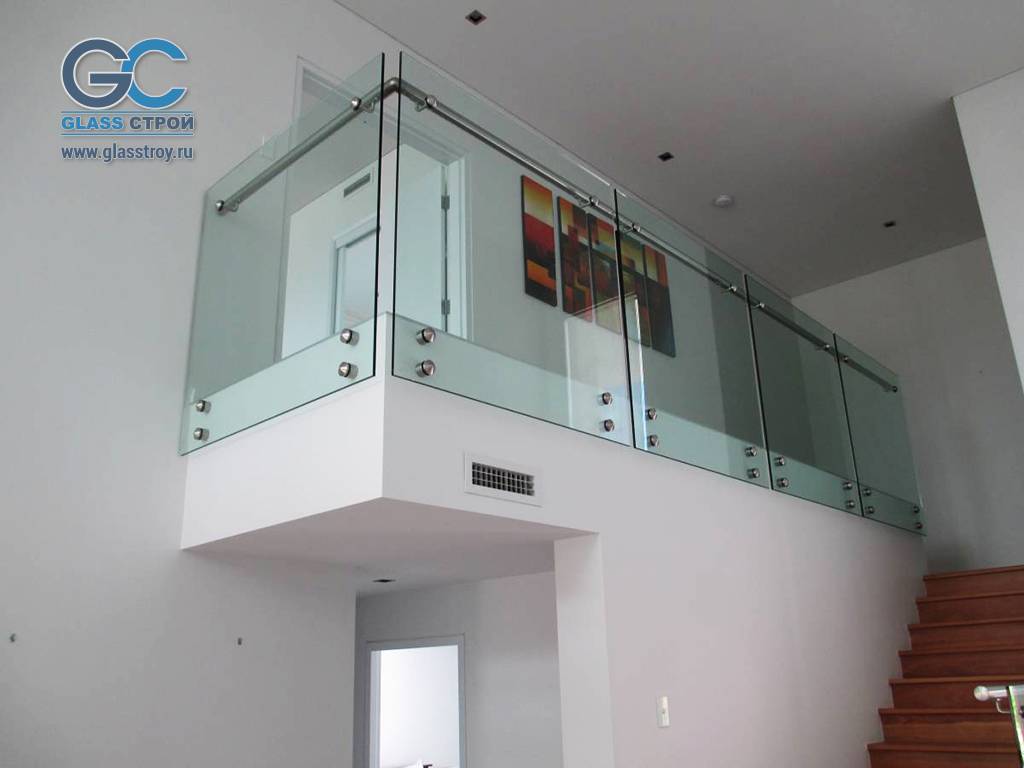

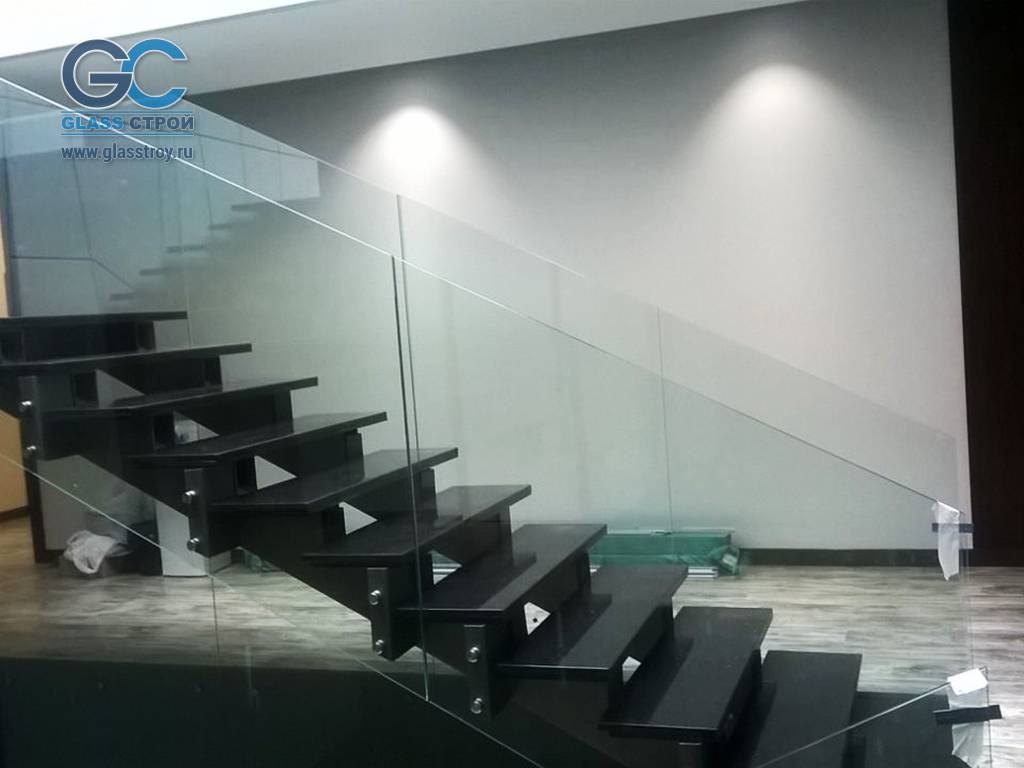

Установка цельностеклянных ограждений к торцу перекрытия на точечных коннекторах

Стеклянные ограждения на точечном креплении устанавливаются с помощью точечных крепежей исключительно к торцу перекрытия или торцу ступени. Они фиксируют каждое отдельное стеклянное полотно минимум в 4-х точках крепления. Таким образом, каждое отдельное стекло цельностеклянных ограждений прочно закрепляется в проёме.

Это самое минимально видимое крепление стеклянных лестниц из всех возможных вариантов. Точечное крепление надёжно фиксирует стеклянные панели ограждения, при этом оно практически не заметно визуально. В стекле выполняются отверстия для закрепления точечных креплений, крепление устанавливается с использованием пластиковых прокладок для исключения соприкосновения стекла непосредственно с нержавеющей сталью.

Архитекторы и дизайнеры часто применяют в своих проектах данное решение для закрепления цельностеклянных ограждений именно из-за эффекта лёгкости и воздушности внешнего вида после реализации проекта.

Мы используем для исполнения ваших задумок два типа точечных креплений из нержавеющей стали:

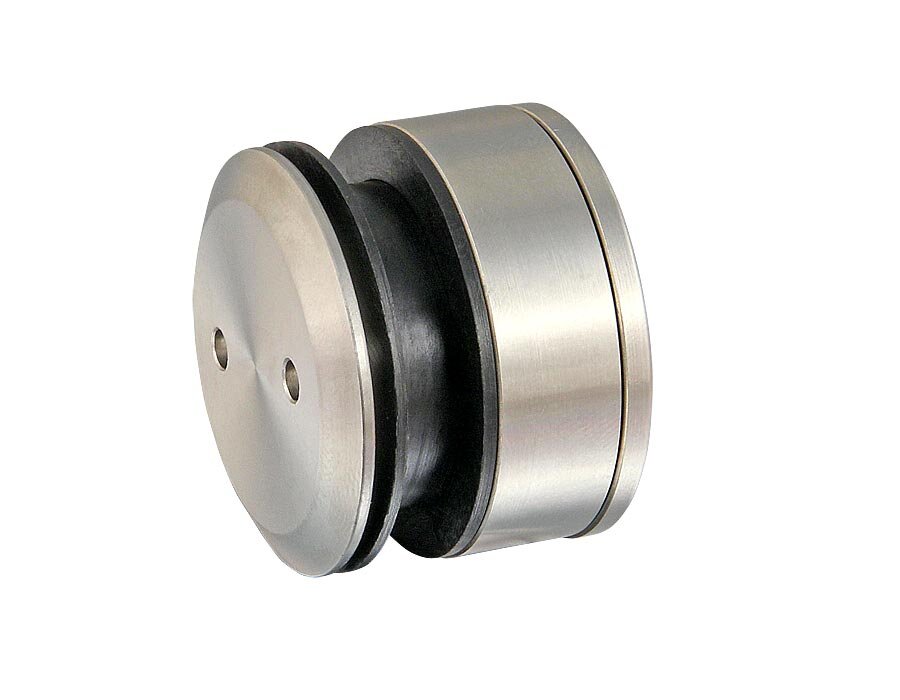

• Обычные точечные крепления из нержавеющей стали, которые устанавливаются на несущий торец ступени или перекрытия. Диаметр крепления составляет всего 35мм. Данный тип креплений выпускается в двух цветовых вариациях: шлифованная нержавеющая сталь и чёрный матовый.

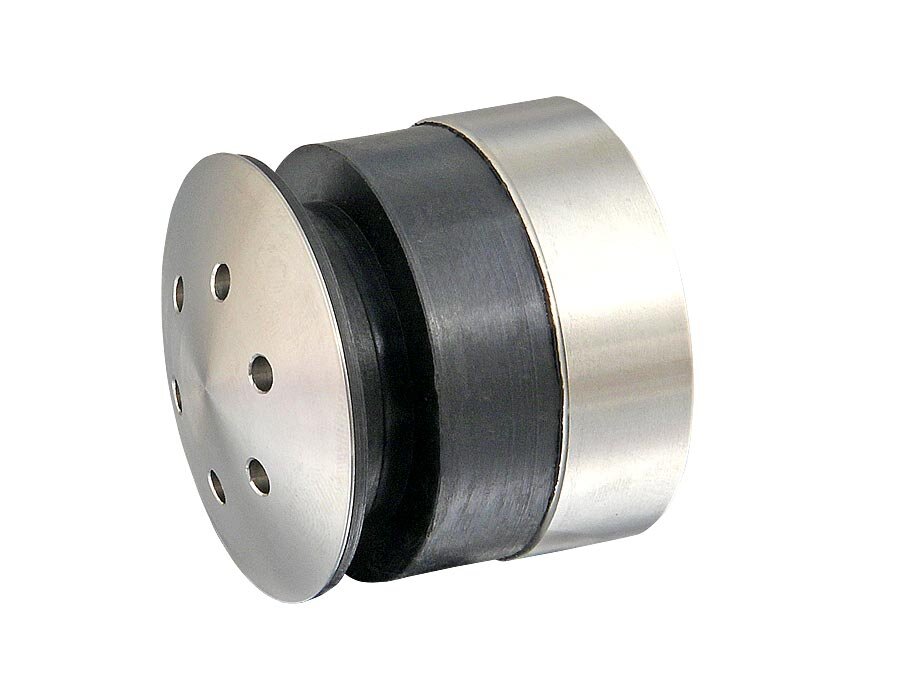

• Усиленные точечные крепления с увеличенным уровнем регулировки по вылету относительно торца несущего перекрытия или ступени. Диаметр крепления составляет 40мм.

Если точечные крепления устанавливаются в торец деревянной ступени, то для их закрепления и регулировки необходимо выбирать толщину дерева от 45мм и более.

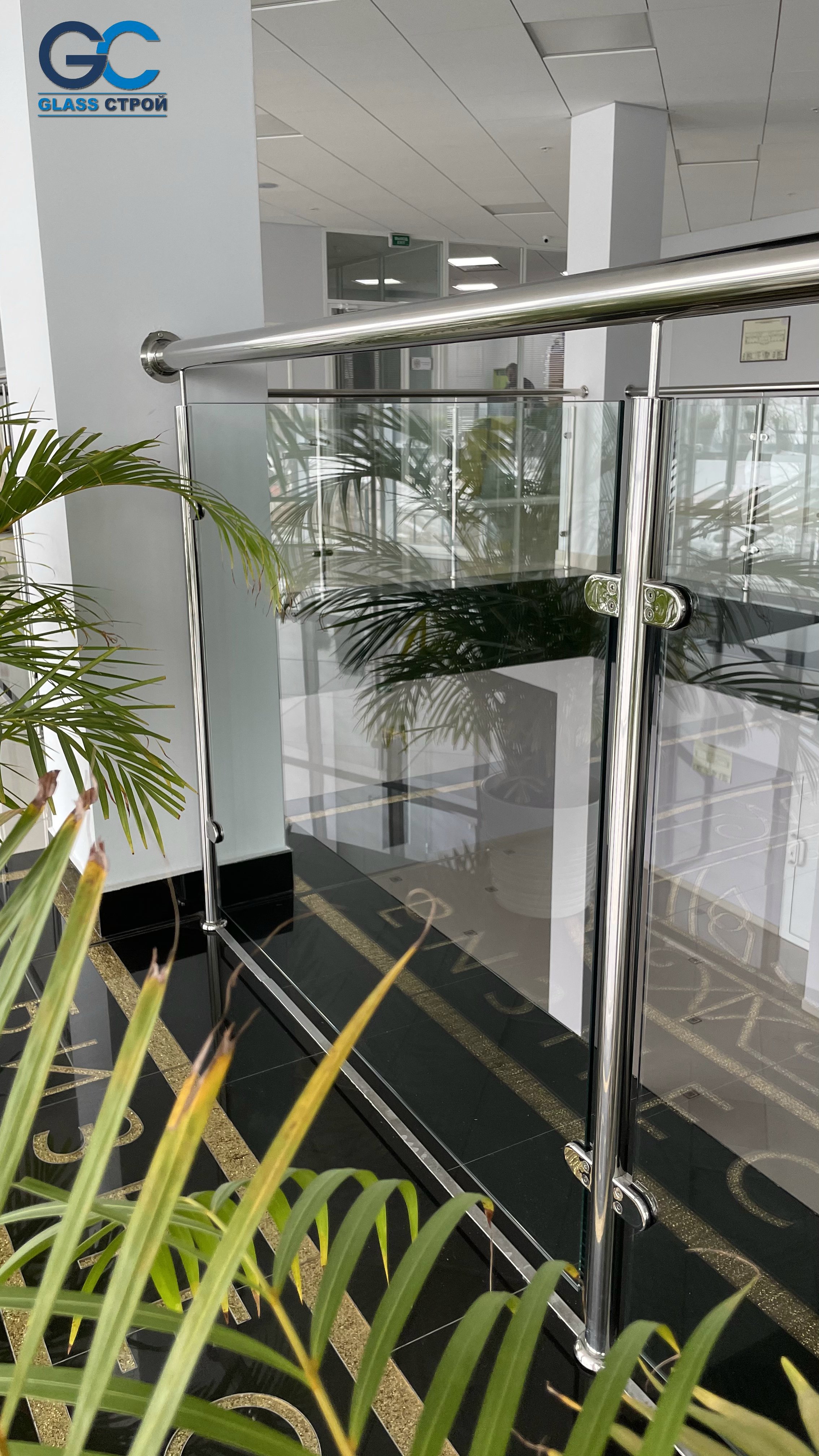

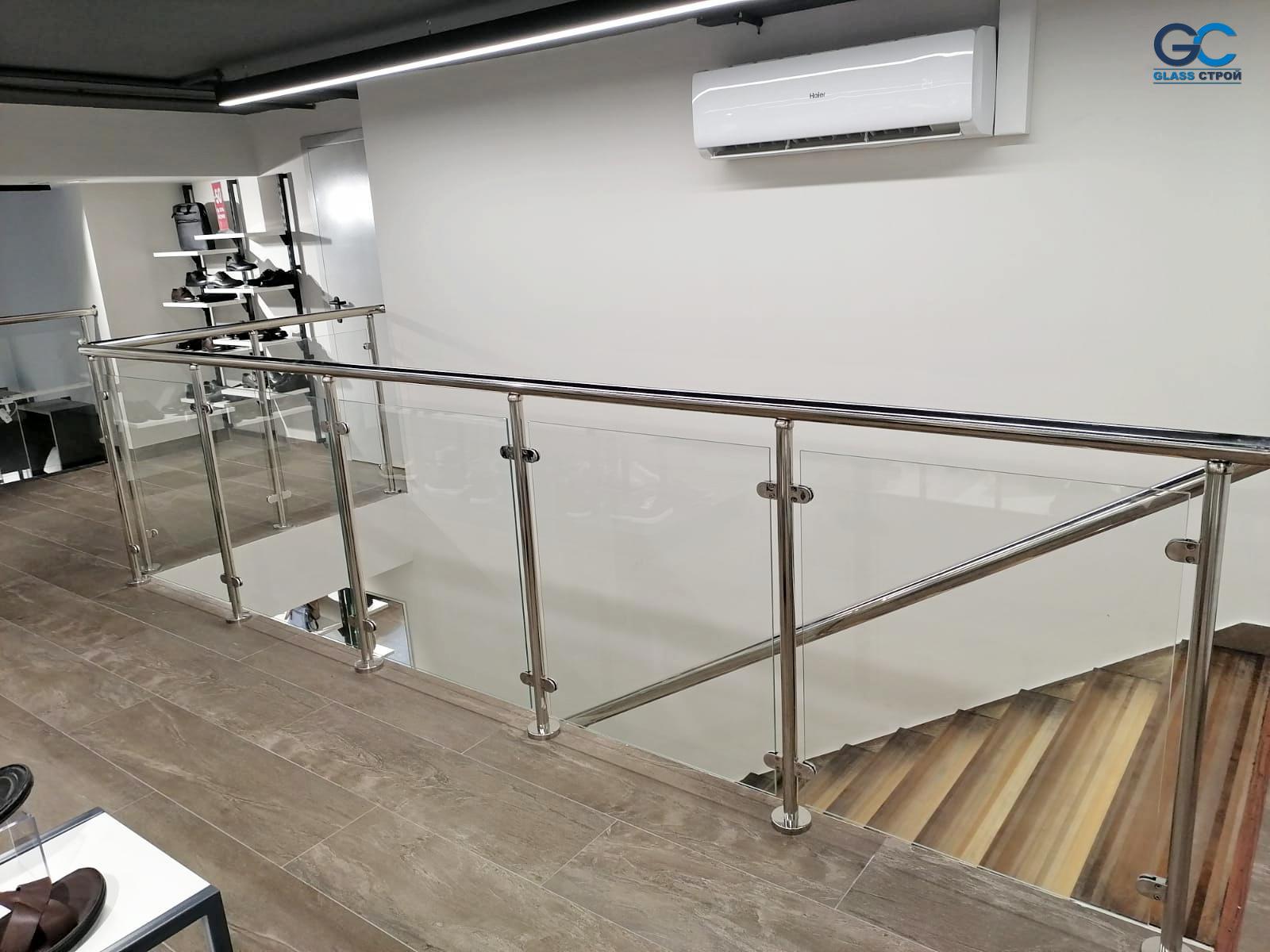

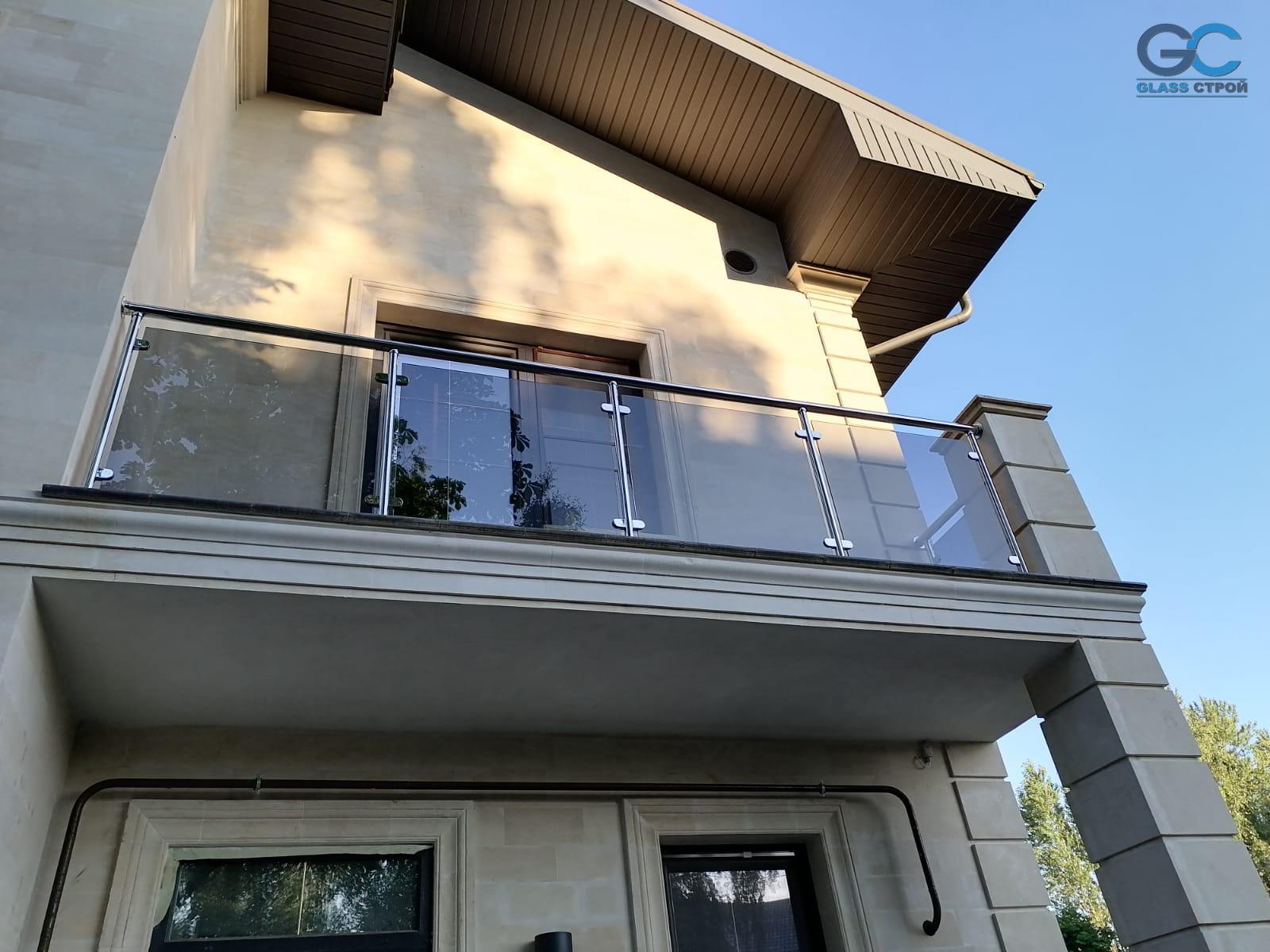

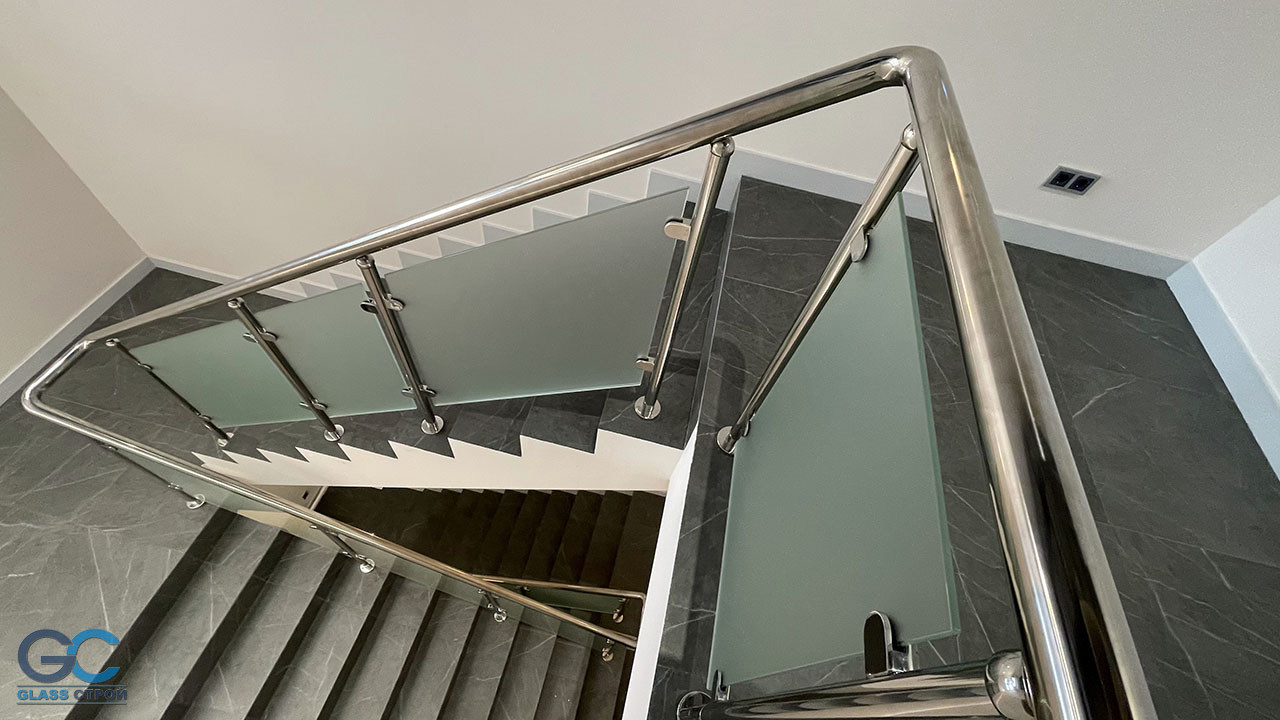

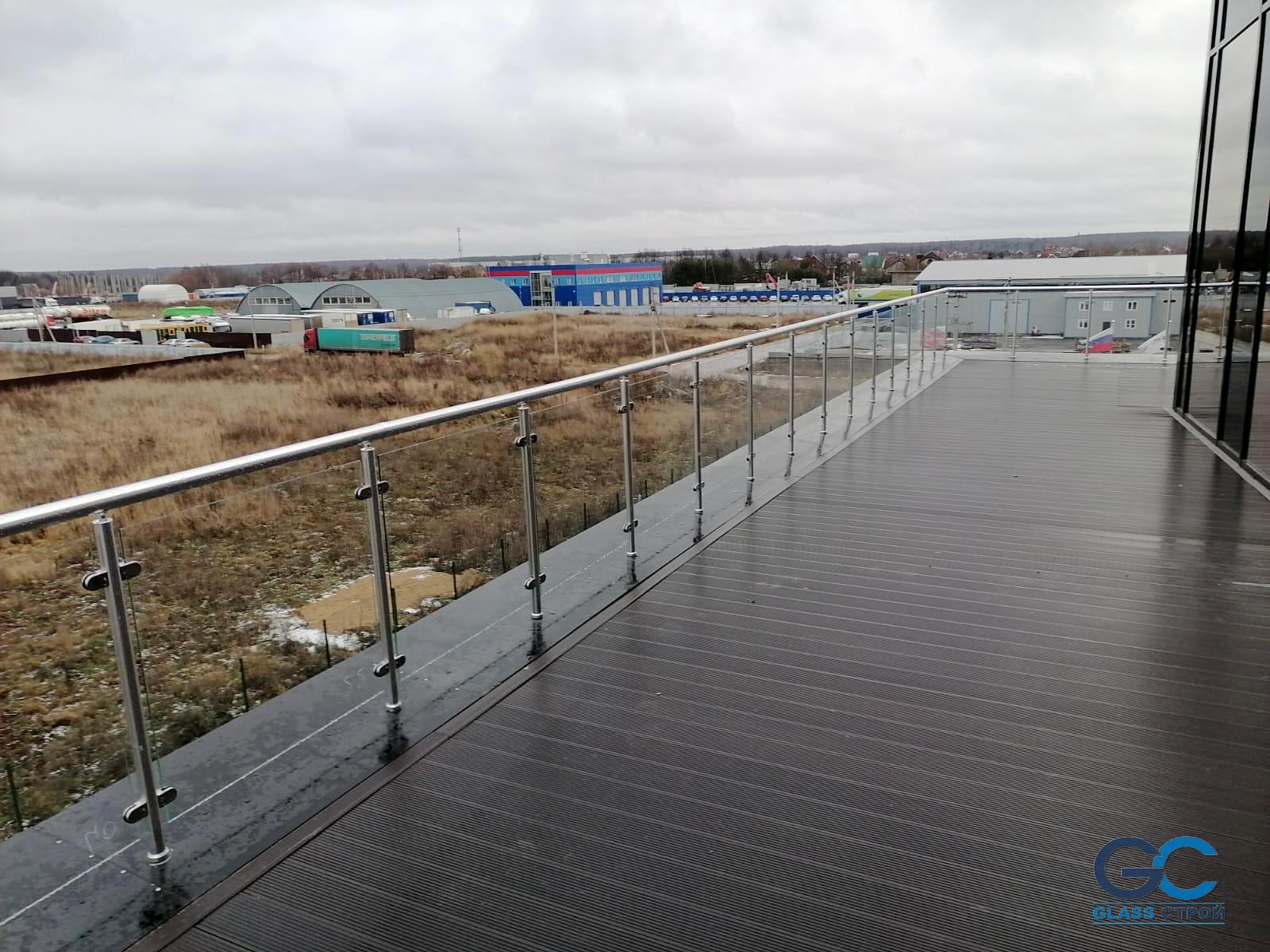

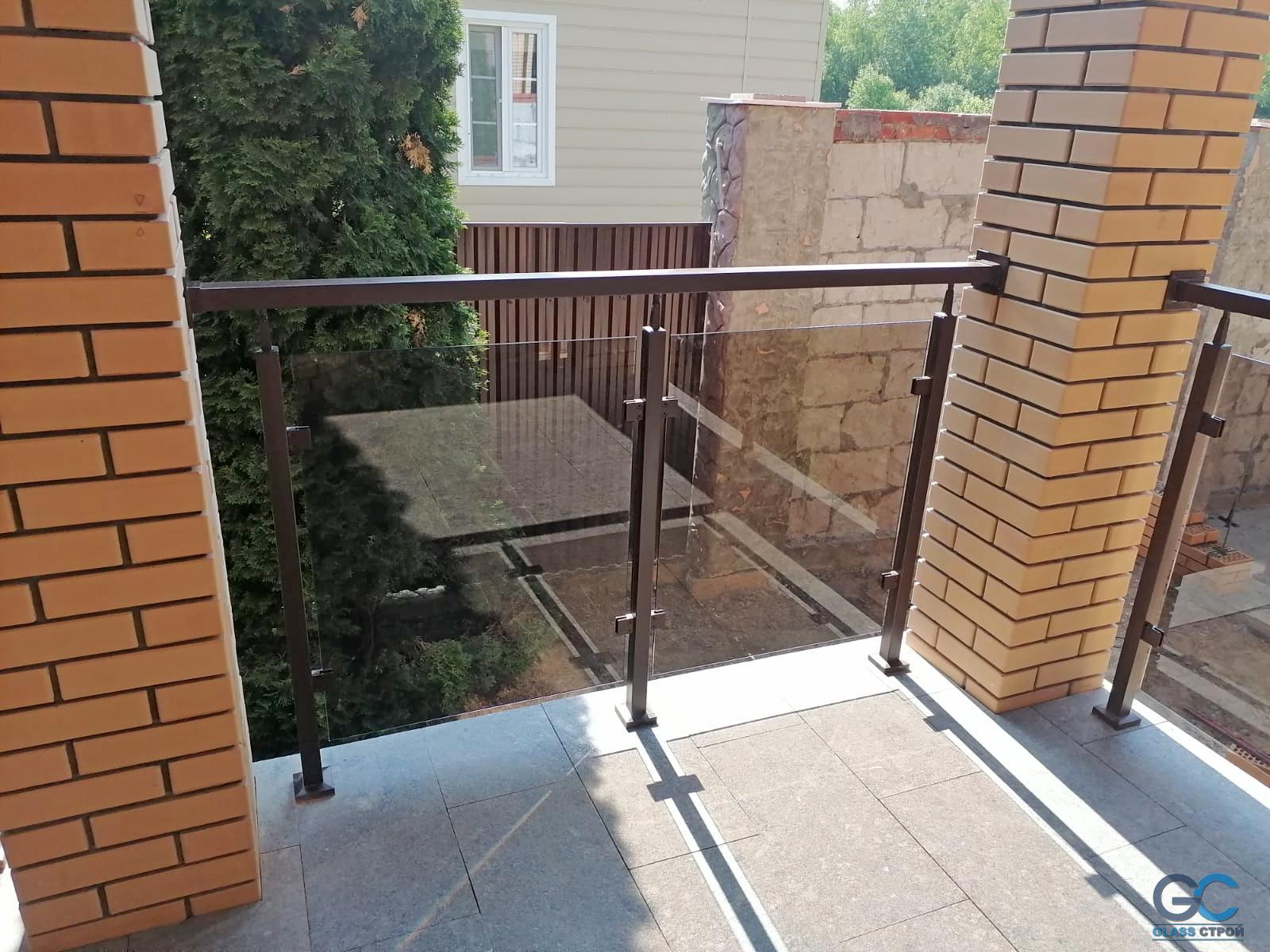

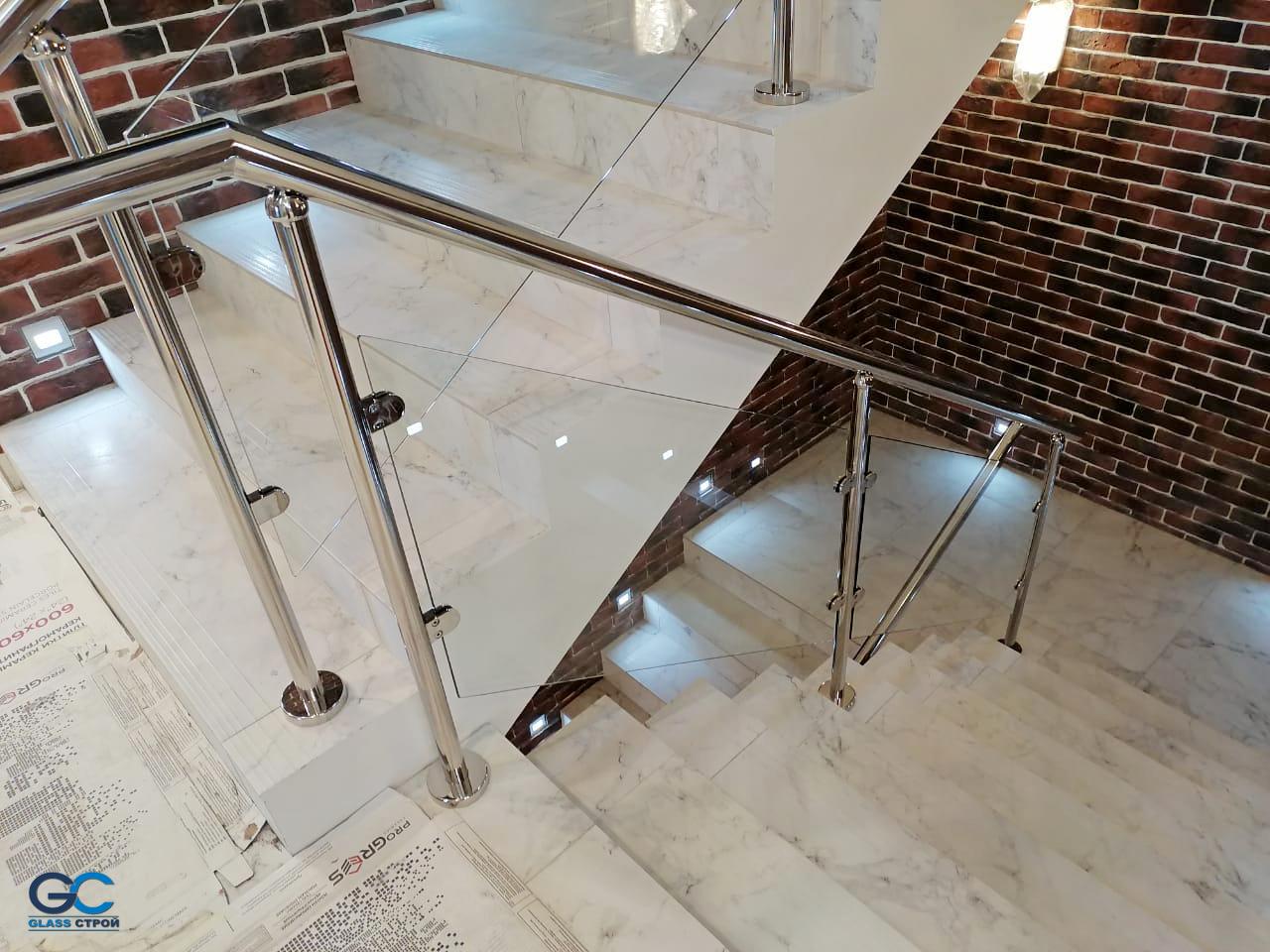

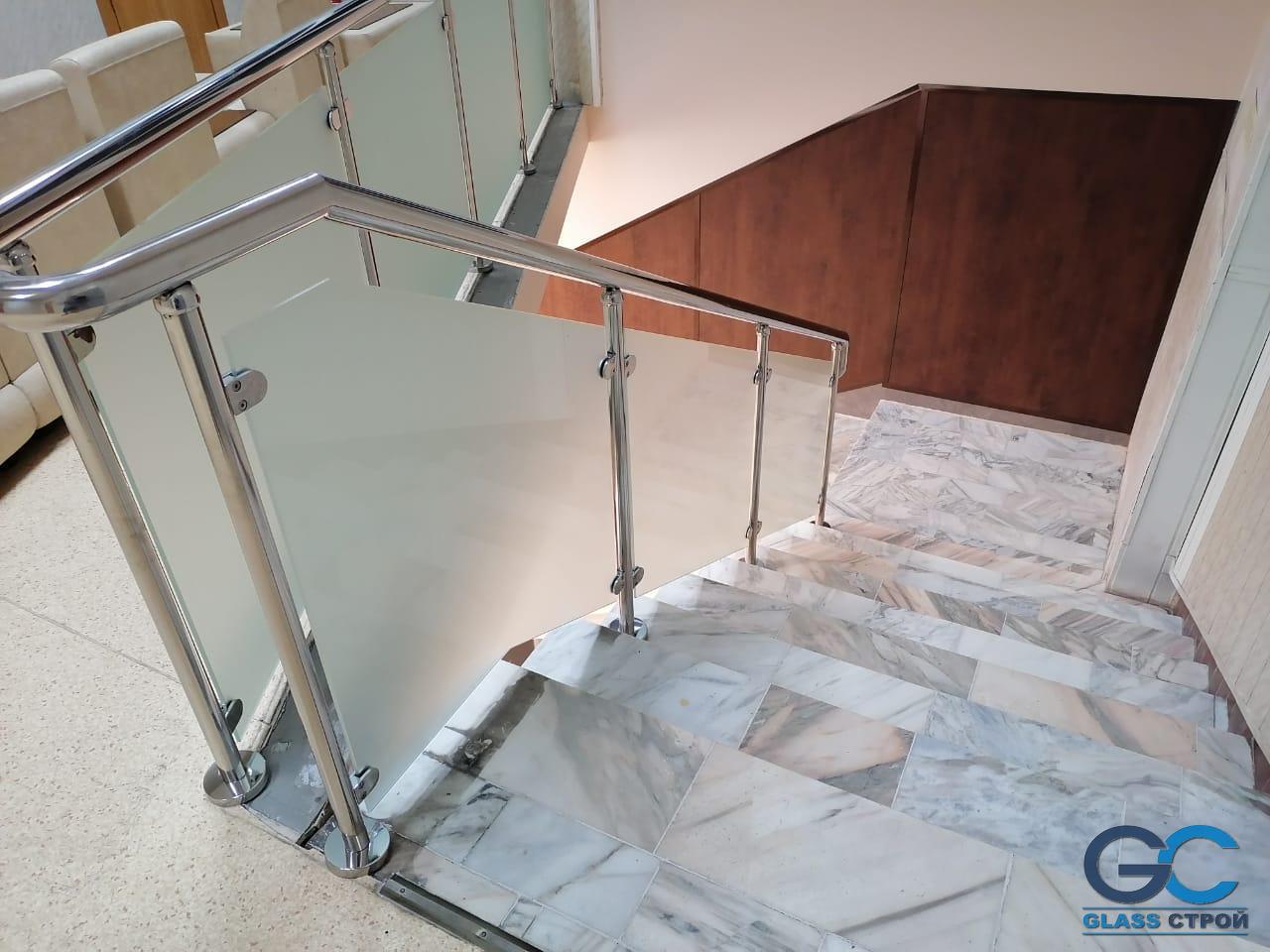

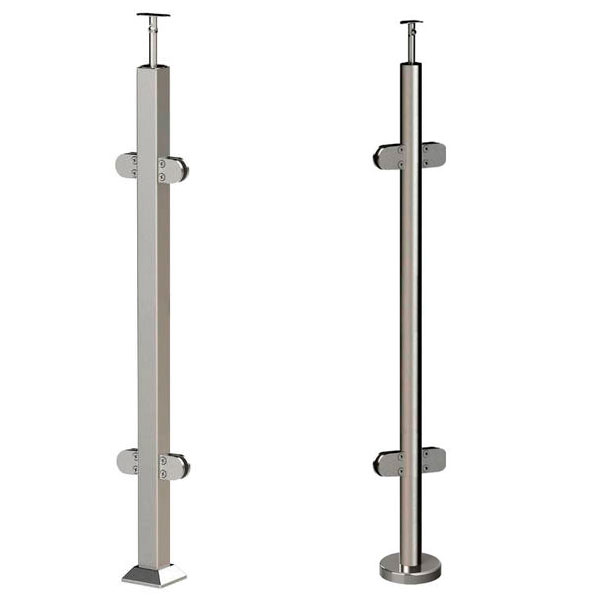

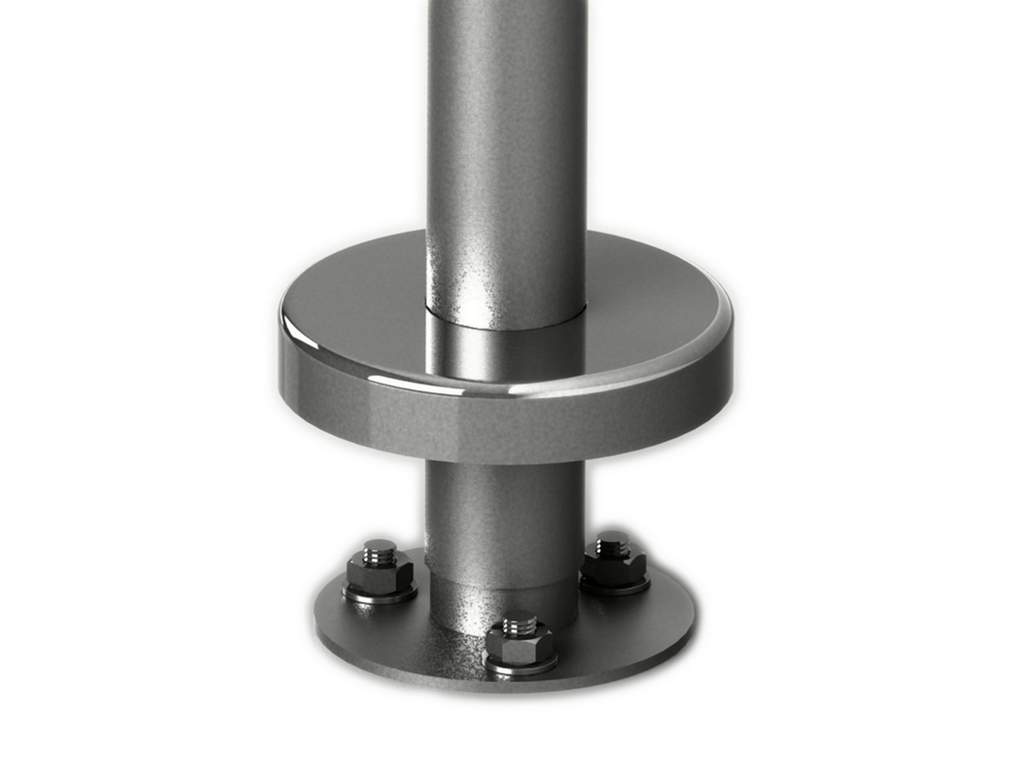

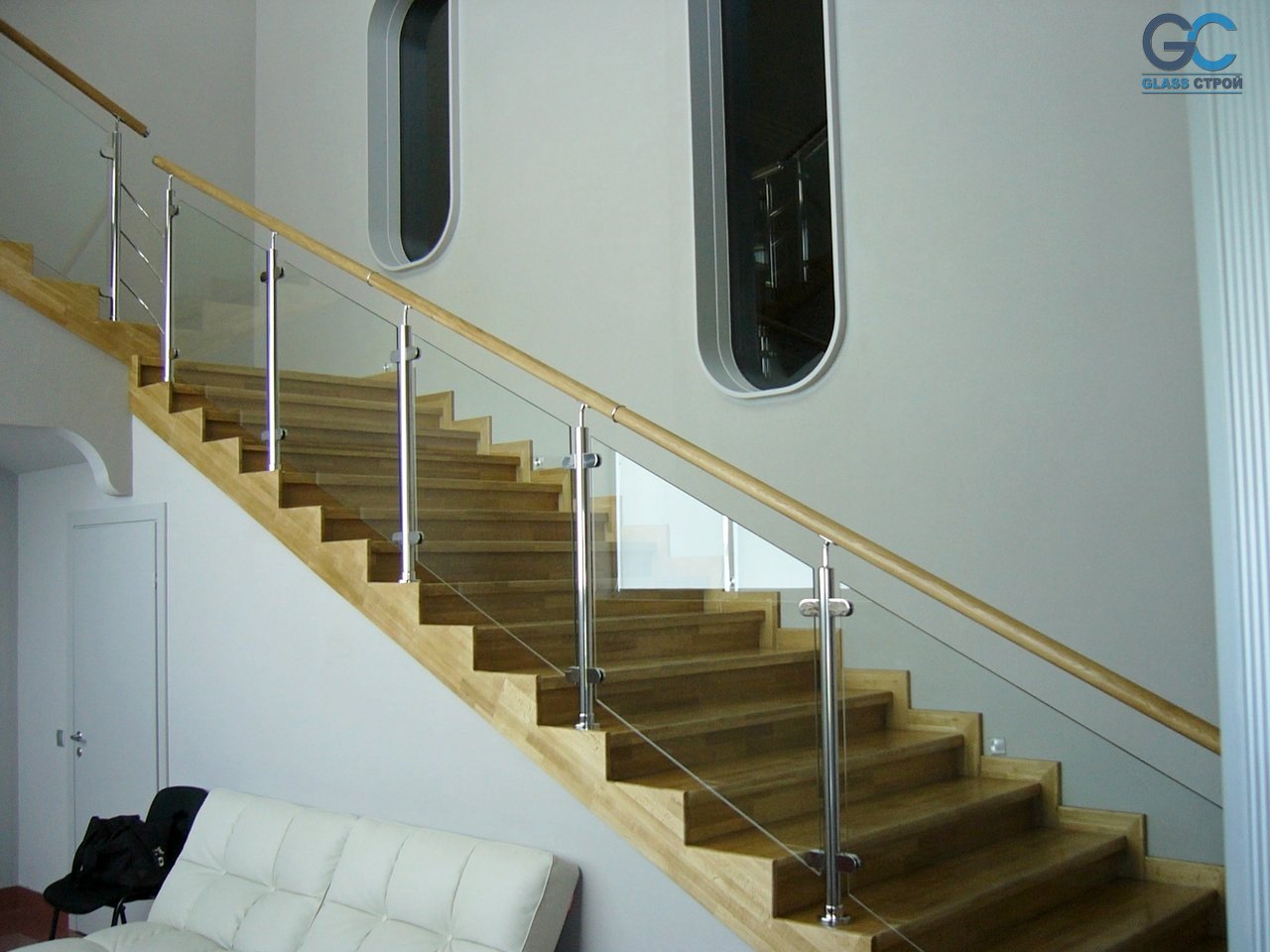

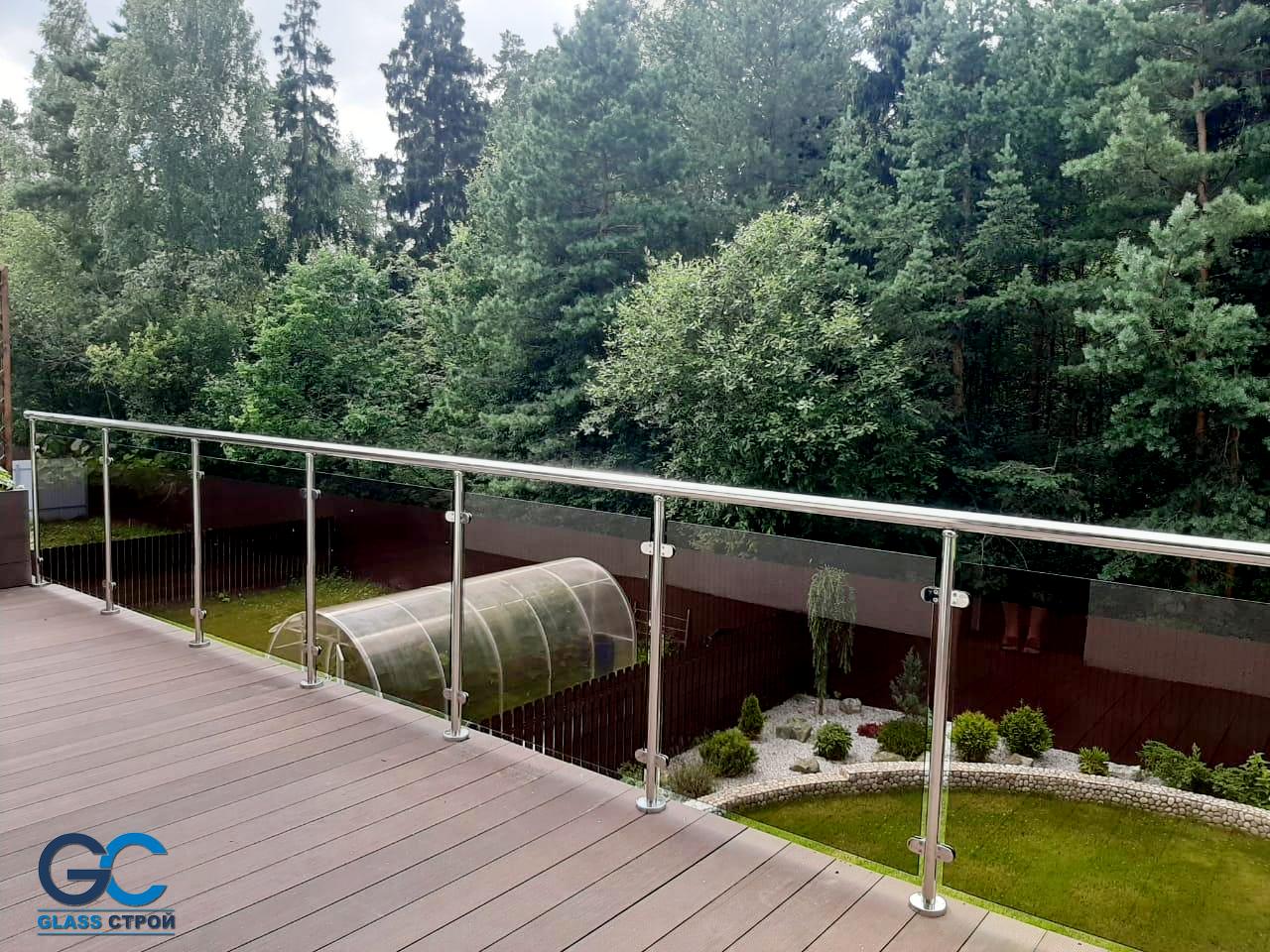

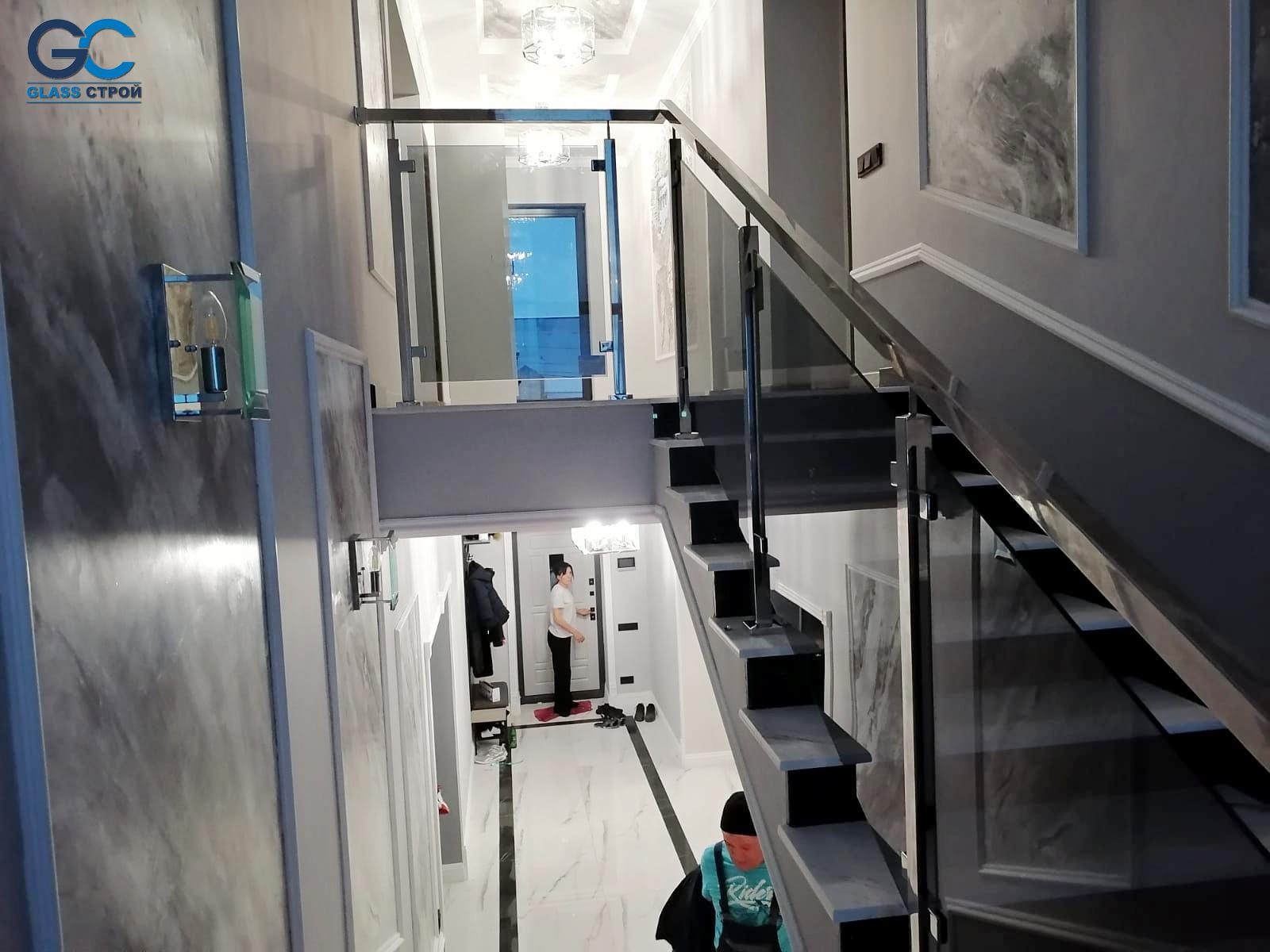

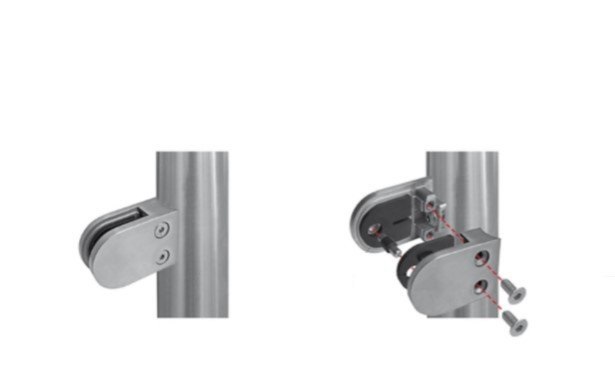

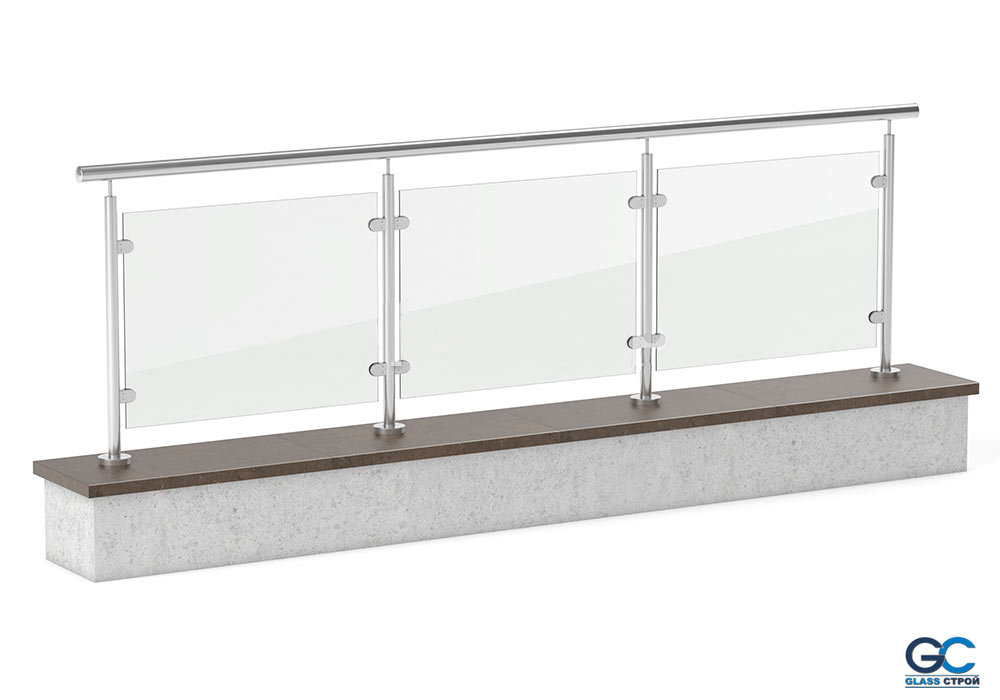

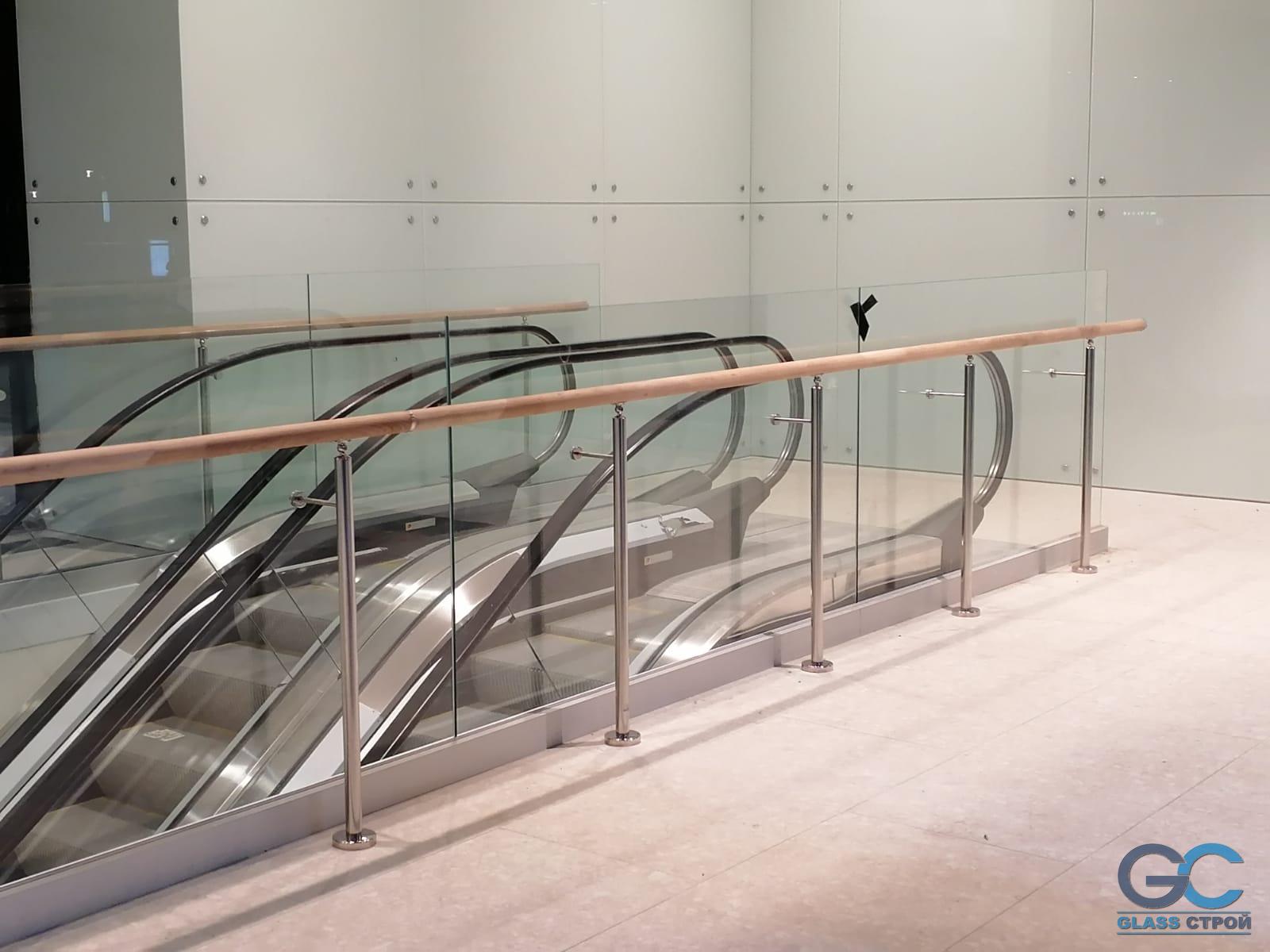

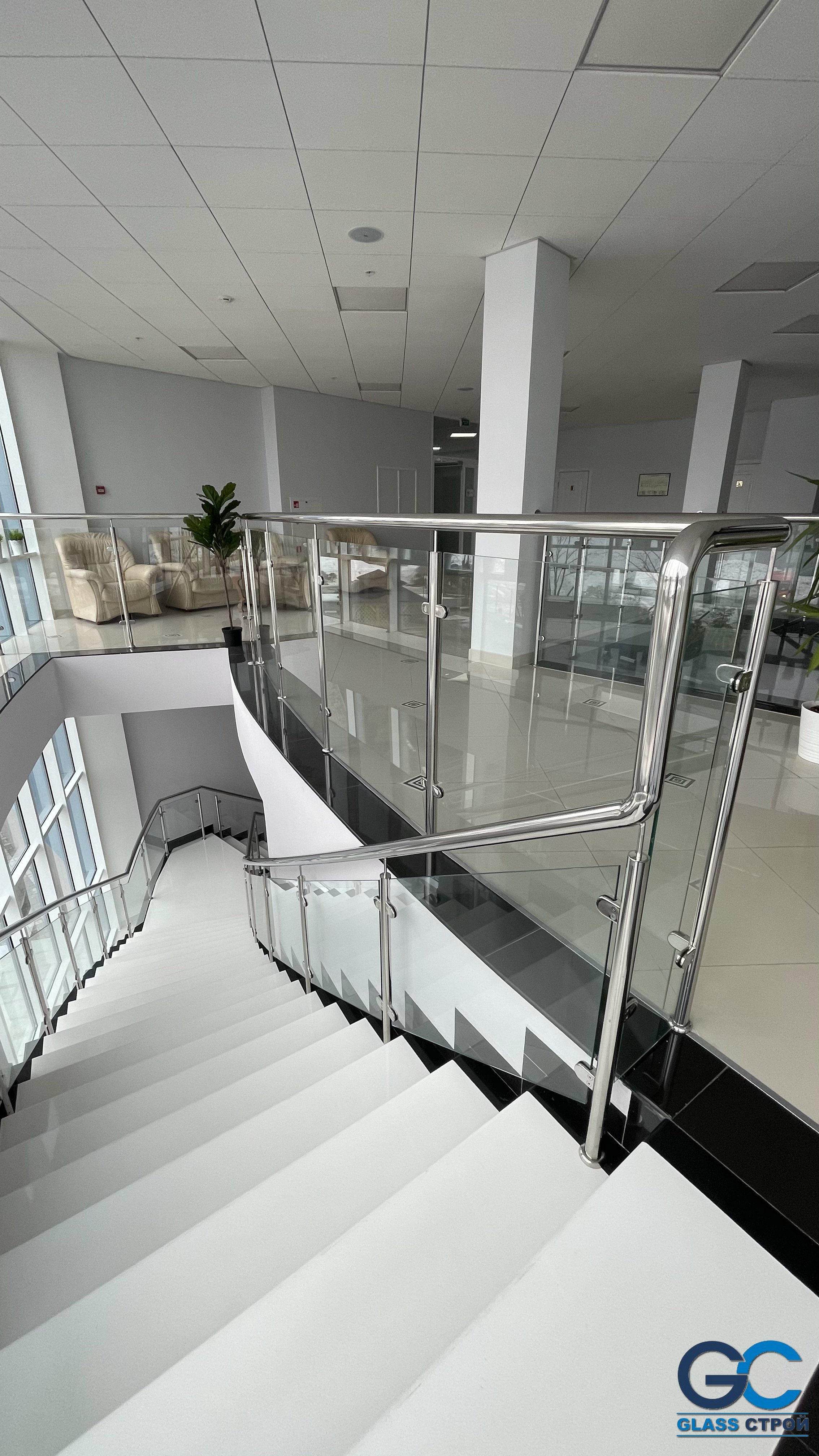

Установка цельностеклянных ограждений на вертикальных стойках из нержавеющей стали с зажимами для стекла

Установка стекла с использованием стоек из нержавеющей стали является самым бюджетным вариантом выполнения остекления лестничных ограждений. В данном варианте несущей конструкцией ограждения являются вертикальные стойки из нержавеющей стали, в торцевых частях которых, после их установки, закрепляются стеклянные панели из закалённого стекла толщиной 8мм или из закалённого триплекса 4+4 мм. Стойки можно выполнить как круглого сечения, так и квадратного. Стекло фиксируется в зажимах для стекла, выполненных из нержавеющей стали и имеющих резиновые прокладки для того, чтобы стекло не соприкасалось напрямую с металлом. Ограждения на вертикальных стойках из нержавеющей стали можно закреплять как на торец перекрытия или балкона, так и на плоскость чистового напольного покрытия. Стойки имеют декоративные крышки из нержавеющей стали, которые закрывают крепёж, конструкция в целом выглядит стильной и завершённой.

Мы выполняем только сварные прочные конструкции из нержавеющей стали марки AISI 304 (в России, согласно ГОСТ, её аналогом является сталь 08Х18Н10), которая предназначена для установки на открытом воздухе и не подвергается воздействию осадков, кислот и выдерживает высокие температуры.

Лестничное ограждение стоечного типа с заполнением из стекла будут радовать глаз и служить вам десятилетиями без изменения своих технических характеристик и внешнего вида. Сверху ограждений устанавливается поручень круглого или квадратного сечения, который делает внешний вид лестничных ограждений завершённым.

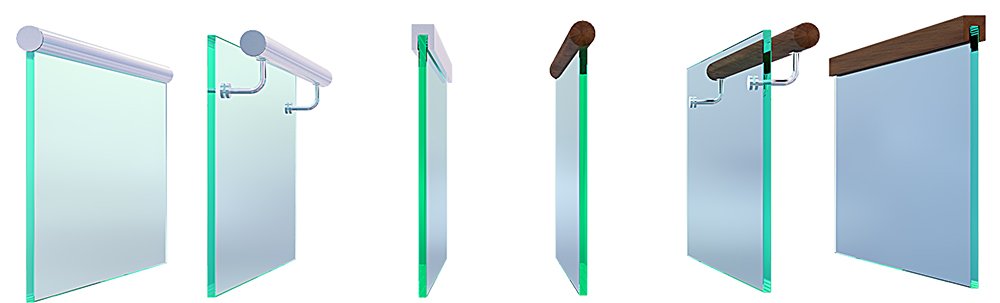

Варианты установки поручней на цельностеклянные ограждения

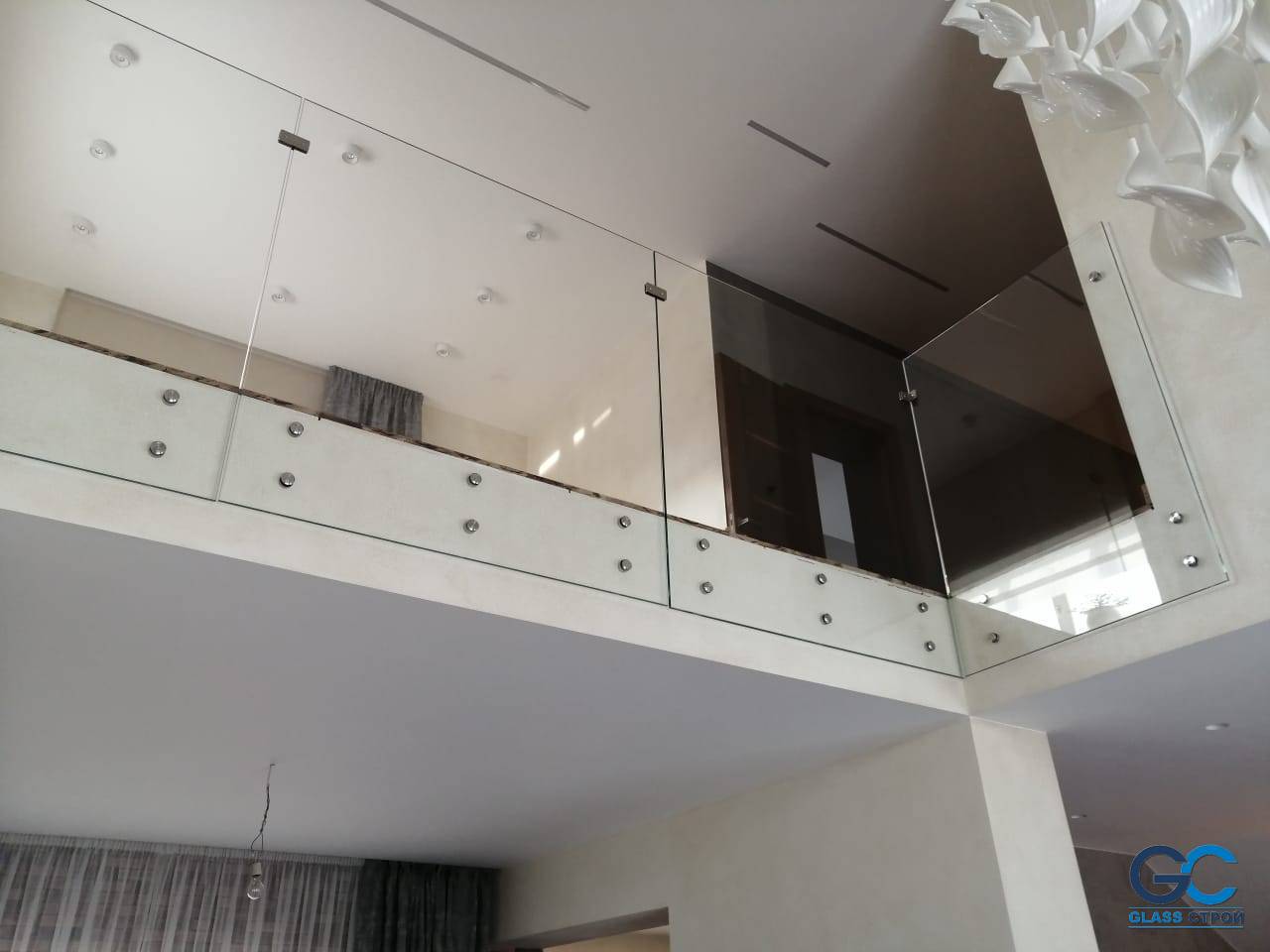

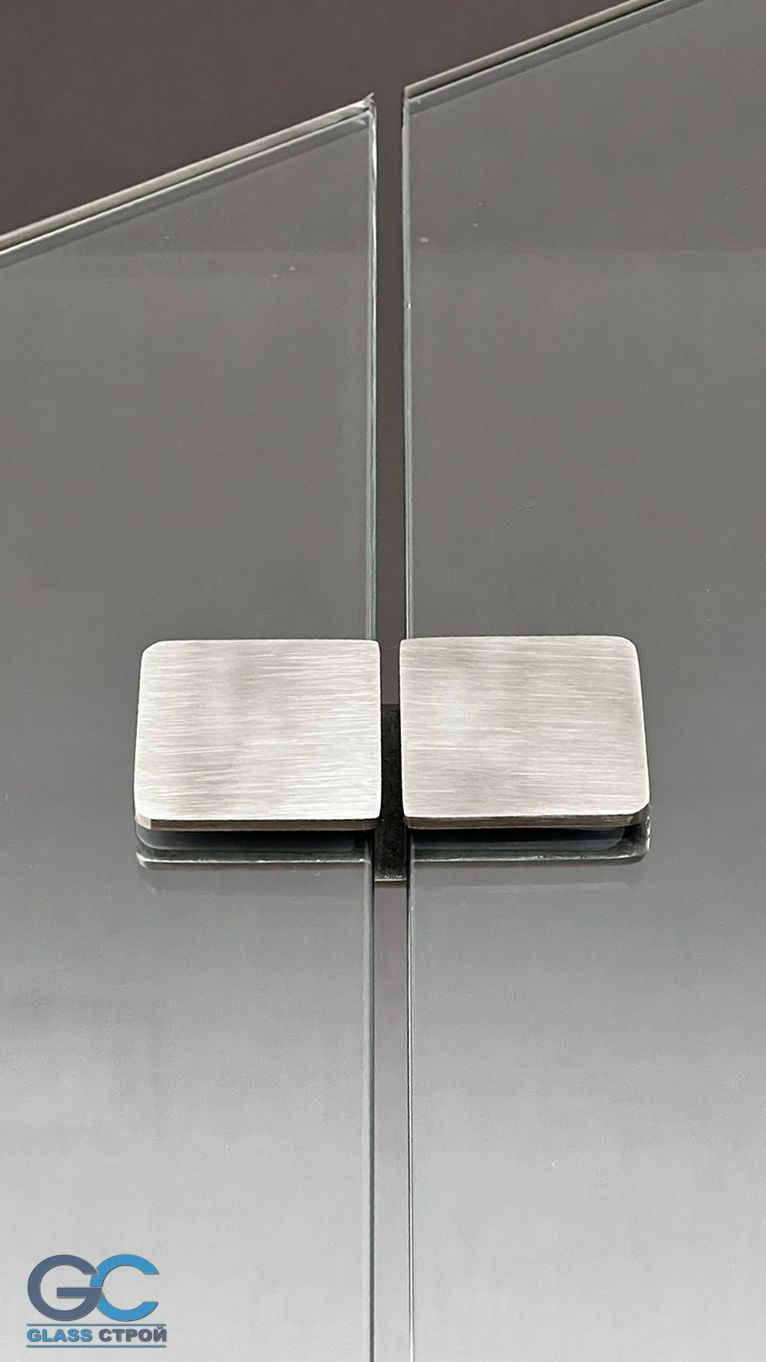

Цельностеклянные ограждения можно устанавливать как с верхним поручнем, так и без него, оставляя верхний край стекла не закрытым. В случае отсутствия верхнего поручня на ограждении, стёкла необходимо стягивать между собой соединительными коннекторами, для того чтобы конструкция была единым целым и была максимально безопасной при эксплуатации.

Чтобы конструкция стеклянных лестничных ограждений после установки стала монолитной единой по всей длине, применяют установку верхнего поручня непосредственно на верхнюю кромку стекла. Поручень можно изготавливать из различных материалов, таких как алюминий, нержавеющая сталь или дерево, различных конфигураций: круглый, квадратный, прямоугольный или П-профиль.

Мы предлагаем вам выбрать вариант верхнего стягивающего профиля в зависимости от вашего предпочтения:

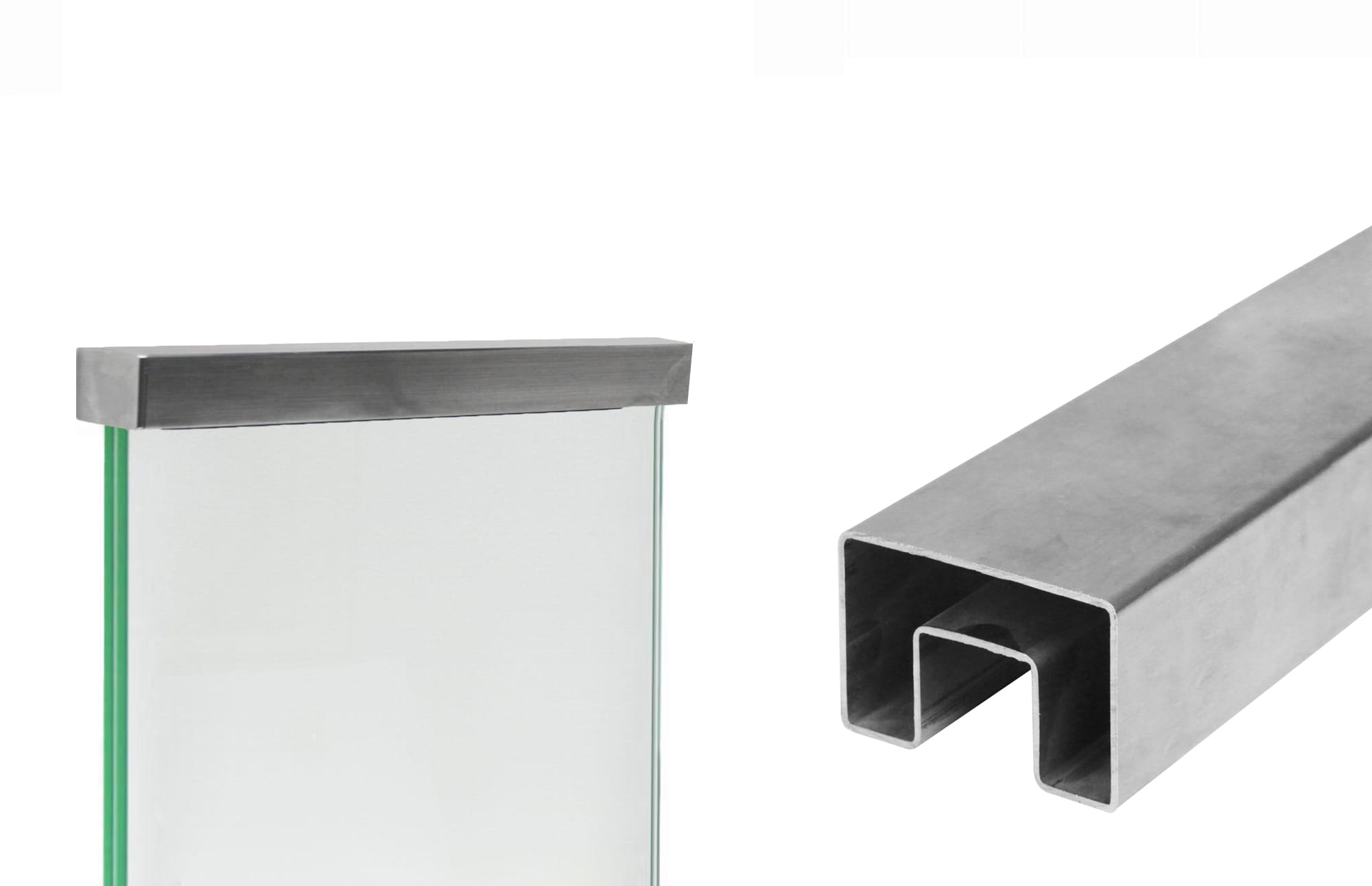

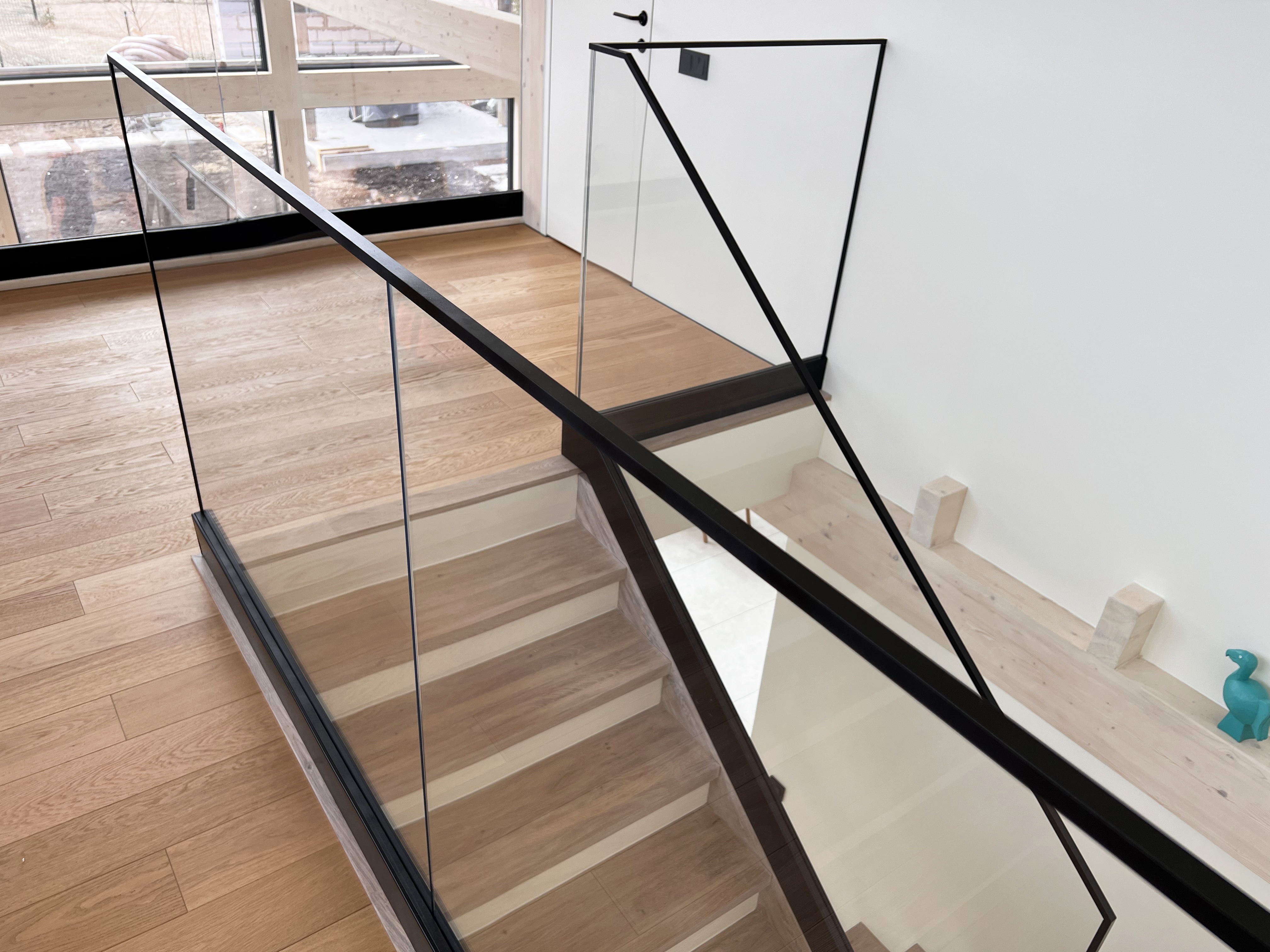

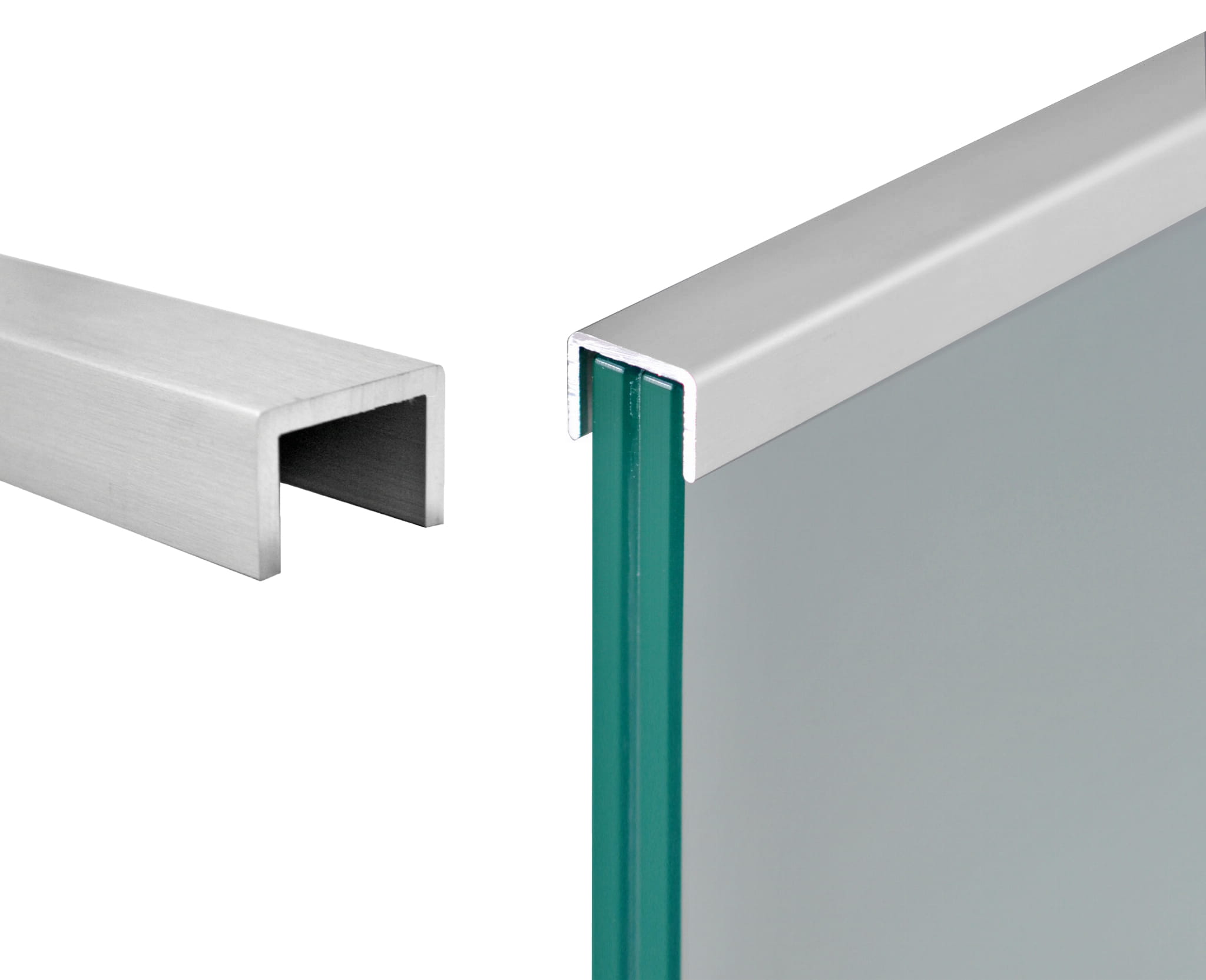

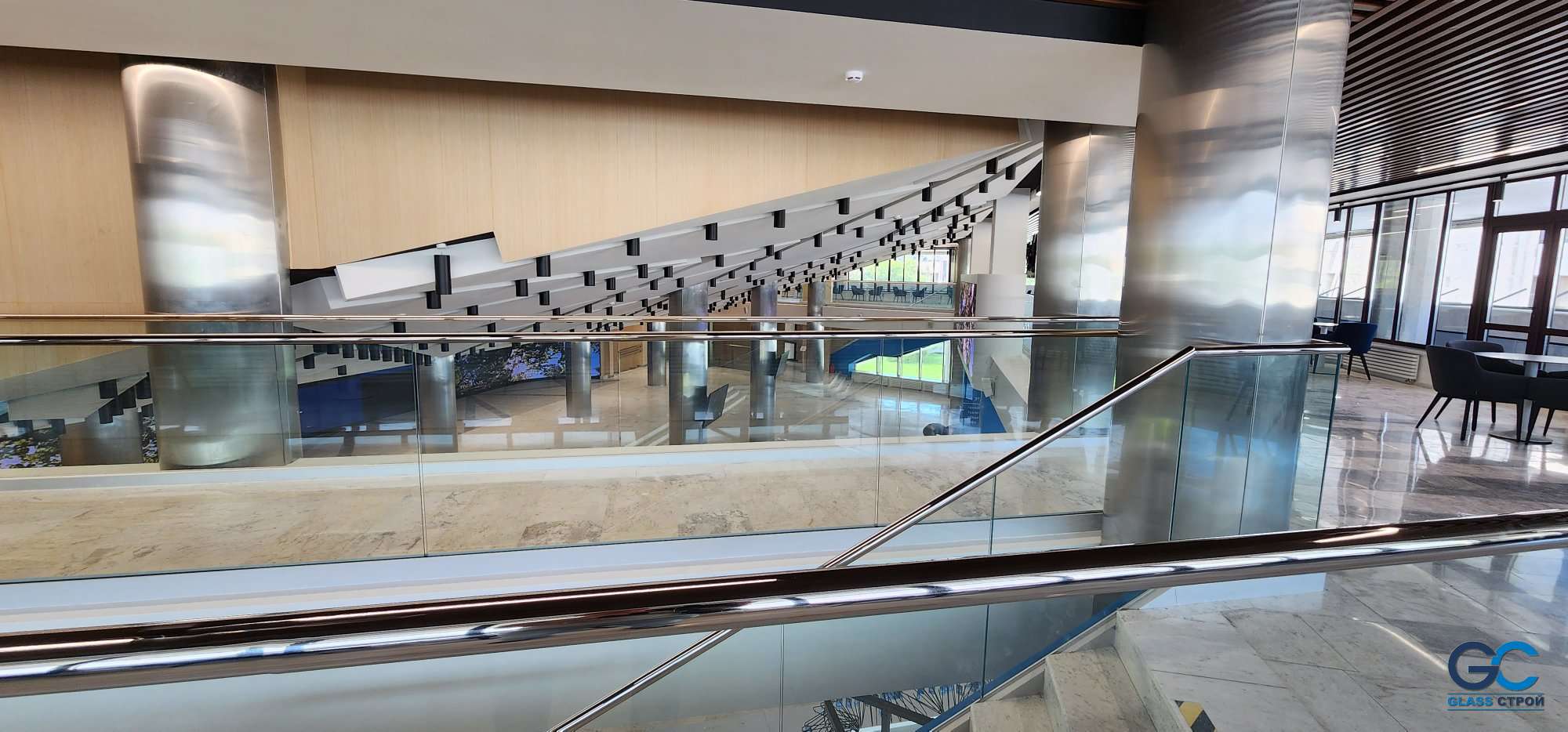

• П-образный поручень из нержавеющей стали или алюминия поверх стекла. Данный вариант крепления поручня является самым малозаметным на поверхности стеклянных лестничных ограждений. Он защищает верхнюю кромку стекла от возможных повреждений и осадков, особенно это актуально для триплексованного стекла. П-образный профиль стягивает всю плоскость стекла в единую линию, выравнивая стёкла относительно друг друга.

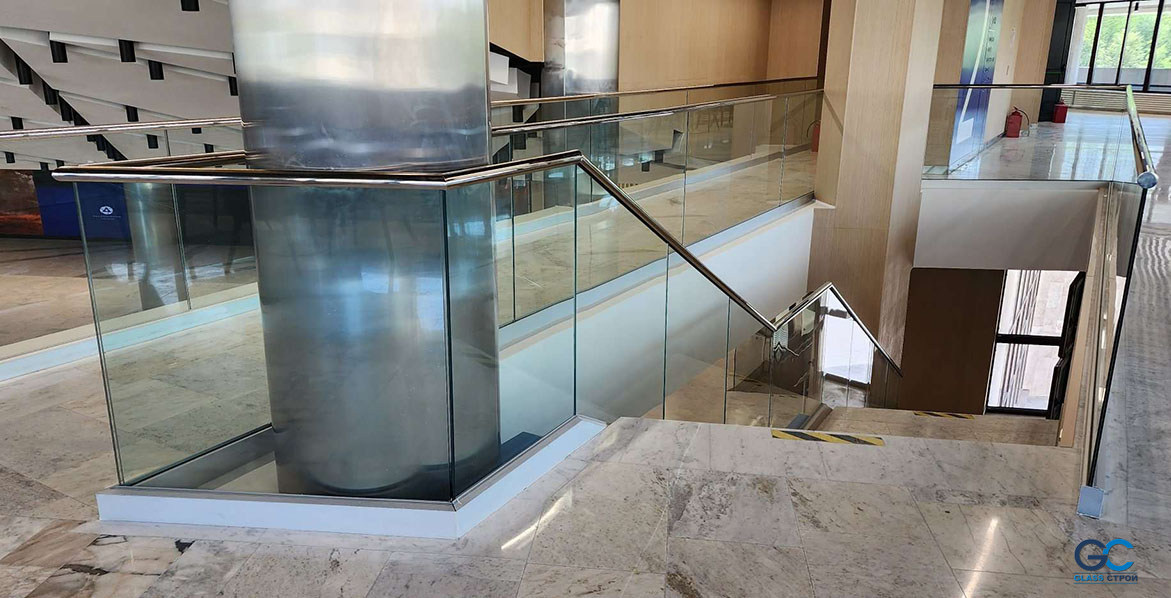

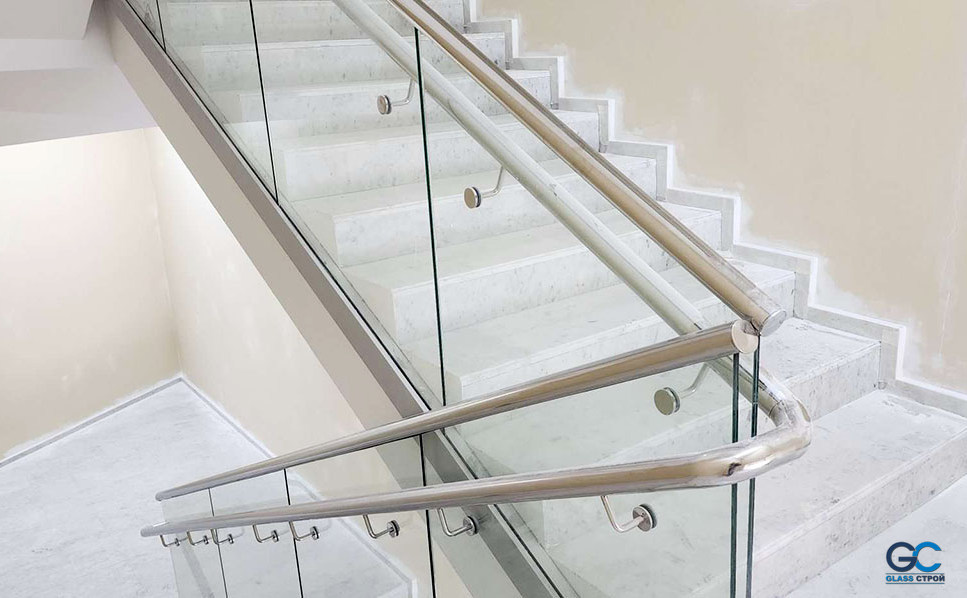

• Круглый поручень из нержавеющей стали поверх стекла. Этот вариант является стандартным для стеклянных лестничных ограждений. Он защищает верхнюю кромку стекла и стягивает стеклянные панели между собой, делая комфортным прикосновения к верхней части стеклянных ограждений.

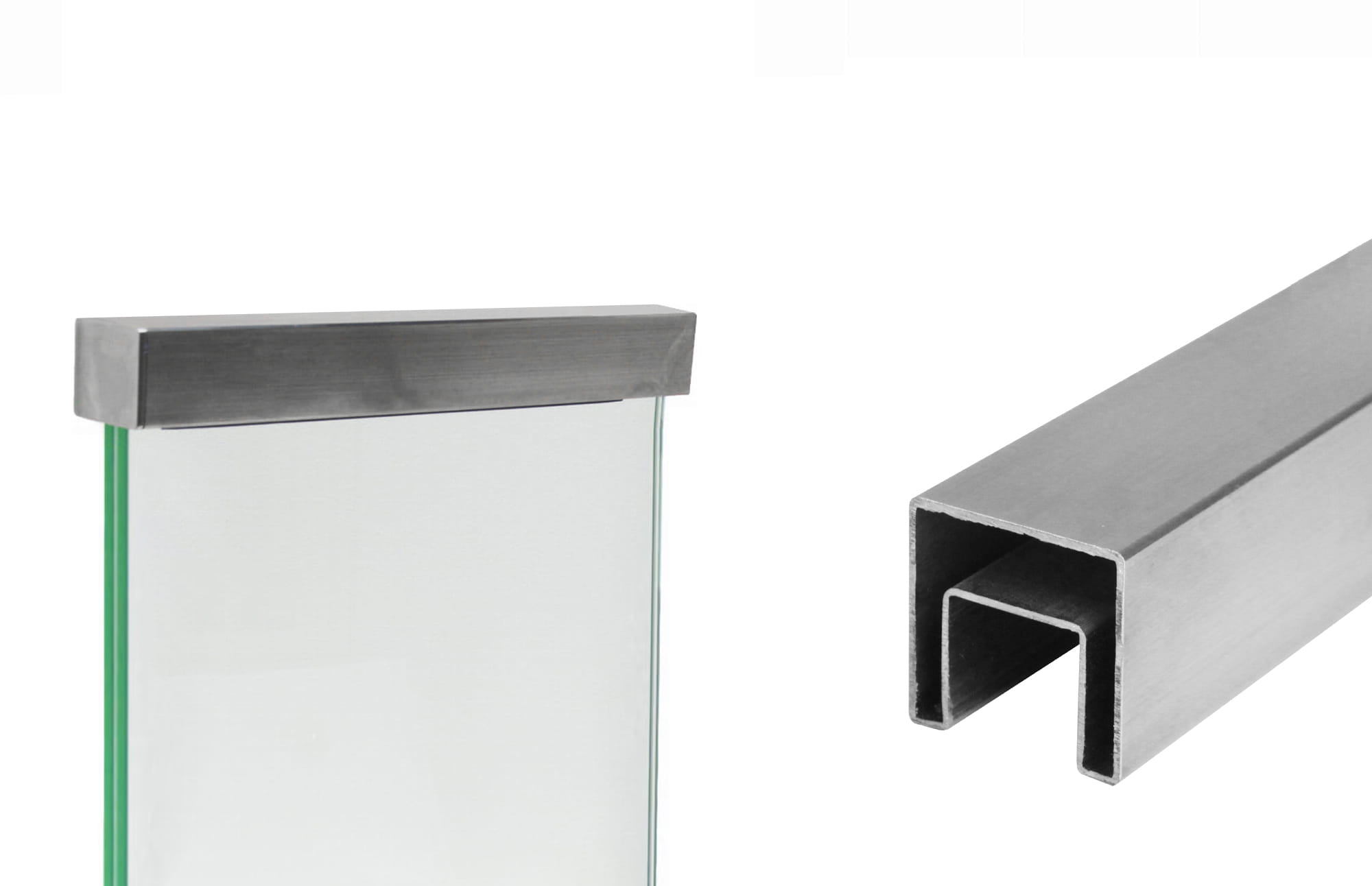

• Квадратный и прямоугольный поручни из нержавеющей стали, как вариация стандартного поручня из нержавеющей стали для тех, кто предпочитает более угловатые и линейные формы.






  Все поручни из нержавеющей стали устанавливаются с использованием резинового уплотнителя, который предотвращает соприкосновение стекла с металлом и надёжно крепят поручень к плоскости стекла.

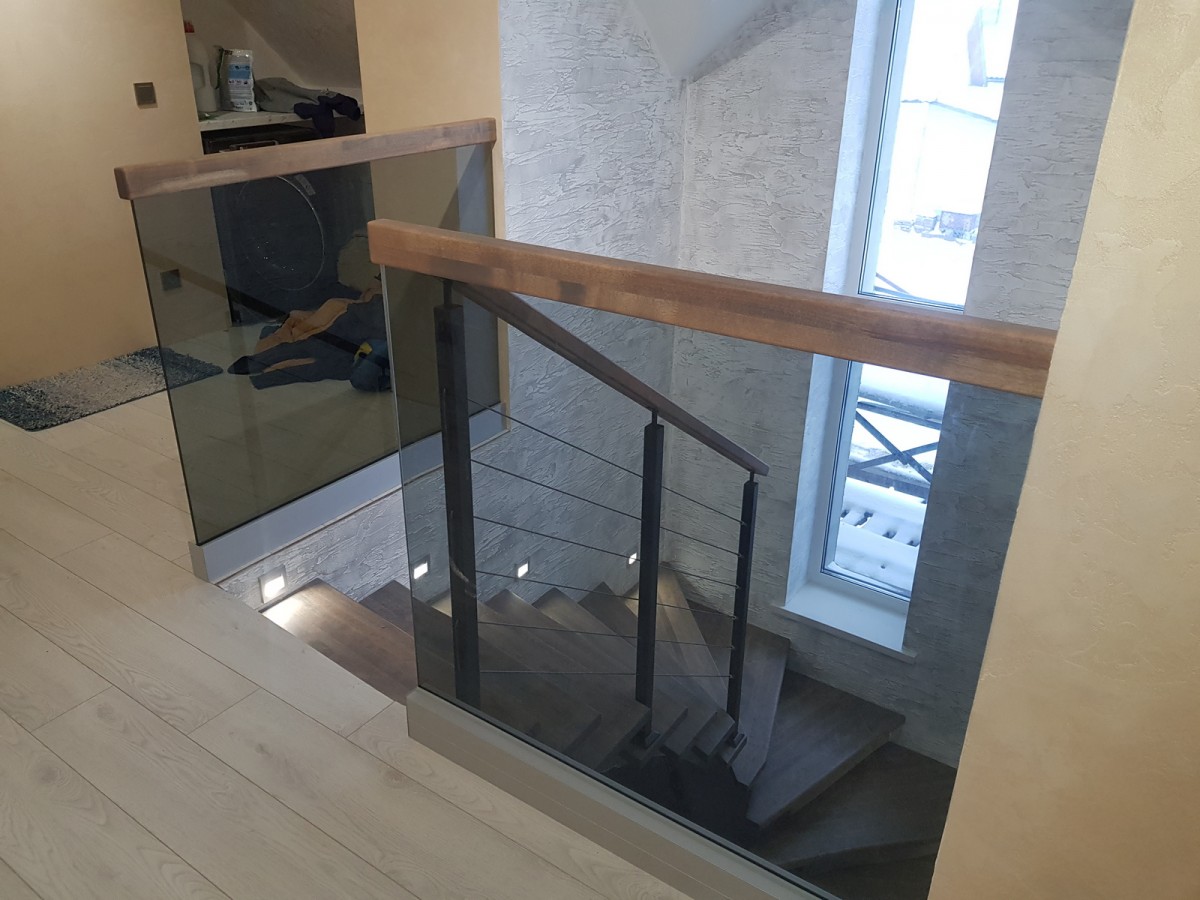

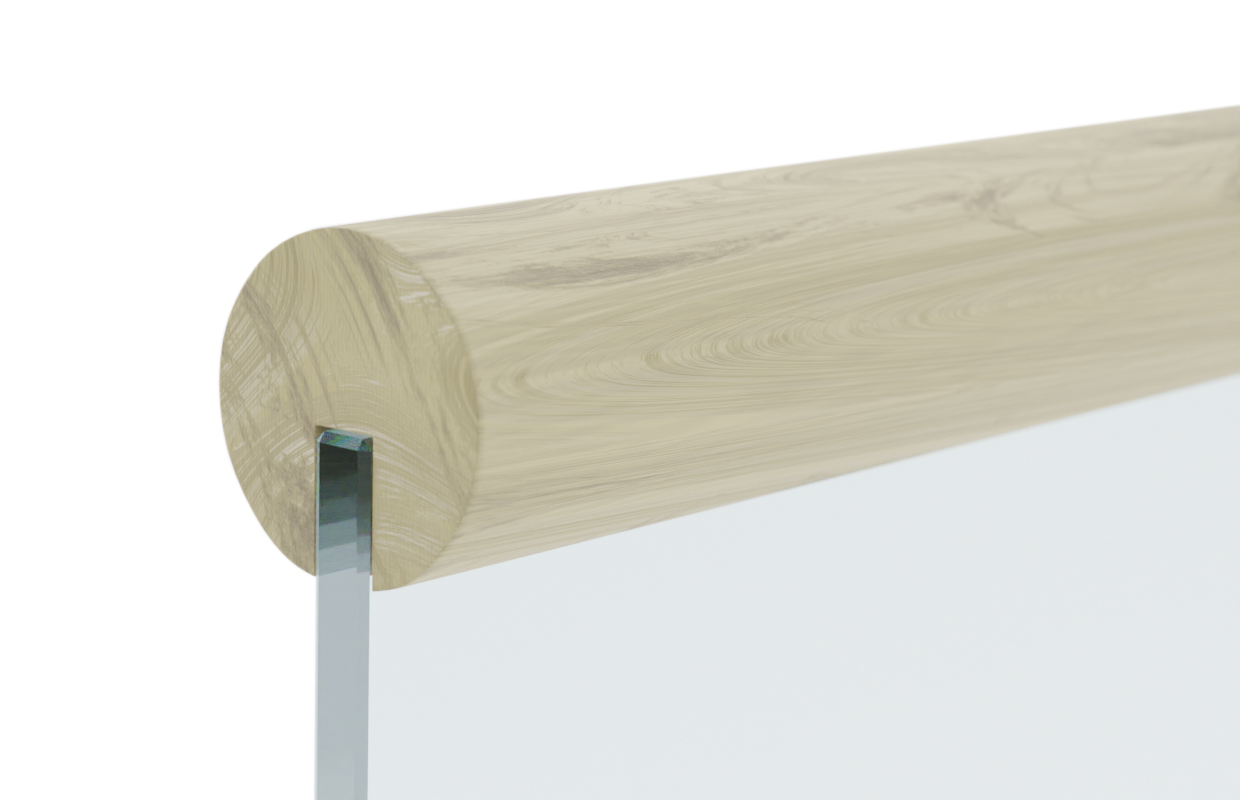

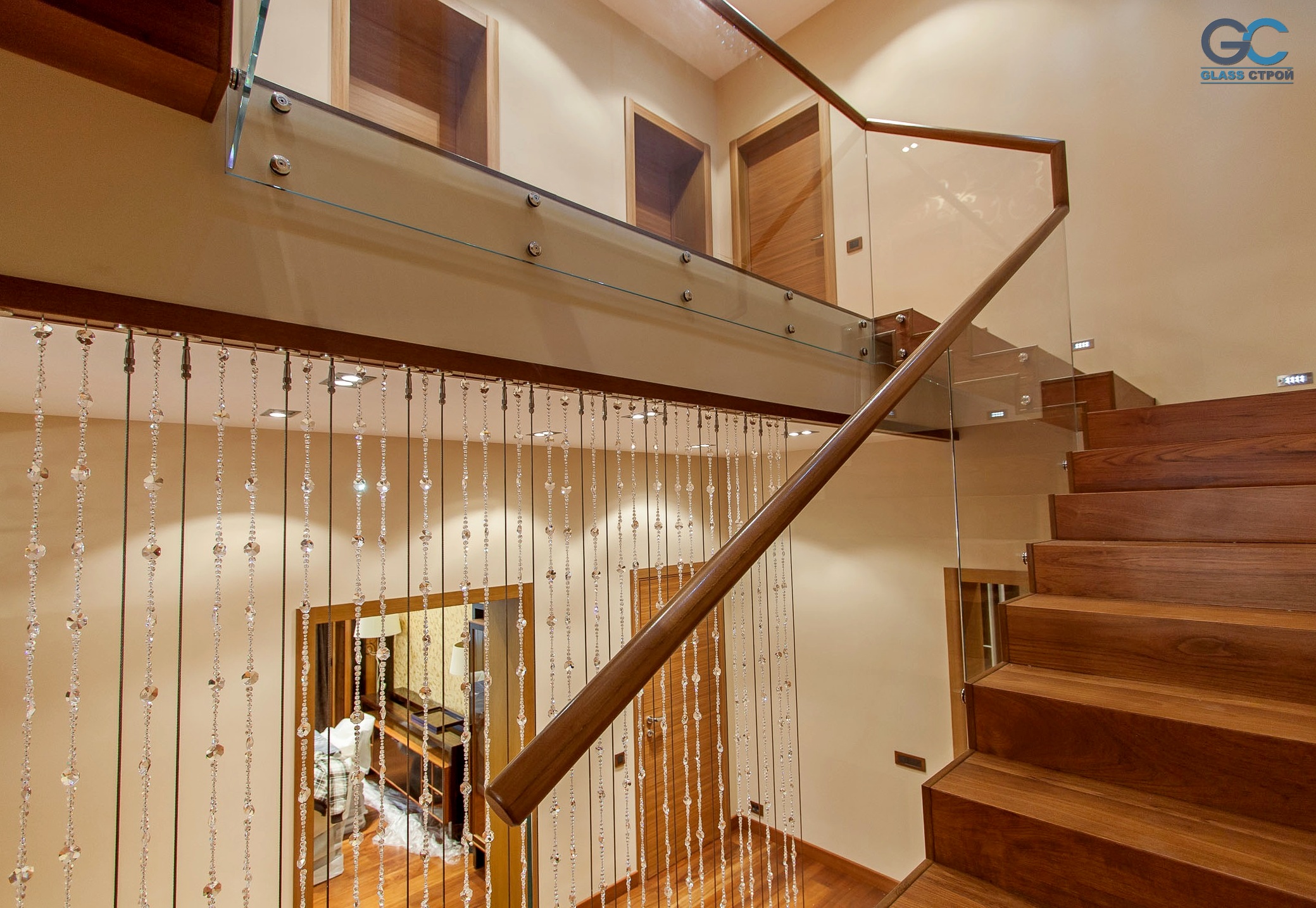

• Дубовый круглый поручень со сращиванием в соединительных стыках. При таком типе сращивания зазоры между установленными деталями поручня составляют не более 1 мм. Это премиум сегмент поручней для стеклянных лестничных ограждений. Возможно выполнить лаковое покрытие деревянных поручней (глянцевое, полуматовое, матовое) и покрытие их порошковой окраской по каталогу.

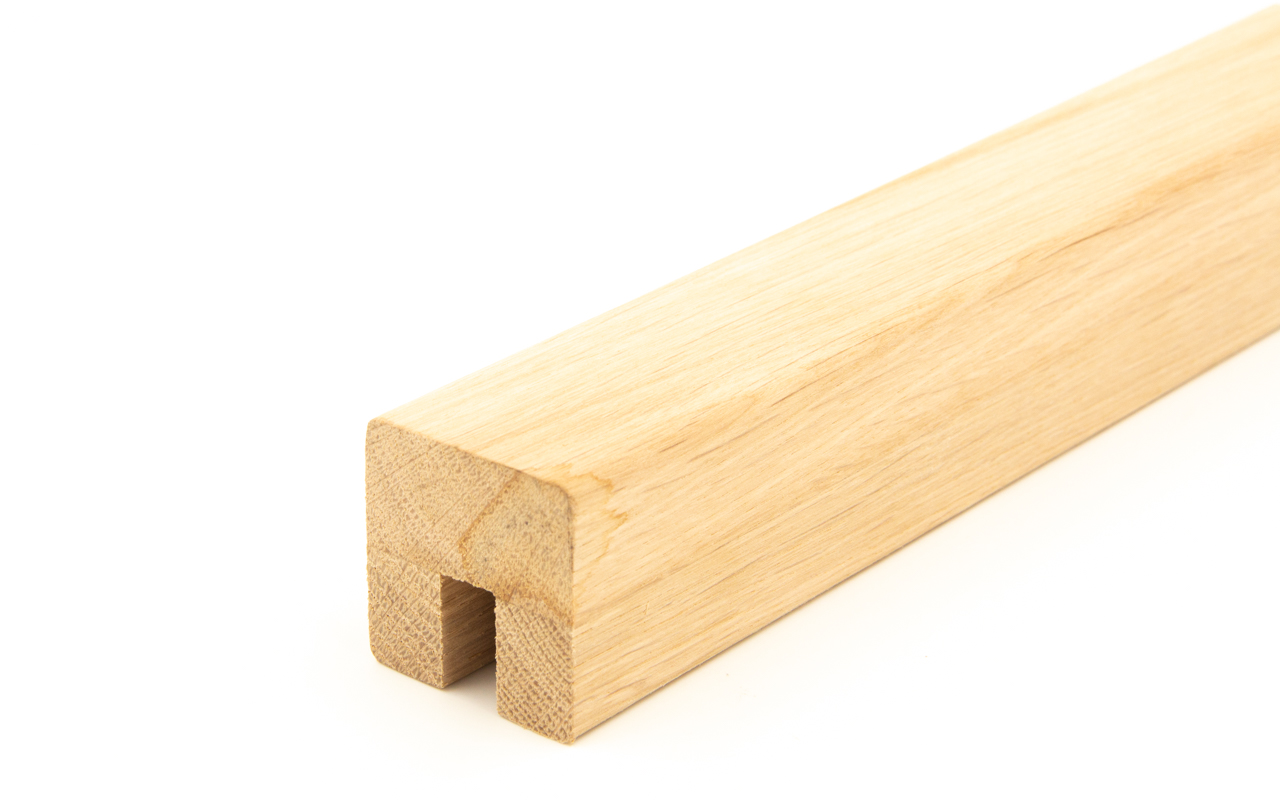

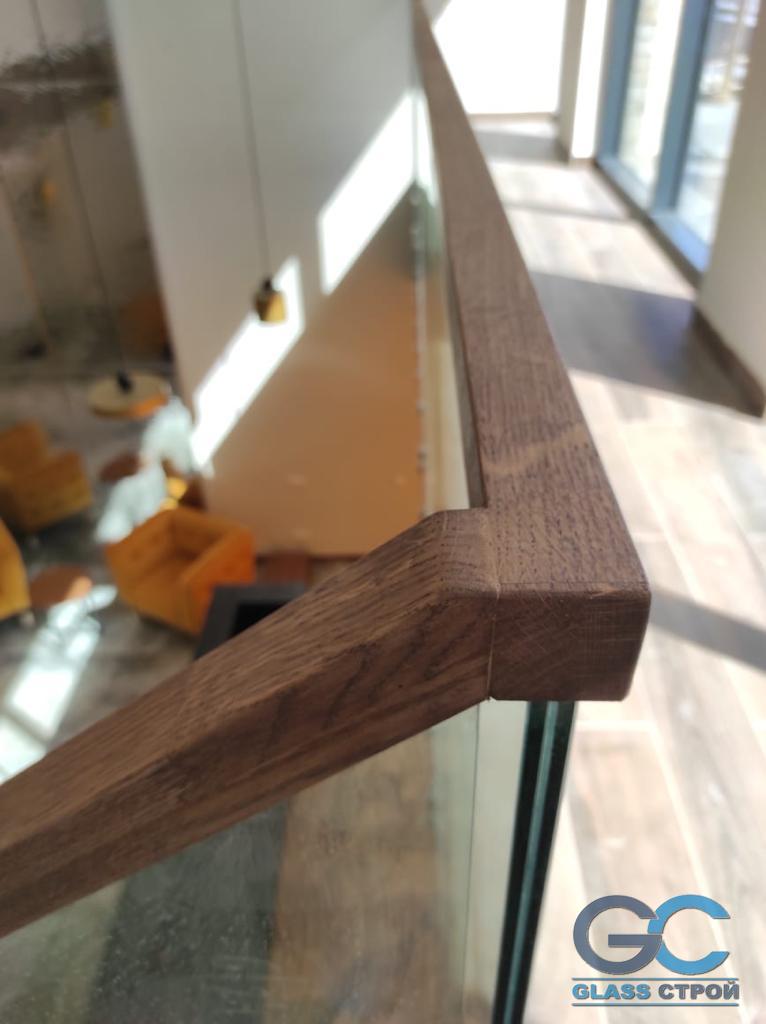

• Дубовый квадратный и прямоугольный поручни со сращиванием в соединительных стыках для тех, кто предпочитает более угловатые и линейные формы. Так же, как и в предыдущем варианте, возможно выполнить лаковое покрытие деревянных поручней (глянцевое, полуматовое, матовое) и покрытие их порошковой окраской по каталогу RAL в любой цвет.


•


Возможно изготовление поручней разнообразного сечения, отличного от стандарта, если это необходимо, мы готовы обсудить каждый подобный запрос и предложить вам лучший для реализации вариант.

Наши цельностеклянные ограждения прослужат вам многие десятилетия, сохранят свои технические характеристики и будут радовать вас как же, как и в первый день после установки.

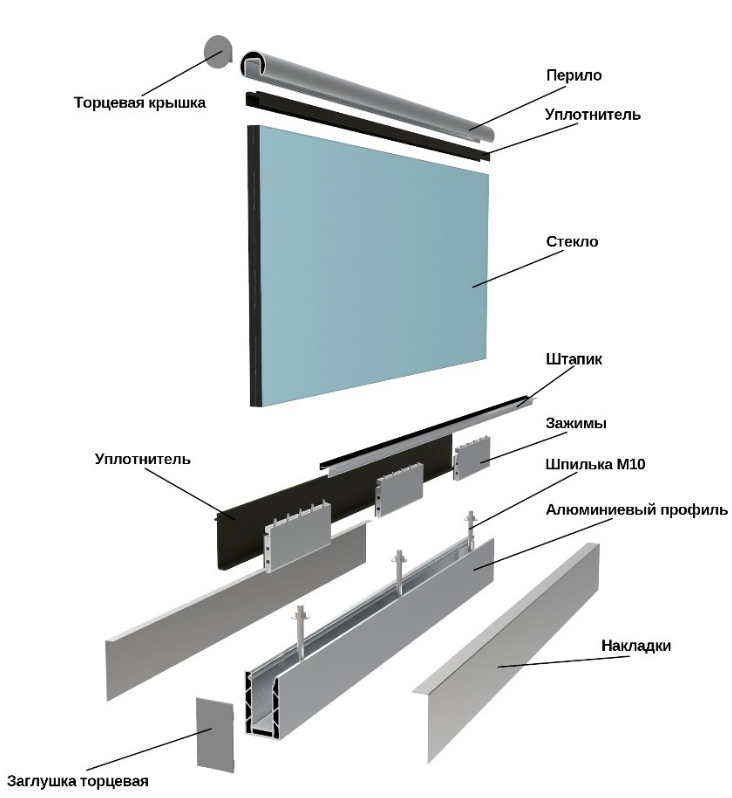

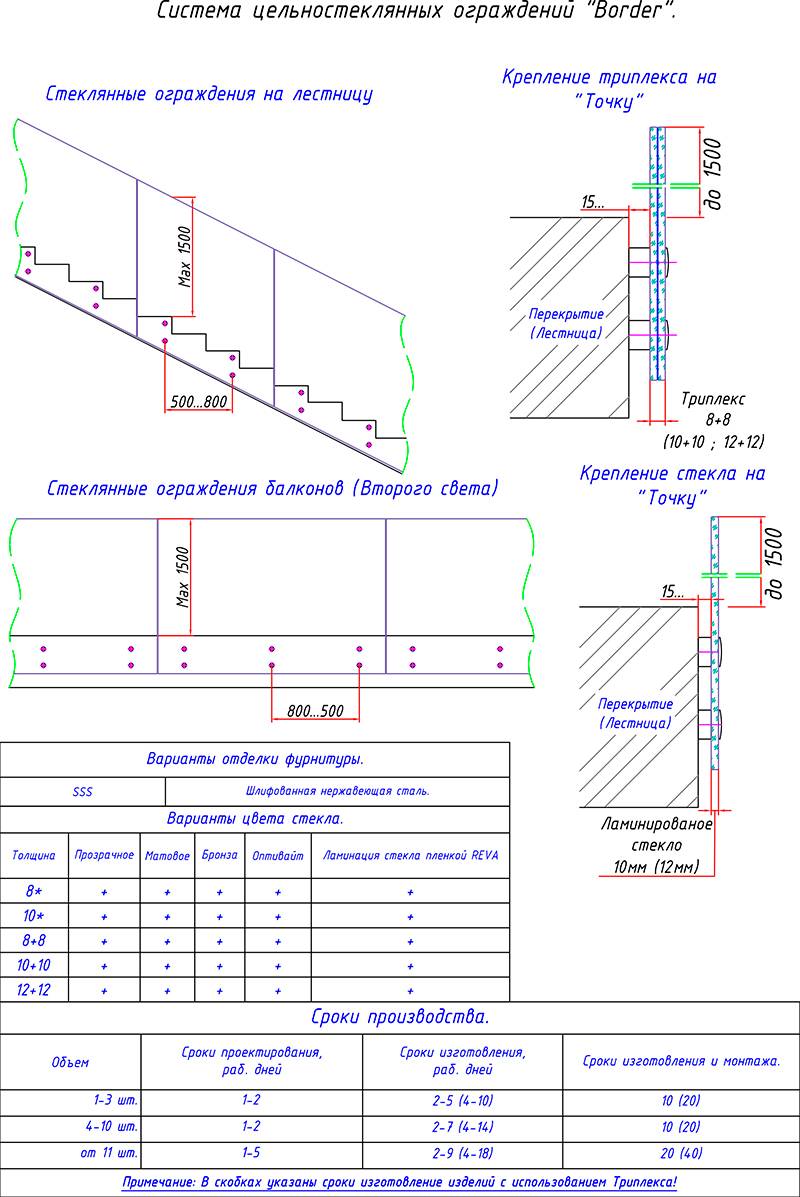

Схема цельностеклянных ограждений

При изготовлении цельностеклянных ограждений компания Glass Строй использует закаленное стекло толщиной 10 или 12 мм. Стекло ламинируется укрепляющей пленкой или устанавливается многослойное стекло триплекс толщиной 17, 21 и 25 мм.

Стекло может быть как прозрачным, так и обработанным специальными способами (покрытие пленкой, пескоструйная обработка, фьюзинг) с нанесением оригинальных рисунков, логотипов, надписей.
